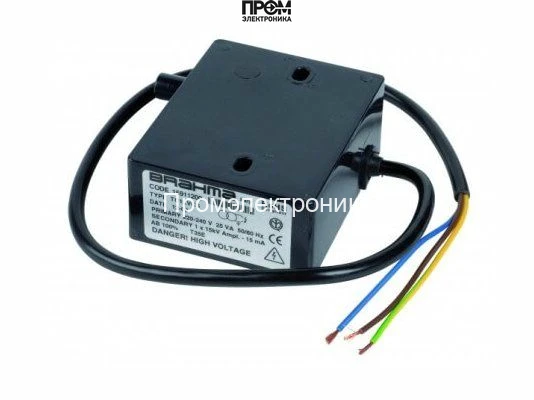

Трансформатор розжига Brahma TC1LVCSF 560MM 22/24

Трансформатор розжига Brahma TC1LVCSF 560MM 22/24 — техническое предназначение

Трансформатор розжига предназначен для формирования высокого импульсного напряжения в системах автоматического поджига газовых горелок промышленных котлов и теплогенераторов. Это устройство среднего класса по энергетическим параметрам, рассчитанное на интеграцию в блоки управления горелками и модули поджига с сетевым питанием 220–240 В. Основная функция — стабильная генерация импульсного напряжения до 15 кВ при токе поджига в диапазоне 17–40 мА для воспламенения газового потока при пуске.

Конструктивные особенности и принцип работы

Конструкция основана на ферритовом или стальном магнитопроводе с раздельными первичной и вторичной обмотками, намотанными с учетом требуемой электрической прочности и минимизации паразитной емкости. На первичную обмотку подается сетевое переменное напряжение 220–240 В, которое через конструктивно подобранный трансформаторный коэффициент и накопление энергии в магнитопроводе преобразуется в высоковольтный разряд на вторичной обмотке.

Генерация высокого импульсного напряжения реализуется путем формирования коротких импульсов высокой крутизны, что уменьшает энергию, требуемую для пробоя межэлектродного промежутка свечи розжига. Ограничивающая электроника в контроллере горелки задаёт частоту и длительность импульсов; сам трансформатор выполнен как силовой трансформатор импульсного типа, рассчитанный на продолжительную работу при циклических включениях. Тепловой режим определяется потерями в обмотках и магнитопроводе; указанная мощность 25–45 Вт отражает диапазон потребления в зависимости от режима работы и частоты импульсов.

Длина кабеля питания 560 мм обеспечивает удобство монтажа внутри шкафов управления при стандартной компоновке. Класс защиты IP00 указывает на отсутствие герметизации, соответственно требуется установка в сухом, защищённом от механических загрязнений объёме с соблюдением правил электрической изоляции и заземления.

Ключевые технические характеристики

• Напряжение питания 220–240 В: обеспечивает совместимость с промышленными сетями переменного тока; стабильность питания влияет на амплитуду импульса и воспроизводимость поджига.
• Напряжение поджига 15 кВ: обеспечивает достаточный электрический потенциал для пробоя промежутка свечи при стандартных зазорах; более высокое напряжение снижает зависимость от загрязнений электрода, но увеличивает требования к изоляции.
• Ток поджига 17–40 мА: диапазон токов определяет энергию импульса и способность поддержать начальную инициацию горения при различной величине газового потока и давления.
• Мощность 25–45 Вт: характеризует тепловые и электрические потери при работе; в стационарных циклах указывает на требования к отводу тепла и допустимой длительности включения.
• Габариты 8.6×3.55×7 см и масса 0.42 кг: компактная форм-фактор позволяет устанавливать трансформатор внутри модулей автоматики с ограниченным пространством, но требует учета зазоров для теплоотвода.
• Кабель питания 560 мм: длина обеспечивает стандартную разводку в шкафах управления без дополнительного удлинения, что уменьшает потери и паразитные наводки.

Сценарии эксплуатации и преимущества

Как работает трансформатор в реальной системе: при команде на поджиг блок управления формирует серию импульсов, трансформатор повышает амплитуду до 15 кВ, искровой зазор свечи пробивается — возникает пламенная ионизация, контроллер фиксирует ток пламени и переводит систему в рабочий режим. Для чего нужен трансформатор: он обеспечивает надежный инициирующий импульс при старте котловых горелок, компенсирует вариации напряжения сети и условий подачи топлива.

• Простота интеграции: стандартизированные напряжения и габариты упрощают замену и сервис.
• Диапазон рабочих токов: адаптация к разным электродным зазорам и условиям загрязнения.
• Компактность: облегчает монтаж в ограниченных пространствах шкафов управления.
• Италия как страна изготовления: соответствует общепринятым европейским технико-эксплуатационным стандартам для компонентов горелочной автоматики.

Экспертное заключение

Трансформатор розжига Brahma TC1LVCSF 560MM 22/24 рационален для применения в промышленных и коммерческих котельных, где требуется компактный модуль поджига с напряжением до 15 кВ и гибким диапазоном тока 17–40 мА. Модель подходит для цикличных режимов запуска горелок и интеграции в панели управления при условии монтажа в сухой защитной камере и соблюдения требований по изоляции. При проектировании систем розжига следует учитывать тепловые потери и обеспечение отвода тепла, а также необходимость отсутствия влаги и пыли в месте установки из‑за класса IP00.
