Трансформатор поджига Cofi TRS1020/21

Трансформатор поджига Cofi TRS1020/21 — назначение и область применения

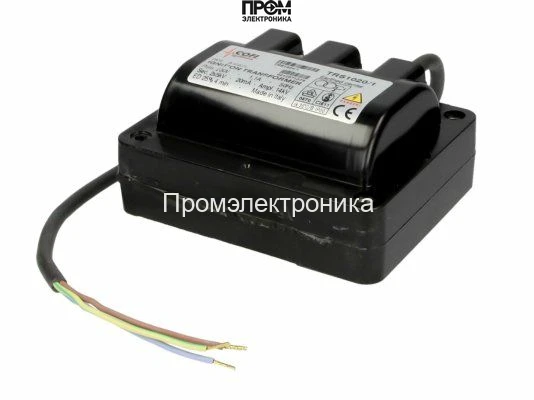

Трансформатор поджига Cofi TRS1020/21 представляет собой специализированный высоковольтный трансформатор для систем воспламенения в промышленных и коммерческих горелках. Отнесён к классу модулей искрового поджига на базе пониженно- и повышенно-волтных обмоток, предназначен для формирования электрического разряда между электродами поджига с целью инициирования стабильного горения жидкого или газообразного топлива. Основная функция — обеспечение воспламенения посредством формирования стабильного импульсного высокого напряжения при контролируемом токе и длительности импульса.

Конструктивные особенности и принцип работы

Конструкция основана на классической схеме трансформатора с изолированными первичной и вторичной обмотками и встроенной системой крепления и выходных клемм. На вход подаётся сетевое переменное напряжение 230 В, первичная обмотка рассчитана на ток около 1.1 А, что определяет тепловую нагрузку и требования к охлаждению и ED (duty cycle). Вторичная часть образует два симметричных выхода, каждый по 5 кВ, которые сведены в конфигурацию 2×5 кВ для обеспечения необходимого потенциала искрового промежутка.

Принцип работы базируется на трансформации энергии низкого напряжения в высоковольтные импульсы. Соотношение витков первичной и вторичной обмоток задаёт пиковое выходное напряжение; индуктивность первичной обмотки и емкость межобмоточной изоляции определяют форму импульса и длительность фронта. Для ограничения тока и предотвращения коронного разряда используются конструктивные элементы: точная геометрия выходных клемм, изоляционные барьеры и контроль за кривой нарастания напряжения. Важный параметр — ток поджига 20 мА, он ограничивает энергию каждого импульса и влияет на стойкость электродов и изоляции при циклической работе.

Корпус из прочного пластика обеспечивает механическую защиту и базовую диэлектрическую прочность, при этом соблюдаются отраслевые стандарты по изоляции и температурному режиму. Выходы выполнены под штекерные разъёмы Ø4 мм, что упрощает подключение кабелей поджига и минимизирует контактное сопротивление. Блок питания поставляется с кабелем длиной 1150 мм, что обеспечивает гибкость монтажа в типовых установках отопительных агрегатов.

Ключевые технические характеристики

• Напряжение поджига 2×5 кВ: даёт необходимое электрическое поле для пробоя воздушного промежутка и инициирования устойчивого электрического разряда при стандартных параметрах электродов и зазора.
• Ток поджига 20 мА: ограничивает энергию импульса, снижая износ электродов и уменьшая риск термического и электрического разрушения изоляции при многократных циклах зажигания.
• Сила тока первичной обмотки 1.1 А: определяет тепловыделение и требования к допустимому времени непрерывной работы; связана с ED(DU) — 25%.
• ED (duty cycle) 25%: указывает на допустимый режим включения: трансформатор рассчитан на периодическую работу с циклом нагрузки, типичным для горелочных циклов включения/выключения.
• Штекерные разъёмы Ø4 мм: стандартизированный тип подключения повышает надёжность контакта и снижает переходное сопротивление в высоковольтной цепи.
• Длина кабеля питания 1150 мм: обеспечивает монтажные запасы для размещения трансформатора в корпусе горелки или в монтажной коробке, минимизируя необходимость удлинения проводки.
• Страна изготовления — Италия, серия Cofi TRS: соответствует классическим инженерным решениям по разделению обмоток и применению серийных технологий производства.

Сценарии эксплуатации и преимущества

Типичные сценарии: периодический запуск атмосферных и наддувных горелок в котельных установках, модулирующие горелочные блоки с повторной подачей искры при каждом запуске, резервные и тестовые пуски в системах контроля горения. Для приложений с высокой частотой попыток зажигания важно учитывать ED 25% и проектировать систему управления пуском с выдержкой промежутков охлаждения.

• Контролируемая энергия импульса: снижает вероятность повреждения электродов и предотвращает преждевременное старение изоляции.
• Два выхода 5 кВ: позволяют применять схемы с несколькими электродами или резервированием без дополнительного внешнего трансформатора.
• Стандартные штекеры Ø4 мм: облегчают интеграцию в существующие системы поджига и обслуживание.
• Компактный корпус и готовый кабель 1150 мм: упрощают монтаж и минимизируют время установки при замене узла.

Экспертное заключение

Модель Cofi TRS1020/21 соответствует инженерным требованиям для узлов периодического искрового зажигания с ограничением энергии импульса и долей рабочего цикла до 25%. Рекомендуется для систем, где необходим контролируемый импульс высокого напряжения 2×5 кВ при ограничении тока до 20 мА. При проектировании систем следует учитывать тепловые характеристики, ED и требования к контролю над формой импульса для обеспечения длительной и предсказуемой эксплуатации.
