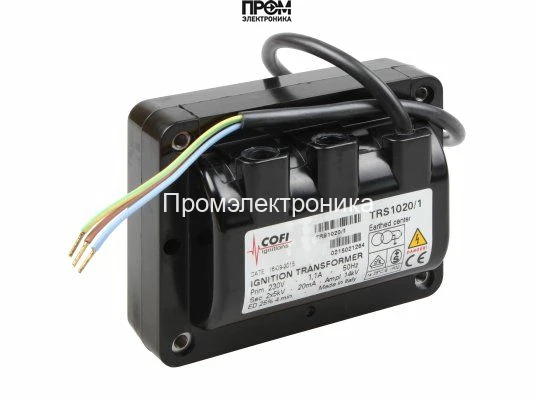

Трансформатор поджига Cofi TRS1020/1

Трансформатор поджига Cofi TRS1020/1 — назначение и область применения

Трансформатор поджига Cofi TRS1020/1 — это специализированный электромеханический модуль для создания высоковольтного импульса, предназначенный для инициирования электрической дуги в системах розжига отопительных горелок. Относится к классу импульсных трансформаторов розжига и применяется в промышленном и коммунально-бытовом отопительном оборудовании для воспламенения топливно-воздушной смеси посредством электрического пробоя между электродами.

Конструктивные особенности и принцип работы

Устройство построено на основе высоковольтной обмотки с ферритовым или магнитопроводом, оптимизированным под импульсные нагрузки. Входное питание 230 В через первичную обмотку трансформируется в два изолированных выхода высокого напряжения 2х5 кВ. Наличие двух каналов высокого напряжения обеспечивает симметричную подачу импульсов на электроды или резервирование цепи розжига.

Импульсный режим работы реализуется через накопление энергии в первичной обмотке и кратковременную разрядную подачу на вторичную. Конструктив предполагает расчёт на коэффициент заполнения ED 25 %, что означает ограничение длительности импульсной нагрузки относительно цикла, используемое для тепловой и электрической устойчивости обмоток.

Выходной ток поджига контролируется характером вторичной обмотки и составляет порядка 20 мА, что соответствует требованиям большинства газовых и жидкотопливных горелок для формирования стабильной искры без чрезмерного износа электродов. Первичный ток при рабочих режимах достигает 1.1 А, что влияет на выбор предохранителей и проводки в монтажной схеме.

Крепление и внешняя часть выполнены в компактном пластиковом корпусе с штекерными разъёмами Ø4 мм для подключения электродов и кабелем питания длиной 1150 мм, что облегчает интеграцию в существующие пульты управления и монтажные габариты. Изготовитель — Италия, серия Cofi TRS, что предполагает соответствие европейским нормам изоляции и безопасности.

Ключевые технические характеристики

• Напряжение поджига 2х5 кВ: обеспечивает достаточный электрический потенциал для пробоя воздушного зазора до нескольких миллиметров при стандартных межэлектродных конфигурациях; критично для надёжного розжига при изменении состава топливно-воздушной смеси.
• Ток поджига 20 мА: баланс между надёжностью образования искры и ограничением тепловых потерь на электродах; снижает коррозионное и термическое старение контактов.
• Первичный ток 1.1 А: определяет требования к питающей линии и предохранительной аппаратуре; важно при проектировании цепей питания контроллеров горелок.
• ED 25 %: рабочий цикл, указывающий максимально допустимую продолжительность включения в пределах 60-секундного интервала; напрямую влияет на тепловой расчёт и выбор монтажного места с учётом отвода тепла.
• Штекер Ø4 мм и кабель 1150 мм: упрощают замену и обслуживание, минимизируют контактные потери и дают гибкость для разводки в шкафу управления.

Сценарии эксплуатации и преимущества

Типовые сценарии: интеграция в газовые и дизельные горелки котлов различной мощности, замена модуля розжига при ТО, использование в лабораторных стендах для тестирования систем поджига. Важны случаи, когда требуется симметричный или резервированный розжиг, а также когда монтаж ограничен линейными размерами и длиной кабеля.

• Простота интеграции: стандартные штекерные соединения и длина кабеля позволяют минимизировать переделку существующих жгутов.
• Контролируемый импульсный режим: снижает тепловую нагрузку и продлевает срок службы обмоток и электродов.
• Соответствие стандартам: конструкция рассчитана на эксплуатацию в типичных климатических и электрических условиях промышленных установок.

Экспертное заключение

Трансформатор поджига Cofi TRS1020/1 целесообразен для применений, где необходим надёжный высоковольтный импульс с ограниченным рабочим циклом. Подходит для модернизации горелочных агрегатов и встраивания в системы с ограниченными монтажными возможностями. При проектировании учитывайте ED 25 % и величины первичного и вторичного токов для расчёта цепей питания и средств защиты.
