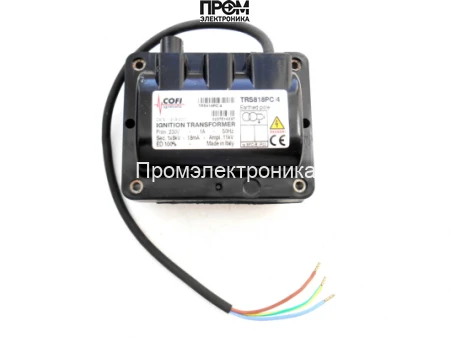

Трансформатор розжига Cofi TRS818PC

Трансформатор розжига Cofi TRS818PC — техническое назначение

Трансформатор розжига Cofi TRS818PC — узкоспециализированный компонент для систем горения в промышленных и коммерческих отопительных установках. Относится к классу импульсных высоковольтных трансформаторов для инициирования электрического искрового разряда в камерах сгорания. Основная функция — генерировать стабильное высокое напряжение для поджига топливно-воздушной смеси при соблюдении требований надежности и долговременной циклической работы.

Конструктивные особенности и принцип работы

Устройство построено по классической схеме: первичная обмотка, намотанная на магнитопровод с материалом, оптимизированным под импульсную работу, и вторичная обмотка с большим числом витков для получения заданного высокого напряжения. При подаче на первичную обмотку сети 230 В через управляющую цепь формируется импульс тока порядка 1 А, который индуктирует во вторичной обмотке пиковое напряжение 8 кВ и пиковый ток разряда порядка 18 мА.

Как работает процесс поджига: при создании достаточной разности потенциалов электрод в горелке пробивает газовый зазор, формируется плазменный канал, происходит ионизация смеси и инициируется стабильное горение. В ключевых узлах важны следующие факторы: индуктивность и взаимная связь обмоток влияют на форму импульса; диэлектрическая прочность изоляции и конструкция каркаса — на величину допустимых напряжений и ресурс; тепловой режим определяется потерями в магнитопроводе и сопротивлении обмоток. Технически релевантные решения для серии TRS включают оптимизацию числа витков во вторичной обмотке для достижения требуемой энергии искры при минимальном токе, усиленную изоляцию и конструктив, допускающий монтаж в ограниченном пространстве.

Ключевые технические характеристики

• Напряжение поджига 8 кВ: обеспечивает достаточную электрическую прочность для пробоя типичных зазоров в газовых горелках, снижая вероятность ложных срабатываний при загрязнении электродов.
• Ток поджига 18 мА: высокая пиковая энергия искры при относительно малом токе обеспечивает надежную ионизацию без избыточной тепловой нагрузки на электроды.
• Сеть питания 230 В, ток 1 А: совместимость с бытовыми и промышленными линиями питания без дополнительных преобразователей; номинальный ток указывает на расчетные потери и требования к предохранению цепи.
• ED 100 %: допускает непрерывную эксплуатацию без вынужденных перерывов, что критично для длительно работающих котлов и горелок с частыми циклами розжига.
• Габариты 8.4×4.5×10.7 см и масса 0.3 кг: компактность облегчает интеграцию в ограниченные монтажные ниши и снижает механические требования к креплению.
• Производитель Италия: указывает на соответствие европейским техническим стандартам по материалам и изоляции для высоковольтных компонентов.

Сценарии эксплуатации и преимущества

Как работает в типичном сценарии: при команде управления горелки контроллер подает командный сигнал на первичную цепь трансформатора; TRS818PC формирует серию импульсов, которые создают устойчивое искрообразование до перехода на устойчивое горение. Такой цикл характерен для пусковой фазы котлов центрального отопления, промышленных печей и комбинированных установок с автоматикой подачи топлива.

• Поддержка длительных циклов: ED 100% позволяет использовать трансформатор в режимах с частыми включениями без деградации.
• Компактный монтаж: небольшие габариты упрощают замену и монтаж в модулях горелок разных производителей.
• Энергоэффективность искры: сочетание 8 кВ и 18 мА оптимально для пробоя газовых зазоров при минимальном воздействии на электроды.
• Совместимость с типовой автоматикой: рассчитан на интеграцию в стандартные контроллеры и пульты розжига.

Экспертное заключение

Модель Cofi TRS818PC предназначена для задач обеспечения надежного искрового поджига в системах отопления и промышленных горелок с требованиями к постоянной цикличности и компактному монтажу. Подходит для установок, где важно сочетание высокой энергии искры при минимальном токе, а также возможность длительной эксплуатации без пауз. Для проектов с нестандартными рабочими зазорами или повышенными требованиями к пиковому току рекомендуется оценить энергетическую характеристику искрового канала и согласовать параметры с исполнителем горелочной системы.
