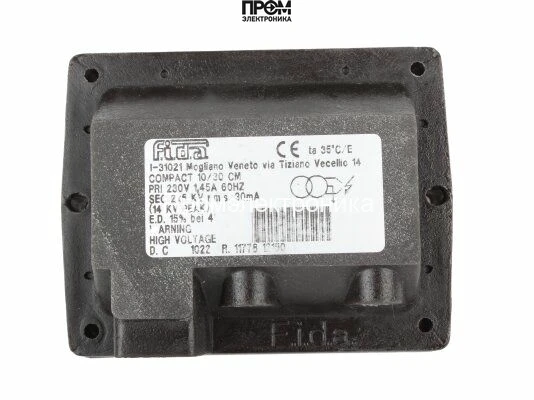

Трансформатор розжига Elco Compact 10/30 CM 230/60

Трансформатор розжига Elco Compact 10/30 CM 230/60 — назначение и область применения

Данный документ описывает конструктивное назначение и эксплуатационные особенности трансформатора розжига Elco Compact 10/30 CM 230/60. Это силовой модуль класса повышающего трансформатора для газовых и жидкотопливных горелочных установок, предназначенный для генерации высокого напряжения поджига с целью формирования электрической искры в камерах сгорания. Основная функция устройства — повышение сетевого переменного напряжения до высоковольтного уровня для образования электрической дуги, необходимой для стабильного и контролируемого воспламенения топлива.

Конструктивные особенности и принцип работы

По конструктивной схеме это импульсный повышающий трансформатор с изоляционной обмоткой высокого напряжения и встроенной системой ограничения рабочего цикла. Входная часть рассчитана на сетевое переменное напряжение 230 В при частоте 60 Гц. Принцип работы основан на преобразовании энергетического импульса сетевого питания в высоковольтный импульс поджига через понижающе-повышающую обмотку с магнитопроводом, оптимизированным для коротких импульсов и минимальных потерь на гистерезис.

Изоляция ВН-обмотки соответствует требованиям превращения энергии в импульсах до 5 кВ напряжения поджига; это значение задаёт амплитуду, при которой формируется искровой разряд на электродах. Ток поджига ограничен до 30 мА, что снижает термическую нагрузку на электроды и уменьшает вероятность разрушения изоляции при повторных подачах импульса. Рабочий цикл ED 15% характеризует допустимое соотношение времени включения к периоду и определяет режимы эксплуатации с циклическими включениями: устройство рассчитано на кратковременные импульсные включения с последующим охлаждением.

Механически корпус выполнен из жаропрочного и ударопрочного материала с уплотнениями, обеспечивающими класс защиты IP44, что предопределяет устойчивость к брызгам и ограниченное проникновение пыли. Электрические интерфейсы реализованы через штекерные разъёмы диаметром 4 мм, что упрощает монтаж и замену кабелей поджига. Тепловой и электрический расчёт учитывает рабочий ток 1.45 А на первичной обмотке, что влияет на выбор сечения проводников и систему охлаждения при повторном включении.

Ключевые технические характеристики

• Напряжение поджига 5 кВ: обеспечивает необходимую электроэнергию для пробоя газо-воздушной смеси и стабильного образования искры при стандартных зазорах электрода.
• Ток поджига 30 мА: ограничивает энергию импульса, уменьшает тепловую нагрузку на искровые каналы и продлевает ресурс электродов и изоляции.
• Первичный ток 1.45 А: задаёт требования к питающей сети и предохранительной аппаратуре, влияет на падение напряжения в кабельной сети и необходимость корректного выбора предохранителей.
• Частота 60 Гц: конструкционно увязана с сетевыми условиями региона; обеспечивает синхронизацию импульсной схемы с питающей частотой.
• ED 15%: определяет допустимый цикл включения и необходимость расчёта теплового режима для длительной надёжности при интенсивном циклировании.
• IP44: гарантирует защиту от брызг и крупных частиц пыли, что важно при установке в котельных и теплогенераторах с частичной запылённостью.
• Габариты 14×13×10.5 см, масса 2 кг: влияют на компоновку монтажного отсека и расчёт механических креплений.

Сценарии эксплуатации и преимущества

Типичные сценарии: модульный розжиг бытовых и промышленных котлов, теплогенераторов и автономных горелочных блоков, где требуется повторяемое импульсное воспламенение. Применим в линиях с ограниченной площадью монтажа благодаря компактным габаритам.

• Простота интеграции: штекерные разъёмы 4 мм и стандартные крепления облегчают монтаж в существующие узлы розжига.
• Повторяемость розжига: стабилизированное высокое напряжение и ограниченный ток обеспечивают закономерную повторяемость искровых событий.
• Термостойкость и защита: корпус и класс IP повышают устойчивость при температурных и пылевых воздействиях.
• Соответствие стандартам безопасности: ограничение тока и рабочий цикл соответствуют типовым требованиям для импульсных трансформаторов розжига.

Экспертное заключение

Elco Compact 10/30 CM 230/60 целесообразен для применения в системах с кратковременными импульсными розжигами, где требуется 5 кВ амплитуда и ограничение тока до 30 мА. Модель подходит для монтажей с умеренной запылённостью и требующих компактного модуля с предсказуемым тепловым режимом при ED 15%. При выборе учитывайте требования к питанию 230 В/60 Гц и необходимость обеспечения адекватной вентиляции в узле установки.
