Трансформатор розжига Danfoss EBI 052F0030

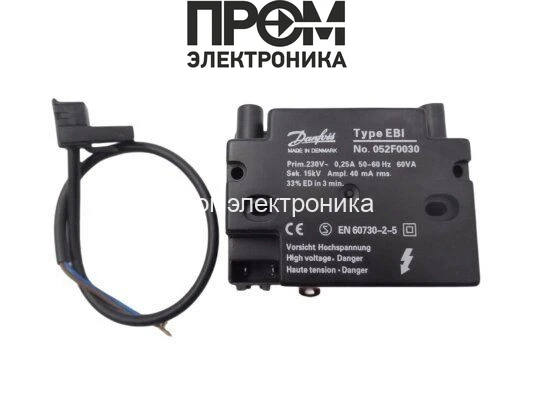

Трансформатор розжига Danfoss EBI 052F0030 — модуль высокого напряжения для поджига горелок

Это устройство представляет собой промышленный трансформатор розжига, рассчитанный на формирование импульсов высокого напряжения в автоматизированных горелочных системах и котельных установках. Класс применения — модули поджига для баллонных и атмосферных горелок, а также встраиваемые исполнения в блоки управления. Основная функция — генерировать устойчивый импульс высокого напряжения для инициирования электрического разряда в искровом промежутке или на электродах горелки.

Конструктивные особенности и принцип работы

Устройство выполнено по двухобмоточной схеме: первичная обмотка предназначена для подключения к сети 230 В, вторичная — для формирования пикового напряжения порядка 7,5 кВ. Сердечник и материал изоляции выбираются из расчёта на импульсные перегрузки и длительную циклическую эксплуатацию. Внутренняя конструкция предполагает многослойную намотку вторичной обмотки с увеличенным количеством витков для достижения требуемого коэффициента трансформации при допустимом напряжении межвитковой изоляции.

Как работает в технике: при подаче питания на первичную обмотку управляющая электроника или непосредственное подключение формирует токовую нагрузку, которая индуктивно передаёт энергию на вторичную обмотку. Во вторичной появляется высокое напряжение, поданное через выходные штекеры Ø4 мм на электроды поджига. Энергетическая составляющая искрового разряда определяется произведением вторичного напряжения и тока поджига; в этой модели ток поджига 40 мА ограничивает энергию разряда, снижая риск термического повреждения электродов и проводки.

Тепловой режим управляется спецификацией ED (duty cycle): 33 % означает, что суммарное время включения в цикле не должно превышать треть единицы времени, что предотвращает перегрев обмоток и изоляции при повторных попытках поджига. Масса 2.6 кг и компактные габариты 8.5x3.8x18.6 см влияют на отвод тепла и выбор способа монтажа: при плотной установке рекомендуется обеспечить конвекционный поток воздуха или дополнительный металлический теплоотвод.

Ключевые технические характеристики

• Напряжение поджига 7,5 кВ: обеспечивает необходимую амплитуду для пробоя газового зазора и надёжное формирование искры при стандартных зазорах электродов; влияет на допустимую длину искрового промежутка и работу при повышенной влажности.
• Мощность 74 Вт: определяет среднюю тепловыделяющую способность при номинальном режиме; совместно с ED=33% задаёт допустимые интервалы эксплуатации без перегрева.
• Сила тока 0,25 А (первичная): влияет на выбор предохранительной аппаратуры и требования к питающей линии; при проектировании схемы управления учитывается импульсный характер тока и возможные пусковые скачки.
• Ток поджига 40 мА (вторичная): задаёт энергию искры и её способность инициировать воспламенение топливно‑воздушной смеси при типичных давлениях и концентрациях топлива.
• Штекерные разъёмы Ø4 мм: обеспечивают совместимость с индустриальными кабелями и упрощают замену модуля в сервисе; контактная площадь достаточна для передачи импульсной энергии без локального перегрева.
• Габариты и масса: компактность облегчает монтаж в ограниченных монтажных отсеках, но требует учёта теплового резерва и фиксации для снижения механических вибраций.

Сценарии эксплуатации и преимущества

Как работает в реальном применении и для чего нужен: трансформатор используется для запуска горелок при холодном старте котлов, в системах с повторным розжигом при ложных остановах и в диагностических схемах проверки целостности электрода. При интеграции в модуль управления он выполняет роль интерфейса между низковольтной автоматикой и высоковольтным искровым контуром.

• Соответствие сетевому стандарту 230 В: упрощает подключение к существующим системам без дополнительных преобразователей.
• Контролируемая энергия разряда: снижает риск механического и термического износа электродов при повторных поджиг-циклах.
• ED=33%: подходит для оборудования с периодическими попытками розжига, где требуется баланс между надёжностью поджига и долговечностью трансформатора.
• Механическая совместимость: стандартные Ø4 мм разъёмы и компактные размеры облегчают обслуживание и замену в полевых условиях.

Экспертное заключение

Danfoss EBI 052F0030 представляет собой технически выверенный трансформатор поджига для применений с прерывистым режимом работы. Он пригоден для интеграции в автоматические системы управления горением, где требуются импульсы порядка 7,5 кВ при ограниченной средней мощности и контролируемом токе поджига. При проектировании системы учитывайте требования к тепловому режиму, частоте попыток поджига и состоянию электродов; при повышенных нагрузках или длительной эксплуатации рекомендуется выбирать модуль с более высоким допустимым ED или предусматривать дополнительное охлаждение и защиту обмоток.
