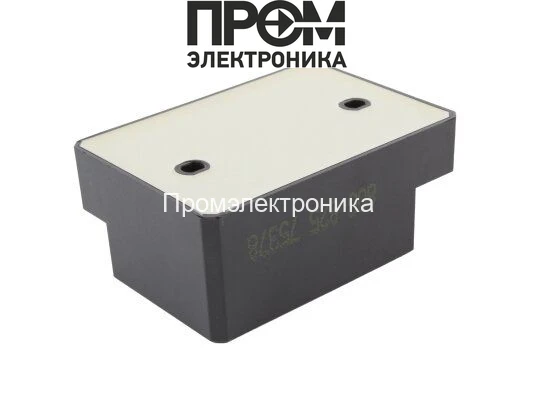

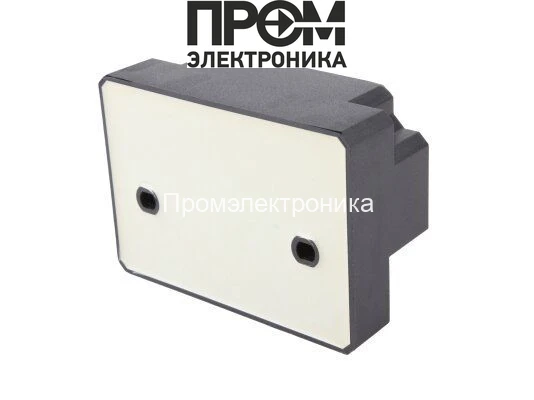

Трансформатор розжига Honeywell ZT 980

Трансформатор розжига Honeywell ZT 980 — назначение и область применения

Трансформатор розжига Honeywell ZT 980 — это специализированный высоковольтный преобразователь, предназначенный для формирования импульса высокого напряжения и запуска электрического разряда в камерах горения и пилот‑системах. Устройство относится к классу импульсных/пульсных трансформаторов для газовых горелок и систем автоматического поджига. Его основная задача — обеспечить стабильный исковый разряд при напряжении поджига 8 кВ и ограниченном токе поджига для безопасного и детерминированного воспламенения горючей смеси.

Конструктивные особенности и принцип работы

По конструкции ZT 980 представляет собой двухобмоточный трансформатор с соотношением витков, обеспечивающим высокое выходное напряжение при сетевом входе 220 В. В базовой схеме первичная обмотка включена в сеть через систему защиты и токовой ограничитель; вторичная обмотка выполнена с многослойной изоляцией и экранированием для снижения наводок и повышения диэлектрической прочности. Важные параметры — магнитопровод с низкими потерями на перемагничивание, паразитная (утечная) индуктивность и коэффициент связи между обмотками — определяют форму выходного импульса и динамику нарастания напряжения.

При подаче питания трансформатор формирует открытое напряжение до 8 кВ; при достижении напряжения пробоя газовой прослойки происходит искровой разряд, ограничиваемый конструктивным током поджига 36 мА. Энергетика импульса определяется интегралом от произведения напряжения и тока по времени и опосредована параметрами обмоток и магнитопровода (энергия ≈ 0.5·L·I^2 для соответствующих импульсных режимов). Ограничение тока первичной цепи (0,25 А) снижает термические и электродинамические нагрузки на источник питания и силовую проводку.

Класс пылевлагозащиты IP40 свидетельствует о защите от крупных частиц, но не от струй воды; это типичное исполнение для внутрикорпусных или защищённых монтажных ниш. Параметр ED(DU) 20% означает допустимый коэффициент рабочего цикла: на каждые 100 секунд не более 20 секунд активной работы, что диктует требования к теплоотводу и термической прочности изоляции при циклической эксплуатации.

Ключевые технические характеристики

• Напряжение поджига 8 кВ: обеспечивает запас по пробивному напряжению, позволяющий компенсировать влияние загрязнений электродов и изменений состава смеси; определяет максимальную электрическую длину искрового промежутка по закону Паскаля для типичных давлений в камерах горения.
• Ток поджига 36 мА: ограничивает энергию импульса, уменьшая эрозию электродов и тепловой вклад в смесь при повторных циклах розжига; важен для совместимости с контроллерами безопасности.
• Сила тока первичной цепи 0,25 А: указывает на номинальную нагрузку сетевого источника и влияет на выбор предохранителей и коммутационной аппаратуры.
• Питание 220 В: стандартное сетевое напряжение, упрощающее интеграцию в существующие шкафы управления без дополнительных преобразователей.
• ED 20%: ограничение рабочего цикла, определяющее режимы непрерывной и циклической эксплуатации; для длительной работы требуется внешний охлаждающий режим или резервирование.
• Класс IP40: допускает монтаж в защищённых от влаги отсеках, но требует закрытой панели в условиях повышенной влажности или прямого воздействия частиц.
• Артикул производителя 13144: используется для идентификации совместимости в каталожных сборках и при заказе сменных узлов.

Сценарии эксплуатации и преимущества

Как работает трансформатор при реальном запуске: контроллер подаёт питание на первичную обмотку, магнитный поток намагничивает сердечник; вторичная обмотка формирует высокое напряжение, которое подается на электроды; при достижении пробойного напряжения возникает искровой разряд — происходит инициирование пламени. Такой цикл повторяется в режиме старта до устойчивого горения.

Для чего нужен ZT 980: применяется в промышленных и коммунальных горелках, водогрейных котлах, печных установках, где требуется точный пилотный поджиг и ограничение энергии для повышения пожарной безопасности и долговечности электродов.

• Точное ограничение энергии розжига, минимизация эрозии электродов.
• Совместимость с промышленными контроллерами Honeywell и аналогичными системами управления.
• Параметризуемый рабочий цикл, пригоден для периодических циклов запуска.
• Упрощённая интеграция в 220 В электрические цепи.

Экспертное заключение

Трансформатор розжига Honeywell ZT 980 рекомендован для применений с периодическим розжигом горелок и требованием к ограничению энергии импульса. Модель подходит для условий с умеренным уровнем пыли и сухой эксплуатацией при соблюдении рекомендованного ED 20%. Для длительных или влажных условий эксплуатации следует предусмотреть дополнительные меры теплоотвода и защиту корпуса.
