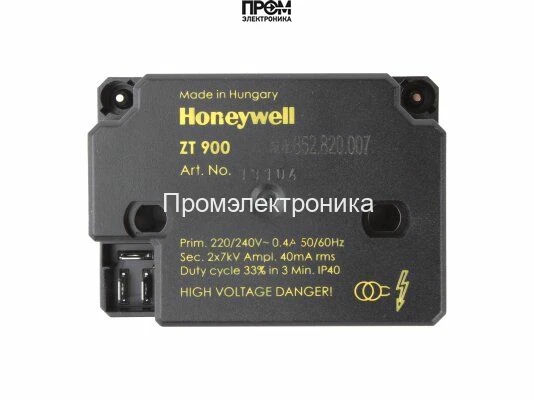

Трансформатор розжига Honeywell ZT 900

Трансформатор розжига Honeywell ZT 900 — назначение и область применения

Трансформатор розжига Honeywell ZT 900 — электротехнический компонент класса промышленных импульсных устройств, предназначенный для формирования высоковольтного импульса поджига в газовых и жидкотопливных горелочных агрегатах. Основная функция — генерация контролируемого искрового разряда для инициации процесса горения при подаче топлива и воздуха. Устройство рассчитано на эксплуатацию в составе систем розжига с сетевым питанием 220 В и соответствует типовым требованиям по безопасной изоляции и цикловой нагрузке.

Конструктивные особенности и принцип работы

Конструктивно трансформатор представляет собой импульсный трансформатор с первичной и вторичной обмотками, экранированием и системой изоляции, выполненной в соответствии с классом пылевлагозащиты IP 40. Принцип работы базируется на преобразовании сетевого переменного напряжения через первичную обмотку и магнитный сердечник в высокое импульсное напряжение на вторичной обмотке.

В типовой реализации такого рода трансформаторов применяются следующие элементы и решения: ферритовый или ленточный стальной сердечник для ограничения потерь на перемагничивание; многослойная вторичная намотка с контролируемым отношением витков для достижения требуемого выходного напряжения 7 кВ; изоляция, выдерживающая импульсные перенапряжения и искровые разряды. Ограничение тока поджига реализуется со стороны вторичной цепи и определяет рабочий ток поджига 40 мА, в то время как потребление первичной обмотки при номинальном режиме указывается как 0.25 А.

Электрофизически трансформатор формирует высокий перезаряжаемый потенциал, достаточный для пробоя воздушного промежутка в камере поджига. Параметры индуктивности первичной обмотки и сопротивления вторичной влияют на длительность фронта импульса и энергию разряда, что напрямую определяет надежность воспламенения при разных составных смесях топлива и давлениях в камере сгорания.

Ключевые технические характеристики

• Напряжение поджига 7 кВ: обеспечивает необходимый потенциал для образования искрового промежутка в стандартных камерах розжига; при увеличении длины промежутка требуется пропорционально большая энергия импульса.
• Ток поджига 40 мА: ограничивает энергию разряда и уменьшает эрозию электродов, влияя на ресурс узла розжига и стабильность повторных поджигов.
• Сила тока первичной 0.25 А: определяет тепловые потери в первичной обмотке и требования к проводникам и предохранительной коммутации на стороне 220 В.
• Питание 220 В: совместимость с сетями переменного тока промышленной и бытовой частоты; требует корректного учета пиковых токов при включении.
• Продолжительность работы ED(DU) 33%: указывает допустимую долю рабочего цикла, что важно при циклической эксплуатации—необходима соответствующая периодичность включений и время остывания.
• Класс пылевлагозащиты IP 40: защита от твердых частиц свыше 1 мм; устройство не предназначено для прямого воздействия струй воды или высокой влажности без дополнительной защиты.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при подаче питания на первичную обмотку накопленная магнитная энергия через управляющую схему формирует импульс, который через вторичную намотку преобразуется в высокое напряжение и выводится на электроды горелки. Для чего нужен: обеспечивает воспламенение смеси топлива и воздуха в стартовом цикле и при повторных перезапусках.

• Совместим с типовыми горелочными панелями и автоматикой серий Honeywell ZT, упрощая интеграцию в существующие установки.
• Ограниченный вторичный ток снижает риск преждевременной деградации контактов и электродов.
• Параметры ED позволяют прогнозировать ресурс при заданных циклах включения и подобрать схему охлаждения или режимы работы.
• IP 40 — подходит для помещений с контролируемой чистотой и без прямого воздействия влаги.

Экспертное заключение

Трансформатор розжига Honeywell ZT 900 оптимален для применения в стационарных и модульных горелочных агрегатах с циклическим режимом работы, где приоритет — контролируемая энергия искрового разряда и предсказуемый ресурс поджигательного узла. Рекомендуется учитывать ED 33% при проектировании системы автоматизации и обеспечивать защиту от повышенной влажности вне класса IP 40. В случаях отсутствия дополнительных данных последовательно применять стандартные инженерные практики данной категории трансформаторов: контроль изоляции, ограничение пиковых токов и регулярная проверка состояния электродов.
