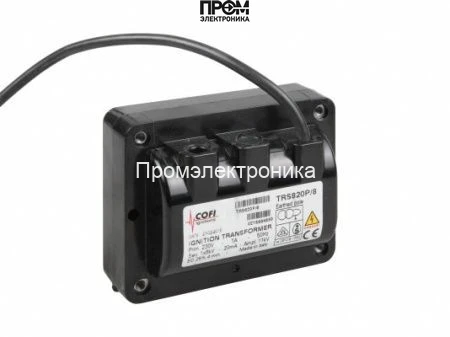

Трансформатор розжига Cofi TRS820P/8

Трансформатор розжига Cofi TRS820P/8 — техническое назначение

Трансформатор розжига Cofi TRS820P/8 — это силовой импульсный преобразователь для узла поджига отопительных горелок. Относится к классу устройств поджига электропылевых и газовых горелок промышленного и котельного оборудования. Его основная функция — формирование высокого напряжения 8 кВ при питающем напряжении 230 В для создания искрового разряда между электродами и инициирования воспламенения топливовоздушной смеси.

Конструктивные особенности и принцип работы

Устройство представляет собой трансформатор импульсного типа с изолированным первичным и вторичным обмотками, выполненными на металлическом сердечнике с минимизированными магнитными потерями. На вход первичная обмотка рассчитана на сетевой ток 230 В и номинальный ток первичной цепи до 1 А. Вторичная обмотка имеет конструкцию, обеспечивающую напряжение 8 кВ и рабочий ток поджига порядка 20 мА, что формирует энергию искры, достаточную для преодоления искрового зазора и воспламенения горючей смеси.

Принцип работы основан на накоплении энергии в магнитопроводе при прохождении первичного тока и последующем её быстром преобразовании в высоковольтные импульсы через вторичную обмотку. Для обеспечения длительности и стабильности работы трансформатор рассчитан на режим работы с коэффициентом продолжительности ED 25%, что обозначает допустимую длительность включения в цикле работы источника поджига до 25% времени при стандартной температуре окружающей среды.

Изоляция и компоновка выполнены с учётом стандартов безопасности: корпус из ударопрочного пластика снижает механические риски, а отсутствие заявленного уровня пылевлагозащиты (IP 00) требует установки внутри защищённых от пыли и влаги ниш или шкафов. Штекерные разъёмы поджига диаметром Ø4 мм обеспечивают надёжное подключение электродов, а длина кабеля питания 380 мм соответствует типовым монтажным схемам в топочных камерах.

Ключевые технические характеристики

• Выходное напряжение 8 кВ: обеспечивает требуемое электрическое поле для пробоя искрового зазора 2–6 мм в зависимоти от состава газа и давления; влияет на выбор зазора и длину электрода.
• Номинальный ток первичной цепи 1 А: определяет требования к кабельной разводке и предохранительной аппаратуре; важен для расчёта коммутационных элементов реле и контакторов.
• Ток поджига 20 мА: ограничивает энергию разряда, снижая риск пробоя изоляции и предотвращая преждевременный износ электродов при многократных попытках розжига.
• Продолжительность работы ED 25%: указывает на тепловые ограничения — при длительном частом включении требуется обеспечить периоды охлаждения или использовать агрегирование нескольких устройств.
• Класс пылевлагозащиты IP 00: предписывает монтаж в контролируемую среду; отсутствие защиты влияет на размещение внутри герметичных шкафов или монтажных панелей.
• Штекерные разъёмы Ø4 мм и кабель 380 мм: стандартизируют механическое подключение и позволяют заменять подвесные провода без дополнительной доработки.
• Вес 1.5 кг и корпус из пластика: упрощают монтаж на носителях с ограниченной несущей способностью и снижают инерционные нагрузки при вибрации.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: устройство интегрируется в управляющую схему горелки, получает питание синхронно с командой поджига и генерирует серию высоковольтных импульсов до установления устойчивого пламени. При контролируемом пробое искрового зазора пламя удерживается системой контроля пламени (ионный контроль или фотодетектор), после чего трансформатор отключается или переходит в режим ожидания.

• Кейс — котельная с автоматическим поджигом: используется для последовательных попыток розжига при старте, допускает работу в циклах с периодами охлаждения согласно ED 25%.
• Кейс — промышленный горелочный агрегат: применяется как модуль розжига в составе панелей управления; технические характеристики позволяют интеграцию с типовыми реле и модулями безопасности.
• Преимущество — стандартизированное подключение: штекерные разъёмы Ø4 мм упрощают замену и техническое обслуживание.
• Преимущество — предсказуемая энергия искры: значение тока поджига и напряжения позволяют рассчитывать зазор и вероятность успешного поджига при различных условиях смеси и давления.
• Преимущество — модульность монтажа: компактный корпус и масса 1.5 кг облегчают установку в шкафах автоматики и камерных отсеках.

Экспертное заключение

Трансформатор розжига Cofi TRS820P/8 предназначен для стандартных схем автоматического поджига газовых и жидкотопливных горелок, где требуется стабильный импульс напряжения 8 кВ при ограничении тока поджига до 20 мА и тепловом режиме ED 25%. Требует установки в среде без агрессивных загрязнителей и влаги (IP 00), обеспечивая предсказуемую энергию искры и совместимость с типовыми штекерными кабелями Ø4 мм. Рекомендуется применять в системах с контролем пламени и соблюдением монтажных норм для обеспечения долговременной и безопасной эксплуатации.
