Трансформатор розжига Danfoss EBI 1P 052F0057

Трансформатор розжига Danfoss EBI 1P 052F0057 — назначение и область применения

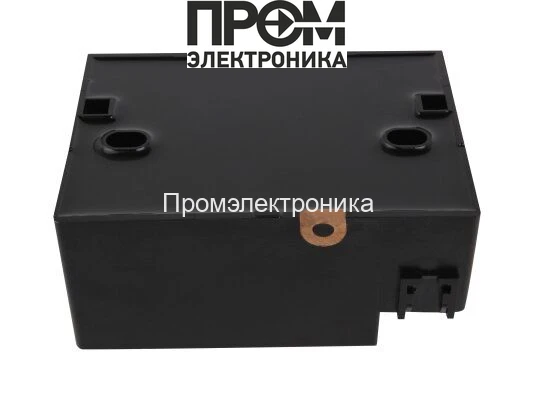

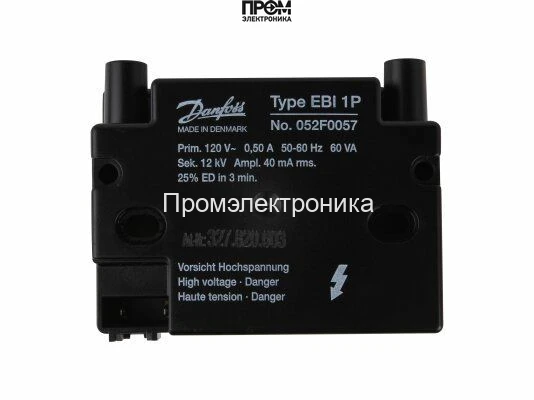

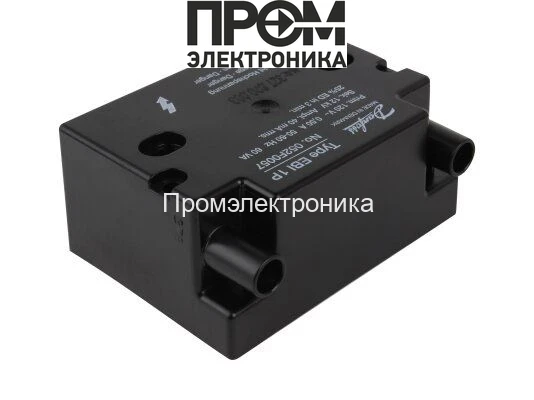

Данное изделие представляет собой промышленно-ориентированный трансформатор розжига серии Danfoss EBI 1P 052F0057, предназначенный для формирования высокого напряжения до 12 кВ в системах воспламенения газовых и жидкотопливных горелочных устройств. Класс применения — модули розжига для котлов и горелок бытового и коммерческого назначения. Основная функция — генерация импульса высокого напряжения для образования искрового разряда в камере сгорания и обеспечение последовательного запуска горелочного процесса.

Конструктивные особенности и принцип работы

По конструкции это повышающий трансформатор с отдельной обмоткой первичной и высоковольтной обмоткой вторичной. На вход подаётся стандартная сеть 120 В переменного тока с частотой 50/60 Гц. Через первичную обмотку магнитопровод создаёт переменное магнитное поле, индуцирующее на вторичной обмотке напряжение, увеличенное в соответствии с коэффициентом трансформации до 12 кВ. Вторичной стороне придаётся высокая индуктивность и большое количество витков, при этом изоляция выполнена с учётом требований по диэлектрической прочности и тепловой стойкости.

Формирование искрового разряда основано на локальном пробое диэлектрика при приложении высокого напряжения к электродам или наконечнику свечи розжига. Ток поджига ограничен конструктивными параметрами трансформатора и паразитными сопротивлениями цепи; номинальный ток поджига 40 мА обеспечивает стабильное образование искры при типичных зазорах и условиях пламени. Сила тока 0.5 А указана для первичной цепи и определяет тепловую нагрузку на обмотку при работе.

Технически важный параметр — режим работы ED 25%, что значит цикличность включения: агрегат рассчитан на прерывистую эксплуатацию с 25% активного времени в установленном периоде. Этот режим лимитирует среднюю тепловую нагрузку и диктует требования к системе управления для предотвращения термических перегрузок. Потребляемая мощность 60 ВА согласуется с указанными токами и напряжениями и отражает реальные энергозатраты на генерацию высокого напряжения.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: обеспечивает запас напряжения для преодоления зазора электрод–электрод и формирования устойчивого искрового разряда в широком диапазоне условий подачи топлива и давления.
• Продолжительность работы ED 25%: предопределяет необходимость проектирования циклов розжига с учётом пауз для охлаждения; критично при частых попытках поджига.
• Сила тока первичной цепи 0.5 А: влияет на выбор предохранителей, сечения проводников и нагрев обмотки при длительных сериях включений.
• Ток поджига 40 мА: ограничивает энергию искрового разряда, снижая риск преждевременного износа электрических выводов и сокращая вероятность образования коронного разряда вблизи корпуса.
• Штекерные Ø4 мм: обеспечивает совместимость с типовыми кабелями поджига и простоту замены без дополнительной подгонки контактов.
• Частота 50/60 Гц и питание 120 В: универсальность для регионов с разной сетевой частотой и требования к источнику питания.
• Потребляемая мощность 60 ВА и IP40: задают условия монтажа — защита от крупных частиц и необходимость размещения в защищённой среде с учётом вентиляции.

Сценарии эксплуатации и преимущества

Как работает трансформатор розжига в системе: при запуске блока управления подаётся сетевое питание, трансформатор формирует серию высоковольтных импульсов до момента стабилизации горения. Для чего нужен: гарантированный инициирующий импульс в камерах с переменной плотностью смеси или при нестабильном давлении топлива.

• Применение в газовых и жидкотопливных горелках для котлов различной мощности.
• Замена модулей розжига в сервисах и ремонте — совместимость по штекерному разъёму.
• Интеграция в системы с прерывистым циклом розжига благодаря ED 25%.
• Снижение требований к заземлению и защите за счёт ограниченного тока поджига.

Экспертное заключение

Модель Danfoss EBI 1P 052F0057 целесообразна для задач с периодическими циклами поджига, где требуется до 12 кВ и контролируемый ток поджига 40 мА. При проектировании системы следует учитывать режим ED 25% и обеспечить адекватное охлаждение и схему управления, а также подбор предохранителей и кабельных соединений согласно номинальным токам.
