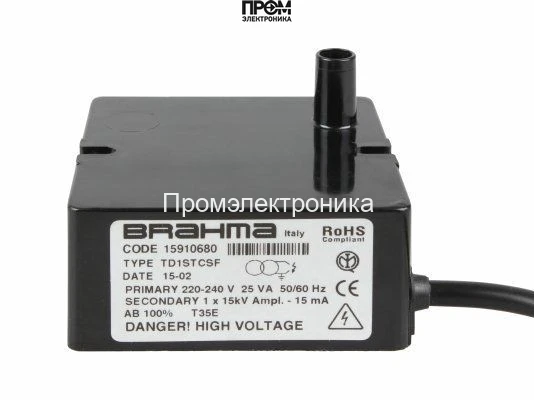

Трансформатор поджига Brahma TD1STCSF

Полное техническое наименование и назначение

Трансформатор поджига Brahma TD1STCSF (15910680) — электромеханическое/электронное изделие класса трансформаторов розжига для горелочных и отопительных модулей. Предназначен для формирования высоковольтного импульса искрового разряда с целью инициирования горения топлива в горелках различной архитектуры. Основная функция — генерация стабильного высоковольтного разряда 1×15кВ при питающем напряжении сетевого уровня.

Конструктивные особенности и принцип работы

Устройство реализовано в компактном корпусе с одним выводом высокого напряжения и встроенным высокочастотным электронным преобразователем. Конструкция комбинирует первичную низковольтную обмотку, электронный драйвер и вторичную высоковольтную обмотку с соответствующей диэлектрической прослойкой. Питающий канал рассчитан на сетевое напряжение 220–240В; электронная часть формирует прямоугольные/импульсные колебания, которые через трансформатор повышаются до требуемого уровня 1×15кВ.

Принцип формирования разряда: электронный генератор создает высокочастотные импульсы, которые через вторичную обмотку и искровой вывод формируют электрическое поле в промежутке поджига. При достижении пробойного напряжения возникает искровой разряд; энергия разряда ограничена током 15мА, что обеспечивает контроль переносимой мощности и защищает электродные элементы от чрезмерного износа. Для подключения предусмотрен штекерный разъем питания и штекерный вывод поджига Ø4мм, длина сетевого кабеля питания — 350мм. Корпус не имеет специализированной защиты от пыли и влаги (IP00), что обуславливает требования по монтажу в сухих корпусных отсеках или под кожухом установки.

Ключевые технические характеристики

• Напряжение поджига 1×15кВ: формирует электрическое поле, достаточное для преодоления воздушного/газового промежутка в стандартных камерах сгорания — влияет на стабильность и скорость инициирования искры.
• Ток поджига 15мА: ограничивает энергию отдельного разряда, снижает термическую нагрузку на электроды и продлевает ресурс искрового промежутка при частых циклах розжига.
• Мощность 25Вт: суммарная потребляемая мощность электронного узла; определяет тепловую нагрузку и необходимость обеспечения теплоотвода в условиях плотной установки.
• Питающее напряжение 220–240В: совместимость с бытовыми и промышленными сетями питания; наличие встроенного драйвера исключает необходимость внешних понижающих трансформаторов.
• Продолжительность работы ED 100%: допускает непрерывную эксплуатацию в цикличных и длительных режимах без ограничений по длительности включения, что важно для систем с частыми перезапусками.
• Штекерный разъем Ø4мм и длина кабеля 350мм: обеспечивает удобство монтажа и быструю замену при сервисном обслуживании; диаметр разъема влияет на контактное сопротивление и стойкость к коронным разрядам.
• Класс защиты IP00: требует обеспечения окружающей защиты от агрессивных сред и влаги; монтаж рекомендуется внутри герметичных шкафов или под защитными крышками.

Сценарии эксплуатации и преимущества

Как работает в реальном объекте: при запуске горелочной установки контроллер управления подает питание на модуль розжига; электронный генератор трансформатора формирует высоковольтные импульсы, которые по высоковольтному проводу передаются к электро-искровому промежутку. Искра инициирует поджиг смеси. За счет ограниченного тока и высокой выходной величины напряжения достигается эффективный пробой даже при загрязненных электродах или повышенной влажности в камере, при условии правильной установки внутри защищенного от влаги отсека.

• Применение в промышленных и коммерческих котельных, встраиваемых горелочных модулях и ремонтных сборках.
• ED 100% позволяет использование в режимах с длительным ожиданием и частыми циклами включения без перегрева.
• Компактность и штекерные соединения упрощают модульную замену при техническом обслуживании.
• Ограничение тока до 15мА снижает риск электрического повреждения электродов и минимизирует вероятность неконтролируемых искровых переходов.
• Соответствие профильным сериям Brahma TD упрощает подбор совместимых монтажных элементов и уплотнений.

Экспертное заключение

Для чего нужен и в каких задачах эффективен: трансформатор поджига Brahma TD1STCSF целесообразен в системах розжига, где требуется стабильный высоковольтный импульс при ограниченном токе и возможность продолжительной работы без перерывов. Технические характеристики делают его подходящим для модульных горелочных блоков, промышленных котельных и сервисных замен. Ограничения по классу защиты и компактному монтажу предполагают обязательную установку в сухих, защищённых от пыли отсеках. При проектировании системы следует учитывать требования к теплоотводу, экранированию ВЧ-компонентов и прокладке высоковольтного провода для минимизации радиочастотных помех и утечек.
