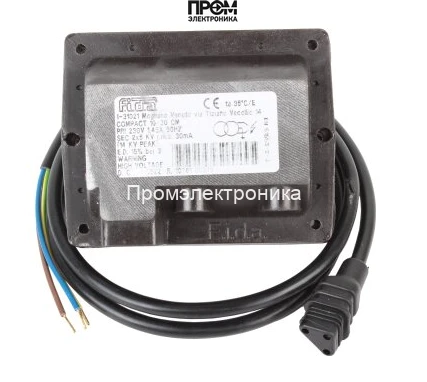

Трансформатор розжига Elco 65326859

Полное техническое наименование и назначение

Трансформатор розжига Elco 65326859 — это модуль высокого напряжения класса поджига горелочных устройств промышленного и коммунального назначения. По конструкции и назначению он относится к типу импульсных или стационарных трансформаторов розжига, предназначенных для формирования искрового разряда при запуске горелочной камеры. Основная функция — создание устойчивого высоковольтного импульса для пробоя зазорa в электродах или свечах, что обеспечивает надежное воспламенение топливовоздушной смеси.

Конструктивные особенности и принцип работы

Устройство выполнено как пониженно-габаритный силовой трансформатор с разделёнными обмотками: первичная рассчитана на питание от сети 230 В, 50/60 Гц, вторичная выполнена с большим числом витков для обеспечения выходного напряжения порядка 4 кВ. Межобмоточная и поверхностная изоляция соответствует требованиям для работы в средах с повышенной влажностью и запылённостью, что подтверждается классом защиты IP44.

Принцип работы основан на трансформаторном повышении с последующим формированием разрядного импульса через нагрузку с высокой индуктивностью и ограничением по току. Входной ток при номинальной подаче — 0.9 А, а ток поджига на вторичной — порядка 20 мА, что характерно для системы, где важен кратковременный высоковольтный потенциал, а не дленная мощность. Наличие двух выходов с разъемами 4 мм обеспечивает симметричную разводку к электродам или свечам, минимизируя влияния паразитных емкостей и петлевых сопротивлений.

Корпус из термопластика и стационарный кабель питания длиной 0,38 м позволяют устанавливать модуль в ограниченном пространстве; конструкция допускает монтаж в любом положении, но рабочий режим ограничен циклом нагрузки ED 20% за 3 минуты, что определяет интервалы включения/остывания для предотвращения термических перегрузок. Защита от частиц >1 мм и брызг воды обеспечивает эксплуатацию в непыльных котельных и технических помещениях без прямого воздействия струй воды.

Ключевые технические характеристики

• Выходное напряжение 4 кВ: обеспечивает пробой типичных зазоров на свечах и электродах, достаточное для формирования стабильной плазмы при широком диапазоне плотности смеси.
• Входное питание 230 В, 50/60 Гц: совместимость с сетями стандартного промышленного и бытового напряжения упрощает интеграцию в существующие блоки управления.
• Ток первичной 0.9 А / ток вторичной 20 мА: низкий вторичный ток ограничивает энергию разряда, снижая риск повреждения свечей и уменьшая EMI при коммутации.
• Два выхода с 4 мм штекерами: обеспечивает удобство подключения и уменьшение переходных сопротивлений в цепи поджига.
• Класс защиты IP44: допускает эксплуатацию в условиях повышенной влажности и ограниченного запыления, повышая срок службы в котельных и тепловых узлах.
• Габариты 14×12.5×10 см, масса 1.4 кг: компактность и малая масса облегчают монтаж и снижают требования к опорам и креплениям.
• Рабочий цикл ED 20% за 3 мин: критический параметр для проектирования тепловых режимов: при частых стартах необходимо учитывать интервалы охлаждения.

Сценарии эксплуатации и преимущества

Для чего нужен трансформатор поджига и как он применяется на практике:

Как работает в контексте горелочных систем: модуль подключают к блоку управления горелкой, он формирует импульсы высокого напряжения в моменты запуска; искровой разряд инициирует воспламенение смеси, после чего розжиг выключается и управление переходит на основное горелочное управление.

Типичные сценарии:

• Интеграция в промышленную газовую или жидкотопливную горелку с электронным управлением.
• Резервный или основной механизм поджига в котельных установках малого и среднего масштаба.
• Использование в ремонте и модернизации горелочных блоков при сохранении существующих соединений 4 мм.

Преимущества с инженерной точки зрения:

• Сбалансированная энерговооруженность импульса при ограниченном вторичном токе — минимизация деградации электродов.
• Стандартизированные электрические интерфейсы (230 В, 4 мм разъемы) — простота замены и сервисного обслуживания.
• Класс защиты и термопластиковый корпус — повышенная устойчивость к внешним факторам в типичных котельных помещениях.
• Компактность и возможность установки в любом положении — гибкость размещения в полевых и шкафных конфигурациях.

Экспертное заключение

Трансформатор розжига Elco 65326859 соответствует требованиям к устройствам поджига класса стационарных модулей: обеспечивает необходимое по амплитуде 4 кВ импульсное напряжение при контролируемом вторичном токе, имеет инженерно продуманную изоляцию и компактный корпус. Рекомендуется в системах с периодическим режимом запуска, где важны надежность пробоя, совместимость с 4 мм интерфейсом и соблюдение режима ED 20%. Для частых циклов с высокой интенсивностью включений следует проектировать дополнительные меры по охлаждению или выбирать модификации с более высоким допустимым ED.
