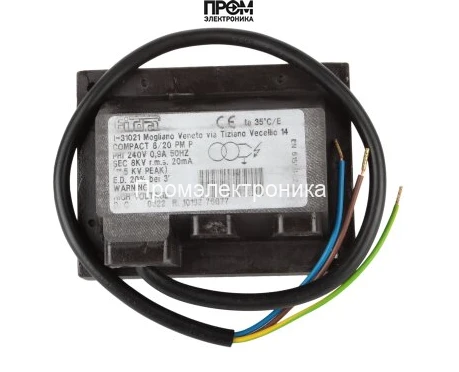

Трансформатор розжига Elco 65323250

Трансформатор розжига Elco 65323250 — назначение и область применения

Трансформатор розжига Elco 65323250 — это индустриальный модуль высокого напряжения класса устройств поджига газо- и мазутосжигающих горелок, предназначенный для создания контролируемой электрической искры на электродах поджига. Устройство интегрируется в узлы розжига стационарных горелочных агрегатов и систем автоматического запуска, обеспечивая формирование импульса до 4 кВ при питании от сети 230 В, 60 Гц. Основная функция — обеспечение стабильного и воспроизводимого зажигания топливно-воздушной смеси при заданных режимах работы.

Конструктивные особенности и принцип работы

Конструктивно трансформатор представляет собой высоковольтный импульсный трансформатор с магнитопроводом, рассчитанным на работу при сетевой частоте 60 Гц в режиме прерывистого включения (рабочий цикл ED 20% / 3 минуты). В первичной обмотке используются витки с низким сопротивлением для минимизации активных потерь при пусковых токах (номинальный потребляемый ток 0,9 А), вторичная обмотка выполнена высокой индуктивности с большим числом витков для получения на выходе пикового напряжения до 4 кВ.

Трансформатор снабжён системой электроизоляции высокого напряжения — многослойные диэлектрические барьеры и пропитывающая изоляция повышенной диэлектрической прочности, что снижает риск пробоя при высокой концентрации напряжённости поля у оконечностей обмоток. Для подключения электродов применяются штекерные разъёмы диаметром 4 мм, что уменьшает индуктивные потерии в соединениях и упрощает монтаж. Длина питающего кабеля составляет 380 мм, корпус защищён по классу IP44, что обеспечивает защиту от водяных брызг и частичного проникновения пыли, характерного для котловых и камер горения.

Принцип образования искры: при подаче сети на первичную обмотку на вторичной формируется высоковольтный импульс, который через разрядный промежуток и электроды вызывает локальное ионизированное канал-проведение в газовом промежутке, инициируя воспламенение топливовоздушной смеси. Номинальный ток поджига составляет 20 мА, что является компромиссом между воспроизводимостью зажигания и ресурсом электродов/изоляции.

Ключевые технические характеристики

• Напряжение поджига 4 кВ: обеспечивает требуемую электрическую прочность для преодоления критического потенциала ионизации типичных топливовоздушных смесей в горелочных камерах, снижая вероятность ложных поджогов.
• Питание 230 В, 60 Гц: совместимость с промышленной сетью региона эксплуатации; частотная настройка магнитопровода оптимизирована под 60 Гц, что минимизирует намагничивание и потери.
• Ток потребления 0,9 А: определяет нагрузку на питающую сеть и выбор предохранительных устройств; в расчётах питания учитывается пусковой и рабочий ток.
• Ток поджига 20 мА: ограничивает энергию разряда, продлевая ресурс электродов и уменьшая вероятность повреждения топливных форсунок при частых импульсах.
• ED 20% (3 минуты): рекомендованный рабочий цикл указывает максимальный режим непрерывной нагрузки и необходимый интервал охлаждения для предотвращения перегрева ферромагнитного сердечника.
• Класс IP44: даёт гарантированную защиту корпуса в условиях котловых помещений с возможными брызгами и частицами пыли, но требует учёта при установке в более агрессивной среде.
• Габариты 14×8×9 см, масса 1.35 кг: компактная форма упрощает интеграцию в монтажные отсеки горелки и снижает центробежные нагрузки при вибрации.

Сценарии эксплуатации и преимущества

Применение трансформатора целесообразно в технологических цепочках горелочных систем коммерческих котлов, промышленных печей и нагревательных агрегатов, где требуется повторяемое и контролируемое воспламенение. Устройство подходит для:

• автоматического запуска горелок в режимах циклического нагрева и выдержки;
• систем с ограниченным пространством монтажа благодаря компактным габаритам;
• сред с умеренным уровнем запылённости и влажности, где достаточно степени защиты IP44.

Плюсы конструкции: упрощённое подключение через штекерные разъёмы, стандартная электрическая совместимость с сетями 230 В/60 Гц, продуманная изоляция высокого напряжения и ограниченный ток поджига для снижения износа контактных элементов. Недостатки классические для данной категории — необходимость соблюдения рекомендованного рабочего цикла и ограничения по степени защиты при агрессивной среде.

Экспертное заключение

Трансформатор розжига Elco 65323250 предназначен для задач регулярного циклического поджига в условиях промышленной эксплуатации с нагрузками, не превышающими режим ED 20%. Конструкция и параметры (4 кВ, 20 мА, IP44, 0,9 А) делают его подходящим для интеграции в типовые горелочные модули и системы автоматического пуска, где приоритетом являются воспроизводимость искрового разряда, простота монтажа и соответствие европейским требованиям безопасности. Рекомендуется использовать в сочетании с корректно заземлённой системой и контролем температурного режима корпуса для соблюдения заявленного ресурса.
