Трансформатор розжига Cofi TRS1020/16

Трансформатор розжига Cofi TRS1020/16 — назначение и область применения

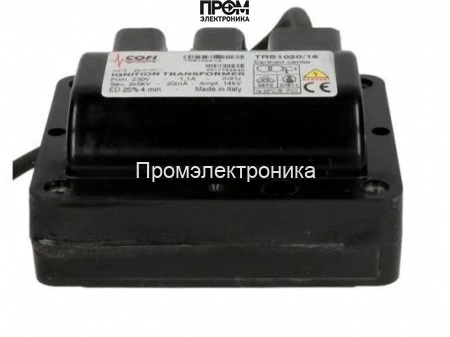

Трансформатор розжига Трансформатор розжига Cofi TRS1020/16 относится к классу специализированных высоковольтных устройств для импульсного поджига горелочных камер и газо-воздушных смесей. Его основная функция — формирование высоковольтного импульса 5 кВ при токе поджига 20 мА для создания устойчивой искровой разрядной дорожки в камере сгорания. Предназначен для монтажа в стационарных отопительных и технологических установках, в составе электронных блоков управления горелками, а также в сервисных модулях промышленных котлов и печей.

Конструктивные особенности и принцип работы

Устройство представляет собой специализированный повышающий трансформатор с первичной обмоткой, рассчитанной на питание от сети 230 В, и вторичной обмоткой, выдающей импульсное напряжение порядка 5 кВ. Внутри конструкции реализованы повышающие витковые соотношения и межвитковая изоляция, обеспечивающие требуемый коэффициент трансформации и способность выдерживать импульсные перенапряжения. На выходе используются штекерные разъемы под кабели поджига диаметром Ø4 мм, рассчитанные на контакт с наконечниками свечей поджига.

Принцип работы: при подаче питания первичная обмотка нагружается током порядка 1.1 А, на вторичной обмотке формируется высокое напряжение, достаточное для пробоя межэлектродного расстояния в камере. Энергия разряда определяется произведением напряжения, тока поджига и длительности импульса; важны также индуктивность и паразитные емкости, которые задают форму фронта и длительность импульса. Техническая спецификация указывает длительность цикла работы ED(DU) = 25 %, что накладывает ограничения на продолжительность непрерывного включения и требует соблюдения времени остывания при серийной эксплуатации.

Класс пылевлагозащиты IP 00 означает отсутствие защиты от проникновения пыли и влаги, поэтому монтаж и эксплуатация должны выполняться в сухих и защищенных от агрессивной среды помещениях. Длина кабеля питания 380 мм обеспечивает стандартный запас для подключения в монтажных отсеках горелочных панелей.

Ключевые технические характеристики

• Напряжение поджига 5 кВ: обеспечивает необходимое удельное напряжение для пробоя воздушного промежутка и инициации стабильной искры при типичных зазорах в камерах горения; снижение напряжения приводит к увеличению вероятности пропуска поджига.
• Ток поджига 20 мА: определяет энергию импульса и устойчивость воспламенения газовоздушной смеси; более высокий ток уменьшает чувствительность к загрязнениям и увеличивает надежность поджига, но требует адекватного согласования с электродной схемой.
• Питание 230 В, сила тока 1.1 А: указывает на первичную нагрузку трансформатора и требования к предохранению цепи; при проектировании блока питания следует учитывать пусковые и установившиеся токи для корректного выбора автоматов и предохранителей.
• Продолжительность работы ED(DU) 25 %: означает, что в пределах цикловой длительности прибор допускает работу лишь четверть времени; это критически важно для теплового расчета и выбора режима эксплуатации в циклических режимах горения.
• Класс защиты IP 00: ограничивает эксплуатацию внутренними, сухими помещениями с контролируемой температурой и влажностью; наружная установка или помещение с конденсатом повысят риск пробоев и коррозии.
• Штекерные разъемы Ø4 мм и длина кабеля 380 мм: упрощают интеграцию в стандартные горелочные сборки и обеспечивают совместимость с типовыми кабелями поджига и наконечниками.
• Происхождение — Италия, серия Cofi TRS: изделие изготовлено по отраслевым стандартам европейского класса качества, что важно для соответствия эксплуатационным нормам в промышленной автоматики горения.

Сценарии эксплуатации и преимущества

Как работает в системе: трансформатор используется в схемах электронного управления горением для формирования первичного импульса поджига. В типовом кейсе модуль управления последовательно подает питание, трансформатор генерирует высоковольтный импульс, искра инициирует пламя, датчики контроля подтверждают успешный поджиг, после чего трансформатор переходит в ожидание — это соответствует цикловому режиму работы при ED 25%.

Для чего нужен: он критичен в системах, где требуется быстрый и повторяемый поджиг при переменных условиях давления и состава смеси, в том числе при пуске холодной установки и при работе в режимах модулируемого горения.

• Совместимость с типовой электроникой: питается от 230 В и имеет стандартные подключения, что облегчает замену и интеграцию.
• Стабильность импульса 5 кВ / 20 мА: обеспечивает высокую вероятность воспламенения при нормальном состоянии электроизоляции.
• Компактность кабельной разводки: длина и разъемы позволяют размещать трансформатор в монтажных ящиках стандартного размера.
• Тепловой режим управления: наличие ED 25% дает явные указания по режимам цикличности и требования к охлаждению при серийной эксплуатации.

Экспертное заключение

Трансформатор розжига Cofi TRS1020/16 предназначен для интеграции в промышленные и коммунальные горелочные установки с циклическим режимом работы. Модель подходит для задач, где требуется формирование импульса порядка 5 кВ при 20 мА и питание от сети 230 В, при условии монтажа в защищенном, сухом исполнении из‑за класса IP 00. Ограничение по ED 25% делает устройство оптимальным для прерывающихся или импульсных сценариев поджига, но не для длительного непрерывного удержания свечи поджига. Для проектов с повышенными требованиями по влажности, пылеустройствам или длительной нагрузке необходимо рассматривать трансформаторы с соответствующими классами защиты и более высоким процентом ED.
