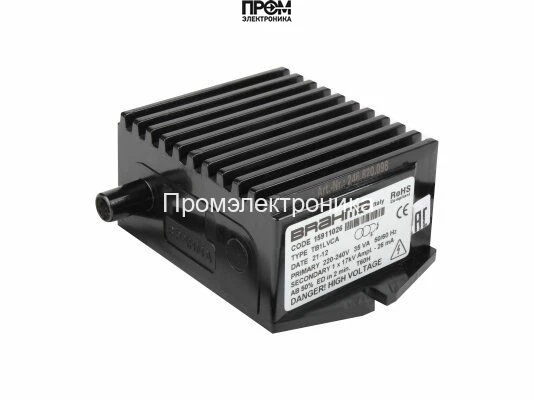

Трансформатор розжига Brahma TB1LVCA 15911026

Трансформатор розжига Brahma TB1LVCA 15911026 — назначение и область применения

Трансформатор розжига Brahma TB1LVCA 15911026 — электромеханический модуль класса трансформаторов поджига для газовых горелок с принудительной тягой. Основная функция — формирование импульсного высокого напряжения для инициирования искрового разряда и устойчивого воспламенения рабочего топлива; применяется в отопительном и промышленном оборудованиях, где требуется надежная инициатизация пламени.

Конструктивные особенности и принцип работы

Устройство построено по классической схеме трансформатора поджига с первичной силовой обмоткой и вторичной высокой напряженности, намотанной на ферритовом магнитопроводе. При подаче сети 50/60 Гц первичная обмотка возбуждается через электронную схему управления, которая формирует импульсы и обеспечивает допустимую рабочую нагрузку с коэффициентом нагрузки ED 50%. Вторичная обмотка имеет конструкцию, оптимизированную для обеспечения напряжения поджига 17 кВ, что достаточно для пробоя межэлектродного промежутка в условиях стандартных зазоров искровых электродов.

В схеме предусмотрен ЕМС-фильтр для подавления помех в диапазоне рабочих частот: это снижает излучение высоковольтных импульсов в питающую сеть и предотвращает ложные срабатывания соседней электроники. Трансформатор с ферритовым ядром и электронная плата герметизируются смолой (поттинг), что улучшает тепловой контакт и механическую стойкость к вибрации и температурным циклам. Корпус выполнен из ударопрочного и термостойкого пластика; терминал — винтовой разъем для надежного подключения питающего кабеля.

Ключевые технические характеристики

• Напряжение поджига 17 кВ: обеспечивает формирование искрового разряда при стандартных расстояниях между электродами, увеличивая вероятность воспламенения топлива при низкой плотности смеси.
• Потребляемая мощность 35 ВА: определяет тепловую нагрузку на трансформатор и требования к источнику питания; 35 ВА ограничивает продолжительную работу до ED 50% без дополнительного охлаждения.
• Ток поджига 26 мА: значение тока вторичной обмотки влияет на энергию искрового разряда; 26 мА обеспечивает достаточную энергию для пробоя и устойчивой ионизации канала пламени без излишней эрозии электродов.
• Частота 50/60 Гц: совместимость с сетями переменного тока в европейском и международном стандарте; электронная схема адаптирована к этим частотам.
• ED 50%: режим работы с упаковкой импульсов и пауз, указывающий на необходимость периодов охлаждения при длительной эксплуатации в циклическом режиме.
• Класс пылевлагозащиты IP 00: отсутствие специальной защиты от проникновения частиц и влаги требует установки внутри защищенных монтажных отсеков при эксплуатации в агрессивной среде.
• Габариты 10.6×9×4.42 см и масса 0.53 кг: компактный форм-фактор облегчает интеграцию в горелочные модули и ограниченные монтажные пространства.
• Длина кабеля питания 560 мм: обеспечивает стандартную удаленность между трансформатором и клеммной колодкой; при необходимости следует использовать удлинение с соблюдением экранирования.

Сценарии эксплуатации и преимущества

Технические сценарии включают интеграцию в промышленные и бытовые горелки с автоматическими системами управления горением, пуск в условиях ограниченного доступа воздуха и запуск при низких температурах. В силу поттинга и применения ферритового сердечника, устройство устойчиво к вибрации и температурным циклам в пределах заявленного диапазона.

• Совместимость с типом T8: может служить заменой существующих модулей в конструкциях, требующих эквивалентной вторичной характеристики.
• Снижение электромагнитных помех: встроенный ЕМС-фильтр минимизирует влияние на соседнюю автоматику и системы управления.
• Простота монтажа: винтовой разъем и компактные габариты упрощают установку в сборочных единицах.
• Устойчивость к тепловым колебаниям: смола обеспечивает теплопроводность и защиту обмоток при кратковременных перегрузках.
• Эксплуатационная предсказуемость: четко заданные параметры тока, напряжения и мощности позволяют рассчитывать долговечность электродов и ресурс системы поджига.

Экспертное заключение

Модель ориентирована на задачи циклического поджига в составе газовых горелок с требованиями по электромагнитной совместимости и компактности. При соблюдении условий монтажа (установка в защищенном отсеке, учет ED 50% и отсутствие воздействия влаги) трансформатор обеспечивает стабильную генерацию искового разряда 17 кВ, достаточного для надежного воспламенения в широком диапазоне топливных смесей. Рекомендована для интеграции в системы, где критична предсказуемость энерговыделения и минимизация помех в питающей сети.
