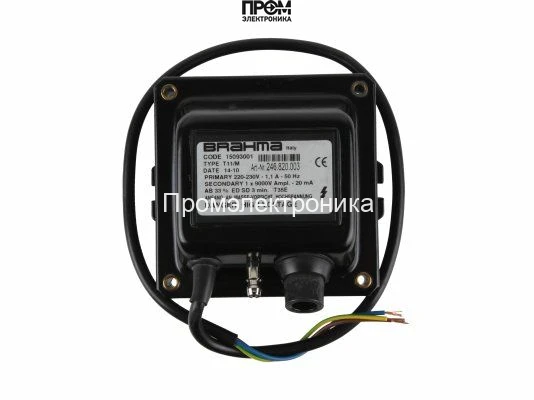

Трансформатор розжига Brahma T11/M 15093061

Полное техническое наименование и назначение

Техническое наименование: Трансформатор розжига Brahma T11/M 15093061. Это компактный промышленный модуль высокого напряжения класса поджига для стационарных горелочных установок. Основное назначение — генерация импульсного высоковольтного напряжения 9 кВ для инициирования электрического разряда между электродом поджига и массой горелки, обеспечивая воспламенение газового или жидкого топлива. Устройство относится к категории трансформаторов для электрического поджига в котельном и технологическом оборудовании.

Функция: создание управляемого высоковольтного импульса для надежного образования искры поджига при заданных условиях давления и состава рабочего топлива.

Конструктивные особенности и принцип работы

Базовая архитектура — импульсный трансформатор с одноконтактным выходом высокого напряжения и встроенной системой первичной обмотки, рассчитанной на питание от сети 220 В, 50 Гц. В первичной цепи трансформатора используются витковые обмотки, оптимизированные по индуктивности и распределению напряжений для минимизации паразитных емкостей и потерь на вихревые токи.

Изоляция обмоток реализована с применением эпоксидной заливки, что снижает риск коронного разряда и повышает dielectric strength при температурных циклах. Принцип работы: при подаче питающего напряжения первичная обмотка накапливает энергию, которая при разрядном цикле через ферритный или железный сердечник трансформируется в импульс высокого напряжения на вторичной стороне. Изоляция и конструктивное размещение выводов минимизируют утечки и радиочастотные выбросы.

Для уменьшения электромагнитных помех реализованы меры экранирования и цепи подавления радиопомех, что снижает влияние на радио- и телевизионную аппаратуру. Подача к кабелю поджига осуществляется через винтовой разъем, обеспечивающий надежный контакт в условиях вибрации.

Ключевые технические характеристики

• Выходное напряжение 9 кВ: обеспечивает достаточную напряжённость поля для надежного пробоя воздушного зазора на типичных длинах электродов в горелках, снижая вероятность повторного поджига.
• Потребляемая мощность 240 ВА / сила тока 1.1 А: определяет тепловую нагрузку на первичную обмотку и требования к питающей линии; важно учитывать при проектировании питания котельной установки.
• Ток поджига 20 мА: контролирует энергию импульса и влияет на устойчивость искрового разряда и износ электрода; оптимален для одноэлектродных схем поджига.
• ED 33% (непостоянный режим): означает допустимую длительность включения в пределах циклов работы; критично для циклических процессов — требуется учет коэффициента заполнения в схемах автоматики.
• Длина питающего кабеля 550 мм: уменьшает паразитное сопротивление обхода и облегчает монтаж в шкафах управления.
• Класс защиты IP00: отсутствие пыле- и влагозащиты указывает на необходимость установки в защищенном шкафу или помещение с контролируемыми условиями окружающей среды.

Сценарии эксплуатации и преимущества

Как работает в реальном сценарии: при команде автоматики на поджиг контроллер подает питание на трансформатор, трансформатор формирует импульс 9 кВ, искра возникает на электроде — топливо воспламеняется; система возвращается в режим контроля пламени. Применение — котельные установки, твердотопливные и жидкотопливные горелки с автоматикой управления горением.

• Простая интеграция: стандартный питающий вход 220 В и винтовой разъем для кабеля позволяют быстро подключать модуль в существующие электрощиты.
• Стабильность искрообразования: оптимизированный ток поджига и конструкция вторичной обмотки обеспечивают воспроизводимый пробой при различных условиях.
• Термическая и диэлектрическая надежность: эпоксидная заливка уменьшает деградацию изоляции при температурных колебаниях.
• Защита от ЭМС: встроенные меры подавления помех минимизируют влияние на периферийное оборудование.
• Монтажные отверстия: ускоряют установку и механическое позиционирование в металлическом шкафу.

Экспертное заключение

Данная модель предназначена для циклических поджигов в промышленной горелочной технике с заданной нагрузкой и частотой включений. Она подходит для систем, где критичны воспроизводимость искры, контроль параметров поджига и интеграция в шкаф управления. Из-за IP00 и режима ED 33% рекомендуется устанавливать модуль в защищенном климатическом отсеке и проектировать систему охлаждения и интервалов работы с учетом коэффициента включения.

В случаях недостатка информации о допустимых перегрузках и быстродействии импульсной схемы следует ориентироваться на общепринятые стандарты трансформаторов поджига и паспортную документацию производителя.
