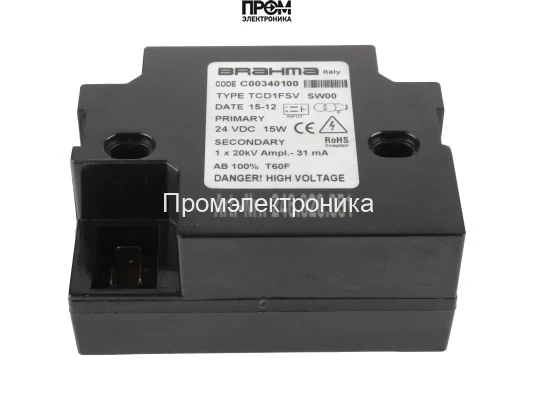

Трансформатор розжига Brahma TCD1FSV C00340100

Трансформатор розжига Brahma TCD1FSV C00340100 — модуль повышения напряжения для формирования искрового разряда в горелочных системах

Это трансформатор розжига класса силовой электроники для газовых и жидкотопливных горелок, разработанный для преобразования сигнала управления с низковольтного источника 24 В в импульсное высокое напряжение порядка 20 кВ. Основная функция — обеспечение стабильного и воспроизводимого искрового разряда, необходимого для надёжного поджига топлива в промышленных и бытовых горелочных установках.

Конструктивные особенности и принцип работы

Внутренняя архитектура представляет собой трансформатор с высокой степенью изоляции первичной обмотки и вторичной обмотки, рассчитанной на пиковые значения до 20 кВ. Первичная обмотка рассчитана на питание 24 В и через импульсный режим работы формирует на вторичной обмотке короткие высоковольтные импульсы. Для ограничения помех в проводимой и излучаемой ЭМ спектре интегрирован ЕМС‑фильтр, соответствующий требованиям директивы 2004/108/EC, что уменьшает вероятность ложных срабатываний и электромагнитных взаимных влияний в шкафах управления.

Критически важный элемент — заливка полиэфирной смолой с повышенной теплопроводностью. Такая конформная заливка обеспечивает два эффекта: продление электрической прочности изоляции за счёт устранения воздушных зазоров и повышение отведения тепла от обмоток и сердечника при длительной нагрузке. Благодаря конструкции и материалам трансформатор допускает непрерывную работу 100% ED без требований к циклическому охлаждению.

Высоковольтный вывод выполнен в виде одного выхода с быстрым разъёмом для кабеля и возможностью винтового крепления поджига диаметром Ø2,5 мм, что упрощает монтаж и замену кабеля в полевых условиях. Корпус из термостойкого и удастойчивого пластика обеспечивает механическую защиту компонентов, но класс защиты указан как IP00, поэтому требуется защита от влаги при установке.

Ключевые технические характеристики

• Питание 24 В: совместимость с типовыми схемами автоматики; низковольтная первичная обмотка снижает требования к коммутации и защитам.
• Выходное напряжение 20 кВ: позволяет формировать стабильный искровой промежуток на стандартных электродах и компенсировать потери в кабеле и пунктах контакта.
• Ток поджига 31 мА: показывает энергию импульса и влияет на надёжность поджига при загрязнённых электродах или повышенных зазорах.
• Мощность 15 Вт: указывает на тепловую нагрузку и требования к терморежиму; в сочетании с ED 100% допускает длительные эксплуатационные циклы при заданном температурном диапазоне.
• ED 100%: рассчитан на постоянное действие без обязательных пауз, важно для непрерывных печей и модулей поджига с частыми срабатываниями.
• Температурный диапазон −20…+60 °C: эксплуатационная устойчивость в типичных промышленных условиях; при уличной установке рекомендуется защита от конденсата.
• Вес 0,42 кг и габариты 8.6×3.55×7 см: компактность упрощает интеграцию в ограниченное пространство горелочных узлов.
• ЕМС‑фильтр и соответствие 2004/108/EC: уменьшение помех и совместимость с системами управления по стандартам электромагнитной совместимости.

Сценарии эксплуатации и преимущества

Типичные кейсы: интеграция в промышленные горелки с автоматикой управления, замена узлов серий TC/TD при ремонте, использование в бытовых котлах с модулями управления 24 В. Устройство целесообразно там, где требуется частый поджиг при ограниченном объёме монтажного пространства и требованиях по электромагнитной совместимости.

• Универсальная интеграция: совместимо с 24‑вольтовыми контроллерами и стандартными кабельными проводками.
• Непрерывная работа: ED 100% обеспечивает применение в режимах с частыми срабатываниями.
• Уменьшение помех: встроенный ЕМС‑фильтр снижает влияние на соседнюю автоматику.
• Простота обслуживания: быстросъёмный высоковольтный разъём и винтовое крепление кабеля упрощают замену в полевых условиях.

Экспертное заключение

Трансформатор Brahma TCD1FSV C00340100 подходит для задач обеспечения воспламенения горелок при средних и высоких циклах включения, где критичны стабильность искрового разряда, совместимость с 24 В логикой и электромагнитная безопасность. При монтаже необходимо обеспечить защиту от влаги из‑за класса IP00 и учитывать требования к отведению тепла в условиях близкой установки к нагревающимся элементам.
