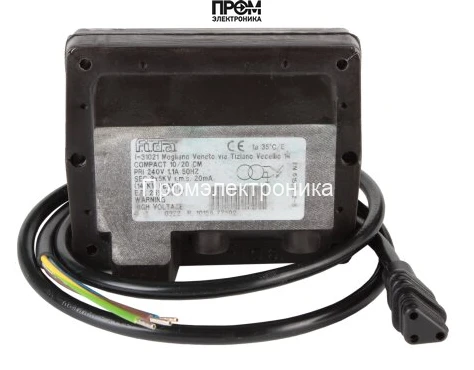

Трансформатор розжига Elco 65323232

Трансформатор розжига Elco 65323232 — назначение и область применения

Трансформатор розжига Elco 65323232 — это специализированный силовой модуль для формирования высоковольтных импульсов в системах поджига промышленных и коммерческих горелок. Устройство класса трансформаторов поджига предназначено для генерации искрового разряда, обеспечивающего воспламенение газовых и дизельных топлив в горелочных камерах. Основная функция — формирование стабильного высоковольтного импульса до 8 кВ при питающем напряжении сети 110 В / 50 Гц.

Конструктивные особенности и принцип работы

Корпус трансформатора выполнен из термостойкого термопластика с оценкой защиты IP44, что обеспечивает устойчивость к проникновению пыли и брызг. Сердечник трансформатора — пресованный электротехнический лист с минимизированными потерями на вихревые токи и оптимизированной магнитной проводимостью для повышения КПД при коротких импульсных режимах.

Первичная обмотка рассчитана на питание 110 В, 50 Гц и рассчитана на рабочий ток до 2 А; вторичная обмотка выполнена многовитковой, с увеличенным числом витков для обеспечения выходного напряжения до 8 кВ. Изоляция между обмотками соответствует промышленным требованиям по выдержке высоких напряжений и термической стабильности; применены материалы с высокой диэлектрической проницаемостью и низкой проницаемостью потерь при повышенной частоте переходных процессов.

Принцип работы: при подаче питающего напряжения первичная обмотка формирует магнитный поток в сердечнике, который при переходном процессе индукции индуцирует на вторичной обмотке импульс высокого напряжения. Контроль длительности импульсов и рабочий цикл задаются внешней управляющей схемой горелки; трансформатор рассчитан на рабочий цикл ED 25% в течение 3 минут, что указывает на допустимость непрерывной работы с периодическими паузами охлаждения.

Выход выполнен через высоковольтный разъем диаметром 4 мм для подключения кабеля поджига; штатный стационарный сетевой кабель имеет длину 960 мм, что обеспечивает удобство монтажа в типовых шкафах управления и клеммных панелях.

Ключевые технические характеристики

• Напряжение поджига 8 кВ: достаточное для надежного образования искрового промежутка в условиях загрязненных электродов и повышенной влажности; увеличивает вероятность инициирования плазменного канала при минимальном времени анод-катодного пробоя.
• Питающее напряжение 110 В, 50 Гц: совместимость со стандартными системами управления горелками и низковольтными трансформаторами в промышленных котельных.
• Ток первичной обмотки 2 А и ток поджига 20 мА: баланс между потребляемой мощностью и эффективностью искрообразования; малые токи вторичной цепи минимизируют риск повреждения электроники при пробоях.
• Класс защиты IP44: допускает монтаж в местах с наличием пыли и брызг, но требует размещения вне прямого попадания струй воды и агрессивных сред.
• Рабочий цикл ED 25% за 3 минуты: рекомендует эксплуатацию с периодическими интервалами работы и охлаждения, важен при расчёте долговременных режимов и теплоотвода.
• Габариты 14×12.5×10.5 см и вес 1.95 кг: компактная форм-фактор позволяет интегрировать модуль в ограниченное пространство монтажных отсеков.

Сценарии эксплуатации и преимущества

Как работает в реальной установке: трансформатор устанавливают вблизи горелочного узла, подключают к блоку управления и к электроду поджига. При команде на розжиг контроллер формирует разрешающий сигнал на первичную обмотку, трансформатор выдает серию высоковольтных импульсов до контактного пробоя, после чего горелка переходит в устойчивое горение.

• Непрерывная эксплуатация в циклическом режиме: соответствует типовым процессам котельных и промышленных печей с периодическими включениями.
• Устойчивость к помехам: конструкция и экранирование минимизируют влияние электромагнитных помех на соседнюю автоматику.
• Простота монтажа: штекерный высоковольтный выход и готовый сетевой кабель сокращают время установки и исключают дополнительные соединения на площадке.
• Совместимость со стандартами горелочной автоматики: параметры соответствуют требованиям типовых блоков управления и систем безопасности.

Экспертное заключение

Трансформатор Elco 65323232 подходит для задач обеспечения повторяемого и надежного искрового разряда в промышленных и коммерческих горелочных установках при циклическом режиме работы. Модель целесообразно использовать при ограниченном пространстве монтажа, требовании защита IP44 и необходимости согласования с питающей сетью 110 В. При проектировании систем необходимо учитывать ED 25% и обеспечить адекватный теплоотвод и защиту от прямого увлажнения.
