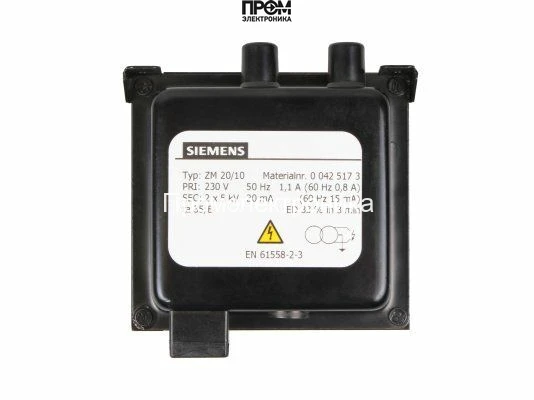

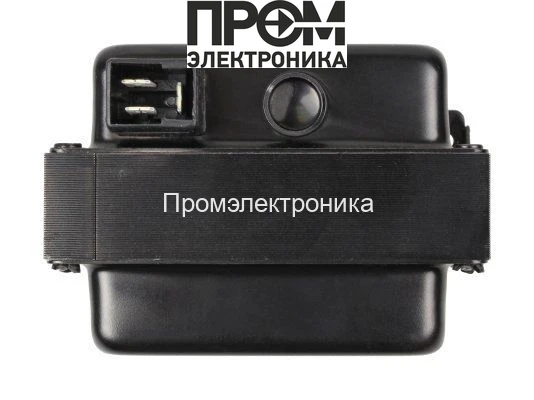

Трансформатор поджига Siemens ZM 20/10 00425173

Трансформатор поджига Siemens ZM 20/10 00425173 — назначение и область применения

Это специализированный силовой преобразователь класса трансформатор поджига, предназначенный для формирования высоковольтных импульсов, необходимых для инициирования электрической дуги в импульсных и непрерывных горелочных системах. Устройство относится к категории модулей розжига для промышленного и отопительного оборудования и используется в горелках дизельного и газового типов для создания стабильной искровой или коронной зоны.

Основная функция — преобразование сетевого напряжения 230 В переменного тока в требуемое вторичное высокое напряжение с параметрами 2х5 кВ и обеспечением тока поджига 20 мА при рабочем токе первичной обмотки порядка 1.1 А.

Конструктивные особенности и принцип работы

Конструкция основана на классической схеме повышающего трансформатора с двумя вторичными выводами, обеспечивающими симметричный выход 2х5 кВ. В первичной цепи трансформатора реализована намотка для сети 230 В, рассчитанная на ток 1.1 А, что определяет тепловую нагрузку и требования к охлаждению при цикле работы.

Принцип работы: при подаче питания первичная обмотка формирует магнитный поток в сердечнике; вторичные обмотки генерируют высокое напряжение, необходимое для пробоя газовой среды в свече поджига или между электродами. Для инициации дуги важны амплитуда напряжения и длительность импульса — при токе поджига 20 мА обеспечивается устойчивая и повторяемая ионизация топливно-воздушной смеси в пределах типичных зазоров горелочных электродов.

Параметр ED 33% указывает на допустимую продолжительность включения в цикле работы; это влияет на тепловой режим: при длительности более указанной требуются дополнительные меры по отводу тепла либо снижения скважности работы. Типовые инженерные решения для этого класса включают применение изоляционных компаундов или вакуумной пропитки обмоток и использование цементной или пластиковой оболочки для механической защиты и электрической изоляции.

Ключевые технические характеристики

• Напряжение поджига 2х5 кВ: обеспечивает необходимую амплитуду для пробоя газового промежутка в широком диапазоне давления и зазора; влияет на выбор зазора электродов и требования к изоляции корпуса.
• Ток поджига 20 мА: ограничивает энергию импульса и гарантирует повторяемый поджиг без избыточного износа электродов; важен для расчёта минимальной энергии искры и длительности импульса.
• Сила тока первичной обмотки 1.1 А: определяет тепловую мощность и требования к сечению проводников в питающей линии; напрямую влияет на расчет температуры обмоток при ED 33%.
• Продолжительность работы ED 33%: регламентирует циклическую нагрузочную способность, критична при частых запусках; при длительных режимах требуется снижение рабочей скважности.
• Совместимость с горелками: проверена для моделей Elco EL 02B.10, EL 03B.20, EL 03B.30; это влияет на подбор монтажных креплений и длину выводных кабелей.
• Производитель и происхождение — Siemens, Германия: указывает на соответствие отраслевым нормам и ожидаемый уровень контроля качества и материаловой базы.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при запуске горелки контроллер задаёт серию импульсов на первичную обмотку; трансформатор формирует высоковольтную разность потенциалов, вызывающую ионизацию; далее реализуется стабильное воспламенение топлива. Для чего нужен: обеспечивает надёжный старт горелочных установок в условиях смены давления, влажности и состава топлива.

• Точная интеграция в системы поджига: подходит для замены в сериях Siemens ZM и совместимых модификациях.
• Повторяемость импульсов: важна для автоматических циклов розжига и минимизации времени прогрева котельного агрегата.
• Доступность монтажа: винтовая нарезка на клеммах упрощает подключение и техническое обслуживание.
• Рассчитан на индустриальные циклы: ED 33% и конструкция под эксплуатацию в отопительном оборудовании.

Экспертное заключение

Модель Siemens ZM 20/10 00425173 подходит для задач частых пусков и контроля воспламенения в промышленных и бытовых отопительных установках при условии соблюдения рекомендованных скважности и теплоотвода. Рекомендуется для интеграторов и сервисных инженеров, проектирующих схемы розжига с требованием стабильного высоковольтного импульса 2х5 кВ и допустимым током поджига 20 мА.
