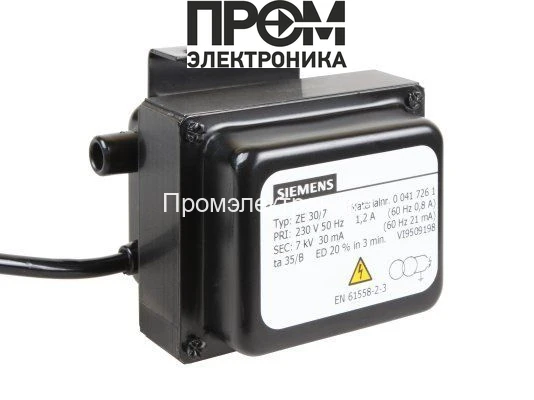

Трансформатор поджига Siemens ZE 30/7 00417261

Трансформатор поджига Siemens ZE 30/7 00417261 — техническое назначение

Трансформатор поджига Siemens ZE 30/7 00417261 — устройство класса силовой высоковольтной аппаратуры для получения импульсного высокого напряжения, предназначенное для инициирования электрического разряда в камерах сгорания и на верхней границе форсунок горелочных систем. Применяется в промышленных и коммунально-котельных агрегатах, где требуется стабильный и реплицируемый электрический разряд для надежного поджига топлива.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме повышающего трансформатора с отдельной первичной и вторичной обмотками на ферритовом/стальном магнитопроводе, оптимизированном под импульсную работу. При подаче питающего напряжения 230 В через первичную обмотку формируется магнитный поток, который индуктивно преобразуется во вторичной обмотке с коэффициентом, обеспечивающим выходное напряжение 1х7 кВ. Конструкция учитывает требования к изоляции витков и контролю диэлектрической прочности при импульсных перенапряжениях и коронном распределении по поверхности.

Принцип образования искрового разряда реализован через концентрацию высокого напряжения на конце штекерного выхода Ø4 мм и формирование электрического поля, превышающего пробивное напряжение электрического промежутка. Ток разряда ограничивается вторичной ёмкостью и индуктивностью трансформатора, что приводит к рабочему току поджига 30 мА. Для устойчивой работы в циклическом режиме предусмотрены расчётные параметры теплового баланса и режим работы ED 20%, предотвращающие перегрев изоляции и магнитопровода.

Ключевые технические характеристики

• Напряжение поджига 1х7 кВ: обеспечивает требуемую напряжённость поля для инициации искрового разряда в стандартных газовых и масляных горелочных камерах; высокий запас напряжения компенсирует потери на кабеле и контактах.
• Ток поджига 30 мА: сбалансирован для формирования достаточно мощного разряда при минимальном тепловом воздействии на электроды и минимальном риске разрушения изоляции вторичной цепи.
• Питание 230 В / рабочий ток 1.2 А: согласовано с общепромышленной сетью; первичная нагрузка определяет требования к предохранителям и цепям управления/контроля.
• ED 20% (циклическая продолжительность работы): параметр термального расчёта, указывающий допустимую долю рабочего времени в цикле; важен для подборa схемы охлаждения и режима эксплуатации при частых включениях.
• Длина кабеля питания 270 мм / штекер Ø4 мм: конструктивные параметры для монтажа в ограниченном пространстве горелочного отсека; штекерные соединения минимизируют контактное сопротивление и упрощают замену модуля.
• Производство — Германия: указывает на применение промышленных стандартов изоляционных материалов и контроля качества сборки.

Сценарии эксплуатации и преимущества

Как работает в типичных сценариях: при запуске горелки блок управления подаёт питание на трансформатор, формируется высоковольтный импульс, электрический разряд появляется в искровом промежутке форсунки или электродов, обеспечивая воспламенение топливной смеси. Для чего нужен: служит интерфейсом между низковольтной системой управления и высоковольтной искровой системой горелки, гарантируя повторяемость поджигов при широком диапазоне температур и влажности.

• Повторяемость искровых разрядов: снижает вероятность пропусков поджига при изменениях состава топлива и параметров воздушной смеси.
• Тепловая стабильность при ED 20%: допустима для режимов с периодическими запусками и частыми отключениями без дополнительного жидкостного охлаждения.
• Компактность и стандартизированные разъёмы: упрощают интеграцию и техобслуживание.
• Снижение коррозионных и коронных эффектов: при корректной установке и заземлении уменьшают износ электродов и поддерживают срок службы.

Экспертное заключение

Модель Siemens ZE 30/7 00417261 предназначена для задач, требующих стабильного импульсного поджига с умеренным током разряда и контролируемым тепловым режимом. Рекомендована для промышленных горелочных агрегатов и котельных, где цикличность работы не превышает ED 20% и необходимы стандартизированные штекерные соединения. При выборе следует учитывать требования по заземлению, длине вторичной линии и условиям по диэлектрической прочности искрового промежутка.
