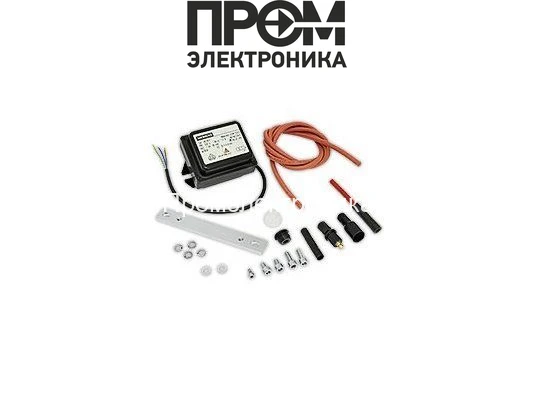

Трансформатор поджига Siemens ZE 30/7 00415109 в комплекте

Трансформатор поджига Siemens ZE 30/7 00415109 — техническое назначение

Трансформатор поджига Siemens ZE 30/7 00415109 в комплекте — это специализированное силовое устройство класса «трансформатор высокого напряжения для поджига», предназначенное для формирования импульсного или непрерывного высокого напряжения на поджигающем электроде горелочных агрегатов. Применяется в промышленном и коммунальном оборудовании для инициации искрового разряда при запуске газовых и жидкотопливных горелок. Основная функция — преобразование сетевого напряжения 230 В в рабочее выходное напряжение 1×7 кВ для надежного формирования искры и запуска пламени.

Конструктивные особенности и принцип работы

Устройство реализовано по принципу трансформаторного повышения напряжения: на первичной обмотке формируется магнитный поток при подаче сети 230 В, магнитный поток передаётся через сердечник на вторичную обмотку с большим числом витков, что обеспечивает коэффициент трансформации, достаточный для получения порядка 7 кВ на выходе.

Для генерации искрового разряда важны не только амплитуда напряжения, но и динамические параметры: внутреннее распределение индуктивности, утечки магнитного потока и сопротивление обмоток определяют форму фронта и длительность импульса. В трансформаторах поджига типично применение конструктивных решений, снижающих паразитные ёмкости между обмотками и увеличивающих изоляционную прочность, что уменьшает вероятность преждевременных пробоев при высоком пиковом напряжении.

Подключение кабеля поджига выполняется через винтовую клеммную нарезку, что обеспечивает механическую фиксацию и низкое переходное сопротивление контакта. Корпус и внутренние изоляционные материалы спроектированы с учётом требований электробезопасности и стойкости к частичным разрядам; при отсутствии детальных параметров конкретной модели следует ориентироваться на нормы IEC/EN, применимые к трансформаторам поджига.

Ключевые технические характеристики

• Выходное напряжение 1×7 кВ: обеспечивает достаточный потенциал для пробоя зазора между электродом и массой при стандартных условиях горелочных камер; влияет на стабильность зажигания при изменении зазора и загрязнении электрода.
• Входное напряжение 230 В: совместимость с промышленной сетью питания без дополнительных преобразователей, упрощает монтаж и интеграцию в существующие панели управления.
• Винтовая клеммная нарезка: обеспечивает надёжный электрический контакт и эксплуатационную удобочитаемость при техническом обслуживании; критична для минимизации переходных потерь и перегрева на контакте.
• Производитель Siemens (Германия): соответствует требованиям управляемого производства и сертификационным практикам; наличие процедур контроля изготовления снижает разброс электрических параметров между экземплярами.
• Изоляционные требования и стандарты: конструкция ориентирована на выполнение норм по изоляции и частичным разрядам; это влияет на долговечность в условиях влажности, загрязнений и более высоких температур корпуса.

Сценарии эксплуатации и преимущества

Для чего нужен этот трансформатор и как он работает в реальных кейсах: при запуске горелки управляющая логика открывает подачу газа и подаёт команду на формирование искры. Трансформатор повышает сетевое напряжение до уровня, при котором между поджигающим электродом и массой возникает устойчивый пробой. Это ключевой элемент цепочки безопасности и запуска, совместимый с импульсными схемами управления и традиционными системами розжига.

• Интеграция в существующие установки: прямое подключение к 230 В и стандартные клеммы сокращают время замены и наладки.
• Стабильность под нагрузкой: конструктивные решения по уменьшению паразитных потерь повышают устойчивость искрообразования при изменении рабочих условий.
• Техническое обслуживание: модульный подход и доступные клеммы упрощают диагностику и замену без демонтажа всего узла горелки.
• Соответствие категориям безопасности: проектирование по стандартам индустрии снижает риск электрических пробоев и повышает предсказуемость поведения при экстремальных условиях.

Экспертное заключение

Трансформатор поджига Siemens ZE 30/7 00415109 предназначен для задач инициирования искрового разряда в промышленных горелках с традиционной схемой розжига. Модель подходит для эксплуатации в составе систем, где критична воспроизводимость искрообразования и минимальное время реакции при подаче команды на розжиг. Для проектов с повышенными требованиями к частоте импульсов или специфическими ограничениями по форме сигнала следует сверять электрические паспорта и согласовывать с управляющей электроникой. В типичных сценариях эксплуатации изделие обеспечивает предсказуемую работу при корректной установке и соблюдении требований по изоляции и зазорам.
