Трансформатор поджига ITW BW12126-00

Трансформатор поджига ITW BW12126-00 — назначение и область применения

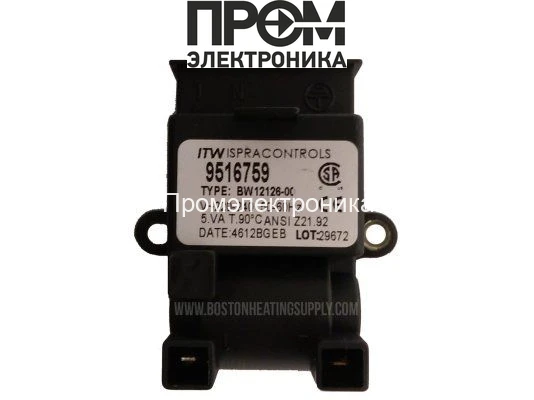

Трансформатор поджига ITW BW12126-00 — электронный модуль высокого напряжения, предназначенный для создания искрового разряда в системах автоматического розжига отопительных горелок. Класс устройства — трансформатор поджига для промышленных и бытовых горелочных агрегатов. Основная функция — генерация стабильного высоковольтного импульса для воспламенения топливовоздушной смеси в камере сгорания.

Конструктивные особенности и принцип работы

Устройство выполнено в оболочке из термостабильного пластика, обеспечивающей механическую защиту и частичную теплоизоляцию. Внутри корпуса расположен низковольтный первичный контур с сетевым входом 220–240В, электронная схема управления и высоковольтный трансформатор с вторичной обмоткой, рассчитанной на генерацию импульсов высокого напряжения. Важная часть конструкции — система изоляции вторичной обмотки и выходного электрода для обеспечения требуемого электрического поля без коронарных утечек.

Принцип работы основан на преобразовании переменного сетевого напряжения через фильтр и выпрямитель в интерфейс питания управляющей электроники, которая формирует высоковольтные пакетные импульсы. Эти импульсы передаются на вторичную обмотку трансформатора, где происходит повышение напряжения до величины, достаточной для пробоя зазора между электродом и массой горелки. Импульсная форма, частота и длительность контролируются схемой управления для обеспечения повторяемости искры и минимизации электрических помех.

Ключевые технические характеристики

• Входное напряжение 220–240В: совместимость с сетями переменного тока низкого напряжения без дополнительных преобразователей; влияет на необходимость снижения помех и обеспечение стабильного питания при колебаниях сети.
• Генерация высоковольтного импульса: параметр вторичной обмотки и форма импульса определяют вероятность надежной инициации искрового разряда при заданном зазоре и условиях влажности; важен для стабильного розжига при разных топливах.
• Пластиковый корпус: обеспечивает электрическую изоляцию и защиту от механических воздействий; эксплуатационные ограничения — температурный диапазон и стойкость к маслу/агрессивной среде в обслуживаемом отсеке.
• Двухполюсный штекер питания: упрощает замену и сервисное подключение; снижает риск неправильной полярности при монтаже.
• Внешний штекер заземления: обязательный элемент для обеспечения защитного потенциала корпуса и снижения риска опасных пробоев при накоплении зарядов.
• Крепеж M4×12 мм (2 шт.): стандартизированное крепление для быстрой фиксации в монтажной плите горелки с выдерживанием вибрационной нагрузки и тепловых расширений.
• Артикул производителя 9516759, бренд ITW: информация для подбора совместимых деталей и сопоставления электрических характеристик с сервисной документацией.

Сценарии эксплуатации и преимущества

Как работает трансформатор в реальном применении: при старте автоматики горелки управляющий контроллер подает команду на формирование серии высоковольтных импульсов. Трансформатор повышает напряжение до пробойного уровня, образуется искра между электродами — смесь воспламеняется. При отказе розжига контроллер анализирует обратную петлю и при необходимости повторяет попытки в заданном алгоритме.

• Интеграция в автоматические горелки: прямое подключение к типовым управляющим платам без дополнительных модулей.
• Надёжность поджига при изменении условий: импульсный режим обеспечивает большую вероятность воспламенения при загрязнении электродов или повышенной влажности по сравнению с непрерывными схемами.
• Простота монтажа и обслуживания: стандартизированные штекеры и крепёж уменьшают время замены в сервисных операциях.
• Защита от электрических помех: конструкция и фильтрация питания снижают влияние на соседние электронные блоки управления.

Экспертное заключение

Трансформатор поджига ITW BW12126-00 подходит для систем отопления с автоматикой розжига, где требуются повторяемые высоковольтные импульсы при входном питании 220–240В. Конструкция учитывает стандартные требования по креплению и заземлению, что облегчает интеграцию в модули горелок. При выборе следует сопоставлять параметры вторичной обмотки и требования к зазору электродов, а также учитывать температурный режим установки и воздействие агрессивных сред в монтажном отсеке. Для обеспечения долговременной эксплуатации рекомендуется соблюдение сервисных процедур по проверке изоляции и состояния выводов.
