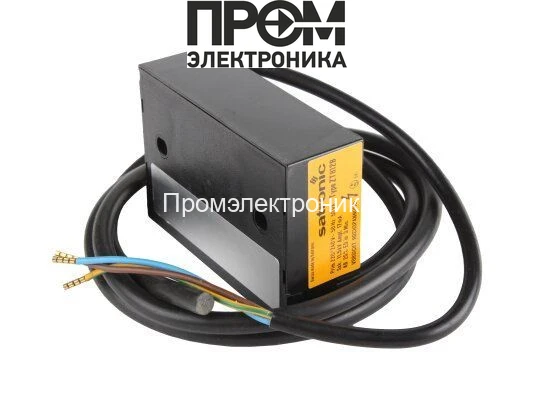

Трансформатор розжига Satronic / Honeywell ZT 812B

Трансформатор розжига Satronic / Honeywell ZT 812B — техническое назначение

Данное устройство относится к классу электромагнитных трансформаторов высокого напряжения для импульсного поджига топливной смеси в автоматических горелках. Его основная функция — генерация импульсного высокого напряжения 11,5 кВ для формирования устойчивого электростатического/искрового разряда между электродами поджига в камерах сгорания газовых и жидкотопливных горелок.

Конструктивные особенности и принцип работы

По конструктивной схеме трансформатор ZT 812B представляет собой трансформатор с раздельными первичной и вторичной обмотками, выполненный в компакtnом пластиковом корпусе с тепло- и электроизоляционными свойствами, рассчитанными на эксплуатацию при повышенных рабочих температурах. На входе — первичная обмотка, рассчитанная на сетевое напряжение 220–240 В и сетевую частоту 50 Гц. Первичная обмотка через цепь управления питается импульсным драйвером блока управления горелки, что формирует кратковременные токовые импульсы.

Вторичная обмотка выполнена с большим числом витков и повышенным коэффициентом трансформации, что обеспечивает выходное пиковое напряжение 11,5 кВ. Конструкция вторичной обмотки и геометрия выводов оптимизированы для минимизации кавитации электрического поля и снижения риска коронного разряда и частичных разрядов при рабочем межэлектродном зазоре. Для повышения надежности применяется силиконовый силовой кабель с высокой диэлектрической прочностью для вывода HV-импульса к электродам поджига.

Трансформатор рассчитан на периодический режим работы с рабочим циклом ED 25%, что означает допустимую длительность включения не более четверти периода цикла для предотвращения перегрева. Номинальный потребляемый входной показатель — 50 ВА, а ток поджига на выходе — ≈17 мА, что согласуется с требованиями к энергиям искрового разряда для надежного воспламенения смесей в типичных горелочных камерах.

Ключевые технические характеристики

• Выходное напряжение 11,5 кВ: обеспечивает достаточную электрическую напряженность для образования искры при межэлектродном зазоре 2–3 мм, что минимизирует требования к точности позиционирования электродов и снижает вероятность ложных пропусков поджига.
• Ток поджига 17 мА: определяет энергию импульса; в сочетании с длительностью импульса регулирует воспламеняемость и тепловую нагрузку на электроды и изоляторы.
• Потребляемая мощность 50 ВА: отражает тепловую нагрузку на трансформатор при рабочем цикле; использование в ED25% позволяет сохранять температурный режим в пределах допустимого без дополнительного активного охлаждения.
• Режим работы ED 25%: оговаривает допустимую долговременную нагрузку и служит критерием при проектировании систем управления горением для предотвращения термического старения обмоток.
• Класс защиты IP40: указывает на защиту от крупных твердых частиц; для монтажа в условиях повышенной запылённости требуется внешняя защита или герметичная компоновка горелочного отсека.
• Диапазон рабочей температуры −10…+60 °C: определяет климатическое применение и требует соответствующей селекции материалов изоляции и уплотнений при эксплуатации в уличных установках или неотапливаемых помещениях.
• Габаритный и масс-коэффициент (0,23 кг): облегчённый корпус упрощает интеграцию в компактные монтажные ниши горелок и снижает механические нагрузки на крепления.

Сценарии эксплуатации и преимущества

Как работает трансформатор в реальной системе: управляющая электроника формирует серию импульсов в первичной цепи; трансформатор повышает напряжение, сформированный HV-импульс проходит по силиконовому выводу к электродам; при достижении потенциала, превышающего напряжение пробоя межэлектродного зазора, возникает искровой разряд, инициирующий воспламенение топливной смеси.

• Автоматические циклы поджига в бытовых и промышленных котлах: подходит для стандартных циклов розжига в котельных и теплообменных системах с повторными короткими импульсами.
• Коммерческие водогрейные установки: обеспечивает стабильность розжига при переменных условиях подачи воздуха и топлива.
• Резервирование и замена в экстренных ремонтах: стандартные электрические параметры и механическая компоновка позволяют оперативно заменить модуль в полевых условиях.
• Совместимость с силиконовыми высоковольтными кабелями: уменьшает потери на утечки и повышает устойчивость к старению при высокой температуре.

Экспертное заключение

Трансформатор Satronic / Honeywell ZT 812B технически предназначен для задач цикличного поджига в газовых и жидкотопливных горелках с умеренными рабочими нагрузками и температурными условиями. При условии соблюдения монтажных требований — поддержания зазора 2–3 мм, подключения через силиконовый HV-кабель и эксплуатации в пределах ED 25% и температурного диапазона — он обеспечивает воспламенение с предсказуемой энергетикой искры и стабильной электрической изоляцией. Для высоконагруженных, непрерывно действующих сценарифов требуется выбор трансформатора с иным ED или системой активного охлаждения.
