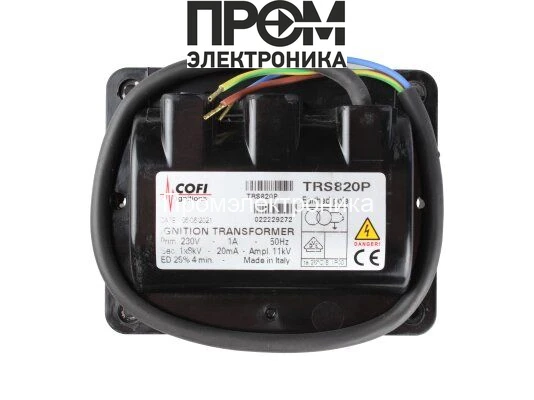

Трансформатор розжига Riello TRS820P

Трансформатор розжига Riello TRS820P — назначение и область применения

Трансформатор розжига Riello TRS820P — электромеханическое устройство класса итальянских промышленных запчастей для газовых горелок и котельных агрегатов. Основная функция — формирование импульсного высокого напряжения поджига для зажигания горючей смеси в форсунке. Применяется в отопительных горелках малой и средней мощности, в системах автоматического розжига с частотой сети 50 Гц и номинальным питанием 230 В. Технический класс — компонент модульной электросхемы розжига, совместимый с конструктивными стандартами промышленного оборудования.

Конструктивные особенности и принцип работы

Устройство выполнено по одноступенчатой трансформаторной схеме с изолированной первичной и вторичной обмотками. На первичную обмотку подаётся сетевое напряжение 230 В, 50 Гц, которое через магнитный сердечник преобразуется в высокое импульсное вторичное напряжение. Вторичная обмотка рассчитана на выходное напряжение поджига 8 кВ, обеспечиваемое за счёт числа витков и коэффициента трансформации.

Для ограничения рабочего времени предусмотрен режим рабочей нагрузки по стандарту ED(DU) 25%, что отражает цикличность включения при импульсном управлении. Ограничение длительности предотвращает перегрев изоляции и сердечника при длительном включении. Номинальный ток вторичной цепи поджига — 20 мА, что обеспечивает достаточную энергию искрового разряда при диаметре штекерных разъёмов для кабелей поджига 4 мм. Номинальный ток первичной цепи — 1 А, что определяет требования к предохранителям и коммутационной аппаратуре.

Ключевые конструктивные элементы: магнитопровод с оптимизированным зазором для стабильности напряжения под нагрузкой, термостойкая изоляция обмоток, штекерные разъёмы для быстрого ремонта и замены, зафиксированная длина питающего кабеля 380 мм. Класс защиты указан как IP 00, то есть устройство не имеет специальной защиты от пыли и влаги и должно устанавливаться в корпусах или в защищённых от агрессивной среды отсеках.

Ключевые технические характеристики

• Напряжение питания 230 В, 50 Гц: совместимость с промышленной сетью, предопределяет требования к стабилизации и фильтрации помех в цепи управления.
• Выходное напряжение поджига 8 кВ: обеспечивает пробой зазора свечи/электрода при стандартных величинах давления и состава смеси; слишком малое напряжение снижает надёжность поджига, завышенное — увеличивает износ изоляции.
• Ток поджига 20 мА: определяет энергию искры и скорость ионизации канала, влияет на период стабильного воспламенения при изменении температуры и влажности среды.
• Номинальный ток 1 А: задаёт параметры первичной цепи и требования к элементам цепи защиты (автоматы, предохранители).
• ED(DU) 25%: режим включения с циклом работы 25% предотвращает термическое разрушение изоляции при непрерывной работе и указывает на необходимость периодического охлаждения при длительных эксплуатационных нагрузках.
• Габариты 8.54x7x9 см, масса 0.55 кг: компактность обеспечивает лёгкую интеграцию в монтажные отсеки горелочных блоков и минимальную инерционность по тепловыделению.
• Штекерные разъёмы 4 мм и длина кабеля 380 мм: стандартизированные интерфейсы для быстрой замены и минимизации переходных сопротивлений в высоковольтной цепи.

Сценарии эксплуатации и преимущества

Устройство предназначено для установки в отопительное и технологическое оборудование с циклическим розжигом: атмосферные и наддувные горелки, автономные котельные, промышленное отопление. Типичные сценарии: холодный пуск при пониженных температурах, частые повторные розжиги при модуляционном управлении, аварийные циклы тестирования системы розжига.

• Простота замены: штекерная компоновка и компактные габариты обеспечивают быстрый ремонт без разборки корпуса горелки.
• Стабильность импульса: конструкция сердечника и параметры обмоток минимизируют дрейф напряжения при изменении температуры и питающего напряжения.
• Совместимость: соответствует стандартным электротехническим интерфейсам горелочных модулей Riello и аналогичных производителей.
• Требования к установке: обязательная установка в сухой защищённой камере из‑за класса защиты IP 00 и контроль режима ED для предотвращения термического износа.

Экспертное заключение

Riello TRS820P рассчитан на роль штатного трансформатора розжига в системах с циклическим характером включений и умеренными требованиями по длительности непрерывной работы. Подходит для задач с необходимостью обеспечивать устойчивый искровой разряд при номинальном давлении и стандартном составе газов. Критические условия эксплуатации (влага, пыль, длительный непрерывный режим) требуют дополнительной защиты или выбора трансформатора с иным классом ED/IP. При проектировании системы розжига следует учитывать параметры 8 кВ/20 мА, ED 25% и предусмотреть соответствующую коммутацию в первичной цепи.
