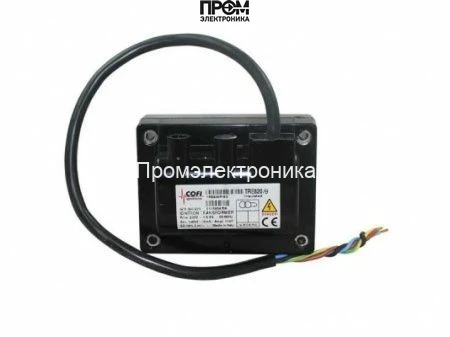

Трансформатор розжига Cofi TRE820/9

Полное техническое наименование и назначение

Трансформатор розжига Трансформатор розжига Cofi TRE820/9 — это специализированное силовое устройство класса импульсных повышающих трансформаторов для систем поджига газовых и жидкотопливных горелок в промышленных котлах и тепловых агрегатах. Основная функция — генерация высоковольтного импульса требуемой амплитуды и энергии для надёжного воспламенения топливной смеси при повторяющихся циклах включения в режимах прерывистой нагрузки.

Конструктивные особенности и принцип работы

Устройство представляет собой понижающе-повышающий трансформатор с обмотками, рассчитанными на работу от сети 230 В и формирующими на вторичной стороне импульсы порядка 4 кВ. Конструкция опирается на классическую топологию с ферритным или ламинированным сердечником, оптимизированным под короткие импульсы высокой амплитуды и высокой крутизны фронта. Повышение напряжения достигается через соотношение витков первичной и вторичной обмоток при сохранении допустимого уровня изоляции между обмотками.

Электрическая схема учитывает параметры тока поджига 20 мА и рабочий ток первичной обмотки 0.9 А. Импульсный ток поджига формирует искровой разряд между электродами свечи или наконечника; энергия искры определяется произведением напряжения, тока и длительности импульса. Для ограничения перегрева и тепловой нагрузки реализован ограниченный коэффициент рабочего цикла ED 19%, что отражает допустимую длительность включённого состояния за период, необходимую для теплового баланса и долговечности изоляции.

Кабельные и коммутационные элементы: длина кабеля питания 150 мм и штекерные разъёмы поджига диаметром Ø4 мм. Отсутствие класса защиты (IP00) требует инсталляции в защищённом кожухе или шкафу с соблюдением прокладки кабелей и заземления для предотвращения коронных разрядов и внешних загрязнений.

Ключевые технические характеристики

• Напряжение поджига 4 кВ: обеспечивает достаточную электрическую прочность для пробоя промежутка в камерах сгорания и типов свечей с высокими пробивными напряжениями; влияет на длину воздушного зазора и выбор наконечников.
• Ток поджига 20 мА: определяет энергию импульса и скорость формирования устойчивой пламенной фронты; слишком низкий ток снижает вероятность воспламенения при загрязнённых электродах.
• Рабочий ток 0.9 А при 230 В: характеризует нагрузку первичной обмотки; влияет на выбор предохранителей и сечения питающего кабеля, а также на тепловое выделение в корпусе.
• Продолжительность работы ED 19%: указывает на импульсный режим эксплуатации; необходимо проектировать цикл включений так, чтобы средняя нагрузка не превышала допустимой для сохранения параметров изоляции и магнитопровода.
• Класс защиты IP00: требует внешней защиты от пыли и влаги; критично в влажных котельных и открытых помещениях — обязательна герметизация монтажной зоны.
• Габариты 7.2x4.2x4.47 см, вес 0.16 кг: компактность облегчает интеграцию в ограниченные монтажные ниши и замену в узлах обслуживания.
• Штекерные разъёмы Ø4 мм и длина кабеля 150 мм: стандартизируют интерфейс с электродами и упрощают модульную замену.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: при командном сигнале блока управления первичная обмотка через управляющий ключ нагружает магнитопровод; вторичная формирует импульс высокого напряжения, передаваемый к электроду. При повторных циклах ключевые факторы — восстановление теплового баланса, предотвращение частичного разряда и контроль короны на местах соединений.

• Интеграция в промышленные котлы: подходит для систем с циклическим поджигом и дистанционным управлением.
• Модульность обслуживания: штекерные соединения упрощают замену без демонтажа кабельных трасс.
• Контроль над энергией импульса: позволяет обеспечить стабильный розжиг при изменении состава топливовоздушной смеси.
• Компактность: снижает требования к месту установки в ограниченных монтажных нишах.

Экспертное заключение

Трансформатор Cofi TRE820/9 рассчитан на прерывистые режимы поджига с ограниченным рабочим циклом. Подходит для котловых установок и горелочных модулей, где требуется формирование высоковольтных импульсов порядка 4 кВ при контролируемом токе поджига. Важные условия эксплуатации: установка в защищённом корпусе из‑за IP00, корректное заземление, соблюдение пределов ED и использование соответствующих защитных элементов по току на вводе.
