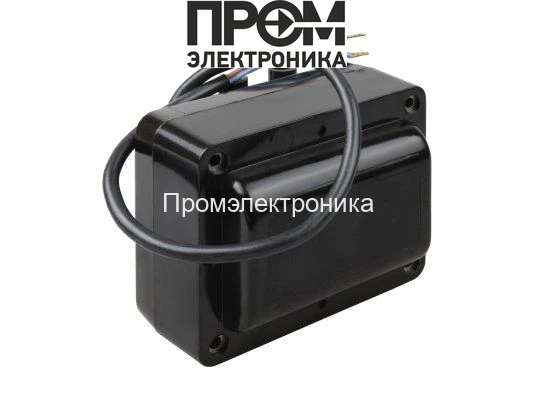

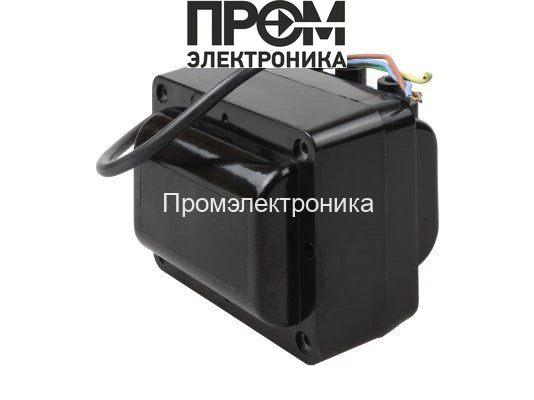

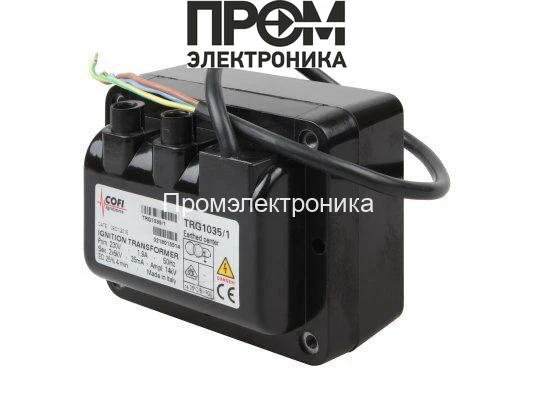

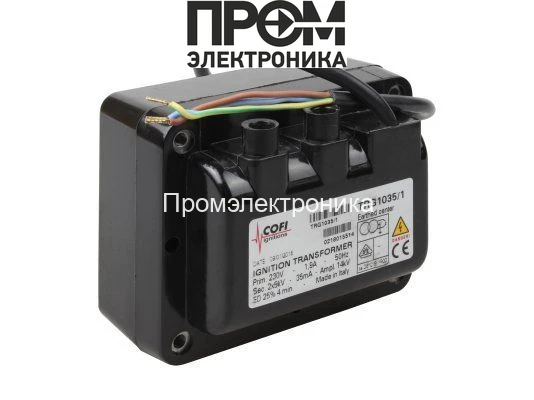

Трансформатор поджига Cofi TRG1035/1

Трансформатор поджига Cofi TRG1035/1 — назначение и область применения

Трансформатор поджига Cofi TRG1035/1 — это электромеханический модуль класса устройств высоковольтного розжига, предназначенный для формирования импульсов высокого напряжения из сети переменного тока 230 В и обеспечения стабильной и контролируемой инициации искрового разряда в камерах сгорания горелочных агрегатов. Основная функция — генерация двухканального высокого напряжения 2x5кВ для питания электродов поджига и обеспечения воспламенения топливно-воздушной смеси в промышленных и бытовых горелках.

Конструктивные особенности и принцип работы

Устройство реализовано по схеме высоковольтного трансформатора с высокочастотным первичным генератором и двухполюсным вторичным выводом. На входе модуль принимает сетевое напряжение 230В, которое через фильтр и узел импульсного преобразования формируется в прямоугольные/пиловидные управляющие сигналы для силового ключа. Силовой ключ управляет первичной обмоткой трансформатора повышающей конструкции; вторичная обмотка имеет изолированные выводы на два высоковольтных выхода.

Принцип работы основан на преобразовании энергоёмкости первичного импульса в необходимую амплитуду вторичного напряжения с учетом индуктивных и ёмкостных потерь. Для обеспечения короткого и стабильного искрового импульса используется ограничение длительности включения — ED 25%, что соответствует допустимому рабочему циклу при циклической эксплуатации. Высоковольтные выходы рассчитаны на 2×5кВ и снабжены штекерными разъёмами Ø4 мм для быстрого подключения электродов.

Ключевые технические характеристики

• Выходное напряжение 2×5кВ: обеспечивает достаточную амплитуду пробоя для зажигания смесей с высокой вязкостью и разрежённостью, снижая зависимость от расстояния между электродами и поддерживая запас по электрической прочности.
• Ток поджига 35мА: ограничивает энергию разряда, минимизирует эрозию электродов и тепловую нагрузку на камеру розжига при сохранении стабильной инициации.
• Сила тока 1.9А (потребление): характеризует нагрузку на первичную сеть и определяет требования к проводке и предохранительной аппаратуре при монтаже.
• Продолжительность работы ED 25%: определяет допустимый коэффициент нагрузки по времени; при циклической эксплуатации необходим цикл охлаждения не менее 3:1 для поддержания температурного режима.
• Длина кабеля питания 370мм: обеспечивает стандартный запас для установки в типовой монтажной нише горелки; при необходимости удлинения следует учитывать падение напряжения и экранирование для снижения помех.
• Штекерные разъёмы Ø4мм: упрощают монтаж и замену электродов, обеспечивая повторяемое контактное сопротивление и безопасность при демонтаже.
• Страна производства — Италия, производитель Cofi: соответствие европейским метрологическим и электротехническим стандартам на этапах изоляции и проверки по высоким потенциалам.

Сценарии эксплуатации и преимущества

Для чего нужен этот трансформатор и как он работает в системе: при включении горелочной установки модуль получает питание 230В, формирует повышенное вторичное напряжение и подаёт импульсы на два электрода. Искра возникает в зоне между электродами и камерой сгорания, воспламеняя топливную смесь. Такой подход применим для дизельных и жидкотопливных горелок, в системах с рекуперацией и автоматическим управлением розжигом.

• Надёжная инициация розжига в условиях переменной плотности топлива и воздушного потока.
• Двухканальная архитектура даёт резервирование и возможность параллельного подключения двух электродов для увеличения вероятности пробоя.
• Ограниченный ток и контролируемый рабочий цикл уменьшают износ электродов и продлевают срок службы модуля и сопряжённых компонентов.
• Штекерная компоновка упрощает сервис и замену, снижая время простоя при обслуживании.
• Соответствие отраслевым стандартам облегчает интеграцию в существующие системы управления горелками.

Экспертное заключение

Трансформатор поджига Cofi TRG1035/1 подходит для интеграции в промышленные и коммерческие горелочные модули с цикличной эксплуатацией, где требуется двухканальная подача высокого напряжения и управление энергией искрового разряда. Модель оптимальна для задач, где приоритет — стабильность воспламенения, контролируемая энергия импульса и удлинённый срок службы электродов при ограничении рабочего цикла до 25% ED. Для постоянного длительного режима следует рассматривать решения с иным коэффициентом загрузки и дополнительным теплоотводом.
