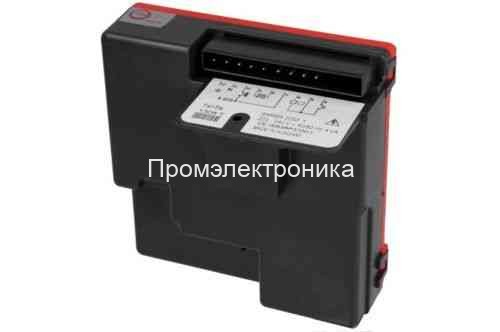

Honeywell S4565A 2019

Honeywell S4565A 2019 - контроллеры розжига серии S4565A разработаны для применения в газовых котлах бытовых систем центрального отопления, комбинированных котлах и калориферах или водонагревателях с автоматической системой розжига

Блоки управления горением серии S4565A 2019 - искровой розжиг горелки (Direct Burner Ignition = DBI) или розжиг с помощью пилотной горелки (Intermittent Pilot ignition = IP) с определенным безопасным временем розжига для применений с вентилятором и без него, с обнаружением пламени, мягкой или жесткой блокировкой, дополнительным дистанционным сбросом и фиксированными периодами ожидания и включением полной пусковой последовательности в случае погасания пламени.

Регуляторы розжига серии S4565A на напряжение 220/240 В~ могут непосредственно включаться в электрическую цепь газового регулятора серии VK41...

Регуляторы розжига S4565A 2019 не предназначены для непосредственного воздействия пламени. Контроллеры розжига серий S4565A обеспечивают отличные рабочие характеристики при высокой надежности. Предусмотрены модификации для различных систем розжига.

Особенности S4565A 2019:

• Все функции защиты управления горелкой сведены в одну надежную и оптимизированную систему.

• Особый упор при проектировании делался на получение оптимального решения для системы, используемой в газовых отопительных установках с искровым розжигом горелки (DBI), или системы с пилотной горелкой (IP) для розжига главной горелки.

• И газовый регулятор, и регулятор розжига сконструированы с использованием принципов, прошедших проверку временем.

• Простота установки регулятора розжига на газовом регуляторе с помощью разъема, предусмотренного на регуляторе сверху.

• Возможен монтаж в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

Регуляторы розжига серий S4565A разработаны специально для применения в газовых бытовых отопительных установках.

Напряжение питания 220 ... 240 В~, 50/60 Гц (-15 % / +10 %)

Потребляемая мощность 4 ВА

Электрические соединения

Высоковольтный искровой разряд: плоская клемма 2,8 x 0,5 мм

Контроль пламени: плоская клемма 4,8 x 0,8 мм

Разъемы печатной платы: серии Molex 3003, пригодные для стыковки с гнездовым кабельным соединителем Molex 3001.

Сброс блокировки

Регуляторы розжига S4565A 2019 можно сбросить либо нажатием собственной/внешней кнопки сброса ,либо прерыванием постоянного питания

Если первый сброс не принес успеха, то перед второй попыткой подождите не менее 15 секунд.

ПРИМЕЧАНИЕ 1. При первом пуске регулятор розжига может находиться в состоянии блокировки, поэтому, возможно, потребуется его сброс. После ручного сброса включается удлиненное время предварительной продувки / ожидания.

ПРИМЕЧАНИЕ 2. Если нажать кнопку сброса во время нормальной работы, газовые клапаны закрываются, и после отпускания кнопки сброса регулятор розжига начинает новую пусковую последовательность.

ПРИМЕЧАНИЕ 3. Если подается непрерывный аварийный выходной сигнал, зажигается неоновый индикатор со встроенным резистором, имеющим сопротивление > 150 кОм (не более 1 мА).

ПРИМЕЧАНИЕ 4. Если используется термореле верхнего предела с автоматическим возвратом, реле верхнего предела в отопительной установке требует более продолжительного времени возврата, чем время попытки розжига регулятора розжига. Это необходимо для обеспечения жесткой блокировки.

Когда требуется нагрев, время, равное сумме периодов самопроверки (TC) и ожидания (TW), истекает до того, как будут включены встроенное устройство розжига и газовый клапан. Искра зажигает газ, и появившееся пламя обнаруживается датчиком пламени. Устройство розжига выключается после того, как закончится удлиненное время розжига и пламя установится. Если пламя не установится в течение безопасного времени розжига (TS), регулятор розжига блокируется. Если пламя гаснет во время нормальной работы, регулятор розжига повторяет пусковую последовательность
