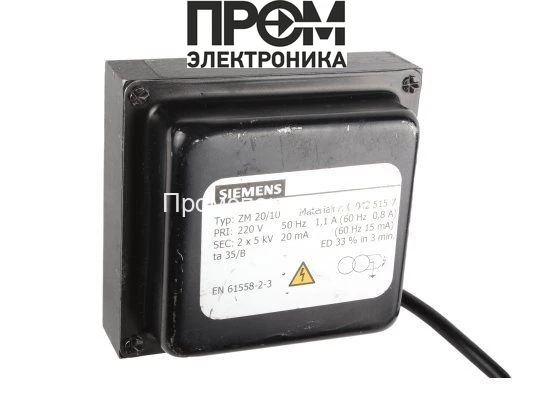

Трансформатор розжига Siemens ZM 20/10 00425157

Трансформатор розжига Siemens ZM 20/10 00425157 — назначение и область применения

Трансформатор розжига Siemens ZM 20/10 00425157 — это специальное высоковольтное устройство класса импульсных трансформаторов розжига, предназначенное для формирования искрового напряжения в системах поджига промышленных и бытовых горелок. Основная функция — генерация импульсов высокого напряжения 5 кВ при токе поджига 20 мА для пробоя зазора электрода и инициирования устойчивого горения топлива в камерах сгорания.

Конструктивные особенности и принцип работы

Устройство выполнено по традиционной схеме с разделением на первичную и вторичную обмотки, намотаные на магнитопровод, оптимизированный для коротких импульсов высокого напряжения. Первичная обмотка рассчитана на сеть переменного тока с номинальным входным напряжением 230 В и рабочим током питания порядка 1,1 А. Вторичная обмотка имеет значительно большее число витков, что обеспечивает коэффициент трансформации, необходимый для получения выходного напряжения порядка 5 кВ.

Импульсная природа сигнала достигается за счёт быстрого переключения на первичной стороне (инициируемого электронным блоком горелки), вследствие чего на вторичной стороне формируется короткий стабильный высоковольтный импульс, достаточный для пробоя диэлектрического зазора между электродами. Продолжительность включения трансформатора ограничена коэффициентом эксплуатационной нагрузки ED 33%, что означает допустимую долю времени работы в цикле для теплового режима обмоток и изоляции.

Конструктивные нормы предусматривают штекерные соединения высокого напряжения диаметром Ø6.3 мм для простоты монтажа и обеспечения повторяемой контактной емкости; длина питающего кабеля 550 мм упрощает интеграцию в стандартную компоновку горелочных блоков. Масса 0,28 кг и компактные габариты 9×6.4×3.8 см снижают инерционность при установке и уменьшают механическую нагрузку на кабельные вводы.

Ключевые технические характеристики

• Напряжение поджига 5 кВ: обеспечивает достаточную электрическую прочность для инициирования искрового разряда в типичных зазорах электродов горелок; повышенное напряжение повышает вероятность стабилизации плазменного канала при наличии загрязнений или повышенной влажности.
• Ток поджига 20 мА: ограничивает энергию импульса и снижает риск повреждения электродов и изоляции; соответствие этому параметру влияет на скорость и надёжность воспламенения рабочего топлива.
• Питание 230 В, 50 Гц, ток 1,1 А: совместимость с бытовыми и промышленными электрическими сетями без дополнительных преобразований; параметры питания определяют требования к предохранителям и цепям переключения.
• ED 33%: коэффициент продолжительности работы означает допустимую долю времени включённого состояния в цикле; критичен для расчёта теплового баланса и выбора места установки в системах с частыми циклами розжига.
• Штекерные разъёмы Ø6.3 мм: облегчают монтаж/демонтаж и обеспечивают стабильный контакт при вибрационных нагрузках; стандартизация разъёмов упрощает замену и сервис.
• Габариты и масса: компактность (9×6.4×3.8 см, 0,28 кг) снижает потребность в дополнительном креплении и позволяет устанавливать трансформатор в ограниченном пространстве топочных отсеков.

Сценарии эксплуатации и преимущества

Трансформатор используется в стационарных и модульных горелочных установках для поджига природного газа, мазута и дизельного топлива в бытовых котлах, промышленных печах и теплообменных агрегатах. Он предназначен для работы в циклическом режиме с периодическими поджигами в рамках эксплуатации горелочного автомата.

• Надёжность в коротких циклах розжига: оптимизированный коэффициент ED и конструкция обмоток обеспечивают предсказуемую тепловую стабильность при частых включениях.
• Простота интеграции: стандартные штекерные выводы и длина питающего кабеля позволяют быстро заменить вышедший из строя элемент без изменения проводки.
• Электромагнитная совместимость: конструкция предусматривает минимизацию электромагнитных помех на примыкающих датчиках при условии корректной заземляющей схемы и экранирования.
• Ремонтопригодность: типовая конструкция с доступными размерами облегчает диагностику цепей первичной обмотки и контроль изоляции.

Экспертное заключение

Siemens ZM 20/10 00425157 подходит для задач обеспечения повторяемого искрового поджига в системах с циклическим режимом работы и умеренной частотой включений. При проектировании системы важно учитывать ED 33% для расчёта тепловых режимов и подбор защит по току 1,1 А. Для обеспечения долговременной и стабильной работы следует соблюдать требования по подводу питания, заземлению и использованию штекерных HV-выводов диаметром Ø6.3 мм. Для сценариев с повышенной частотой розжигов или экстремальными температурными условиями рекомендуется анализ теплового баланса и, при необходимости, выбор трансформатора с более высоким допустимым ED или дополнительным охлаждением.
