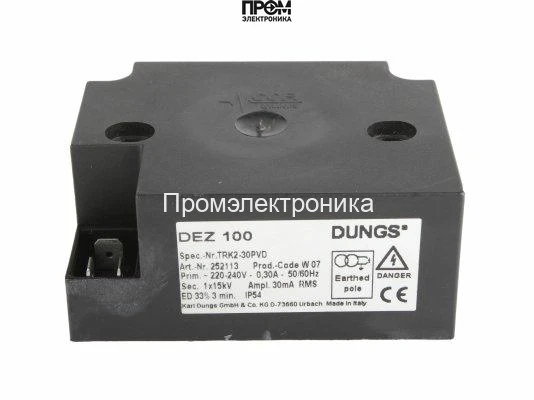

Трансформатор розжига Dungs DEZ 100 252113

Трансформатор розжига Dungs DEZ 100 — назначение и область применения

Трансформатор розжига Dungs DEZ 100 — это импульсный источник высокого напряжения для систем поджига газовых горелок промышленного и коммунально-бытового класса. Устройство относится к классу трансформаторов розжига и предназначено для формирования стабильной искровой паузы при запуске горелочных систем. Основная функция — генерация напряжения поджига 15 кВ при заданном токе поджига для инициирования искрового разряда в камере сгорания.

Конструктивные особенности и принцип работы

В основе работы лежит принцип импульсного трансформатора с ферритовым или порошковым сердечником и специализированной первично-вторичной обмоткой, изолированной материальными слоями, выдерживающими высокое напряжение. При подаче сетевого напряжения 220–240 В через управляющую электронику формируются короткие высоковольтные импульсы, амплитуда которых достигает 15 кВ, что обеспечивает пробой воздушного зазора или искрового наконечника.

Ток в первичной цепи ограничен до 0.3 А рабочим сопротивлением и схемой возбуждения, а ток поджига во вторичной ветви составляет 30 мА, что соответствует режимам, принятым для безопасного и стабильного образования искры без избыточной энергии, вызывающей преждевременный износ электродов. Частота работы — 50/60 Гц — определяет режим коммутации силовых ключей и влияет на форму импульса; конструкция допускает эксплуатацию в обеих сетевых системах благодаря адаптивной обвязке входной части.

Материалы изоляции, конструктивное размещение обмоток и экранов рассчитаны на минимизацию паразитной емкости и на подавление коронных разрядов. Выводы реализованы в виде штекерных разъемов 6.3 мм, что обеспечивает совместимость с типовыми кабелями поджига и удобство монтажа при сервисных работах. Корпус и детали, контактирующие с внешней средой, проектируются с учетом класса пылевлагозащиты IP54, что уменьшает риск конденсации и проникновения частиц, влияющих на диэлектрические свойства.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает надежный пробой изоляционного зазора и устойчивую ионизацию рабочего объема; влияет на максимальную длину искрового промежутка и запас по надежности запуска при загрязненных электродах.
• Ток поджига 30 мА: балансирует между энергией пробоя и ресурсом искровых контактов — достаточен для стабильного воспламенения при типичных композициях топливно-воздушной смеси без избыточного теплового воздействия на электроды.
• Сила тока 0.3 А (первичная): определяет тепловую нагрузку на первичную обмотку и необходимость теплоотвода; при ED 33% ограничивает длительность непрерывной работы для предотвращения перегрева.
• Продолжительность работы ED 33%: указывает допустимый цикл включения (например, 20 с включено / 40 с выключено) и важна при проектировании режима эксплуатации в циклических системах с частыми пусками.
• Частота 50/60 Гц: совместимость с сетями разных стандартов; наличие двух рабочих частот влияет на конструкцию схемы возбуждения и форму выходных импульсов.
• Класс защиты IP54: обеспечивает защиту от пыли в количестве, мешающем работе оборудования, и от брызг воды; снижает вероятность внутренних замыканий в агрессивной среде.
• Штекерные разъемы 6.3 мм: стандартизированный интерфейс для быстрого подключения кабелей поджига и упрощения сервисного обслуживания.

Сценарии эксплуатации и преимущества

Как работает в системе: трансформатор устанавливается в цепи управления горелкой между модулем розжига и электродами. При команде на розжиг импульсная схема генерирует последовательность высоковольтных импульсов; накопленная под воздействием высоковольтного поля энергия вызывает электрический пробой в искровом зазоре и инициирует воспламенение смеси.

Типичные сценарии использования включают:

• автоматический розжиг отопительных и технологических горелок в котельных и камерных установках;
• интеграция в модульные системы управления горелками с частыми циклическими пусками;
• эксплуатация в помещениях с повышенной влажностью и запылённостью благодаря исполнению по IP54;
• ремонтно-эксплуатационные работы с замещением модулей в полевых условиях через стандартные штекерные соединения.

Преимущества архитектуры данной модели:

• предсказуемость теплового режима при заявленном ED;
• совместимость с сетями 220–240 В и частотами 50/60 Гц;
• стандартизированные интерфейсы для быстрого обслуживания;
• адекватный баланс высокого напряжения и ограниченного тока для продления ресурса искровых узлов.

Экспертное заключение

Технически обосновано использовать Трансформатор розжига Dungs DEZ 100 в системах, где требуются кратковременные высоковольтные импульсы при циклической работе с ограничением продолжительности включения (ED 33%). Модель подходит для интеграции в промышленные и коммунальные теплоагрегаты, а также в модульные горелочные установки, где критичны совместимость по интерфейсам и устойчивость к внешним воздействиям (IP54). При проектировании систем следует учитывать ограничение длительности включения и обеспечить адекватный режим охлаждения и управления коммутацией для сохранения ресурса трансформатора.
