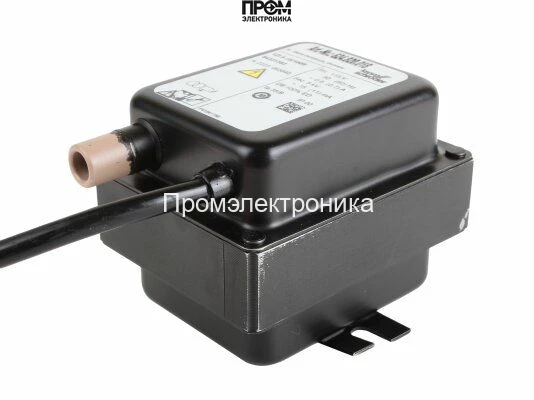

Трансформатор розжига Kromschroder TZI 5-15/100R

Трансформатор розжига Kromschroder TZI 5-15/100R — назначение и область применения

Трансформатор розжига Kromschroder TZI 5-15/100R представляет собой специализированный источник высоковольтных импульсов для инициирования электрического разряда на электродах газовых горелок и пьезо-заменителей. Это устройство классического исполнения для автономной поджигающей цепи промышленной и коммунальной теплоэнергетики. Основная функция — генерация стабильного импульсного поджига с напряжением 5 кВ и током 15 мА для надежного воспламенения горючей смеси при рабочих условиях установки.

Конструктивные особенности и принцип работы

Устройство построено по схеме импульсного трансформатора с изолированным первичным контуром, питаемым от сети 115 В при номинальном потреблении 0.45 А. На первичной стороне расположены обмотки для питания и схема ограничения тока; вторичная обмотка выполнена с увеличенным числом витков и изоляцией, рассчитанной на коммутационные перенапряжения до уровня пробоя в газовой прослойке. Принцип работы основан на накоплении энергии в первичной индуктивности и ее передаче во вторичную обмотку при коммутации, что формирует короткий высоковольтный импульс.

Импульсная форма и длительность срабатывания определяют энергию искры и её способность преодолеть межэлектродный зазор и воздушный/газовый диэлектрик. Ключевые элементы, влияющие на процесс: коэффициент трансформации, индуктивности рассеяния, паразитная емкость, форма коммутационной кривой и времена фронта/спада импульса. Конструкция учитывает требования к изоляции для 5 кВ, реализована механическая компоновка с габаритами 8.6x7.3x9.2 см и массой 1.5 кг, что облегчает монтаж в отсеках горелочных контроллеров.

Класс пылевлагозащиты IP20 указывает на отсутствие защиты от прямого воздействия влаги и необходимость установки в защищенных от конденсата отсеках. Продолжительность работы ED 100% означает, что трансформатор рассчитан на непрерывную эксплуатацию без циклович ждущих режимов, при условии соблюдения теплового менеджмента и допустимых рабочих температур.

Ключевые технические характеристики

• Напряжение поджига 5 кВ: обеспечивает необходимое напряжение для пробоя между электродами при типичных межэлектродных зазорах 2–10 мм; напрямую влияет на допустимый зазор и устойчивость поджига в насыщенных смесях.
• Ток поджига 15 мА: ограничивает пиковую энергию искрового разряда, минимизируя эрозию электродов и повышая ресурс систем зажигания при многократных циклах.
• Сила тока питания 0.45 А при 115 В: определяет тепловыделение в первичной обмотке и требования к источнику питания; важно для расчета проводки и предохранителей.
• Длина кабеля питания 410 мм: влияет на размещение устройства внутри монтажного отсека и необходимость дополнительных соединительных удлинителей с сохранением экранирования и сопротивления.
• Габариты 8.6x7.3x9.2 см и вес 1.5 кг: компактная форм-факторная интеграция в модули управления горелкой; упрощает замену в ограниченном пространстве.
• Класс IP20: требует размещения в контролируемой среде; защита от твердых тел >12.5 мм, отсутствие защиты от брызг и влаги.
• ED 100%: рассчитан на продолжительную работу без вынужденных пауз, при условии организации отвода тепла и соблюдения условий эксплуатации производителя.

Сценарии эксплуатации и преимущества

Трансформатор используется в схемах поджига стационарных газовых горелок, пилотных горелок котлов, индустриальных печей и комбинированных топочных агрегатов. Типичные кейсы: инициация поджига при холодном старте, повторные поджига в режиме модуляции горелки, резервный поджиг в системах безопасности.

• Устойчивость при холодном старте: обеспечивает воспламенение при отрицательных температурах при корректном выборе зазора и электродных материалов.
• Снижение износа электродов: оптимизированный ток поджига уменьшает эрозию, что продлевает межсервисный интервал.
• Простота интеграции: стандартное питание 115 В и компактные габариты облегчают замену в существующих монтажных ниши.
• Непрерывная работа (ED100): подходит для установок с высокими эксплуатационными циклами без необходимости частых пауз.
• Совместимость с системами безопасности: применим в конфигурациях с контроллерами пламени и ограничителями искрового тока.

Экспертное заключение

Для инженерных задач, требующих стабильной подачи импульсов 5 кВ при ограниченном токе 15 мА и постоянной эксплуатационной нагрузке, трансформатор Kromschroder TZI 5-15/100R представляет собой типичное решение промышленного уровня. Рекомендован для интеграции в защищенные монтажные отсеки с организованным тепловым отводом и соблюдением требований по изоляции и зазорам электродов. В проектах, где критичны частые циклы поджига и минимизация обслуживания электродов, параметры этого модуля соответствуют отраслевым стандартам и практическим инженерным требованиям.

Как работает трансформатор розжига? Он преобразует энергию от низковольтной обмотки в короткие высоковольтные импульсы через импульсное переключение, формирующее искровой разряд на электродах.

Для чего нужен трансформатор розжига? Для уверенного и повторяемого инициирования горения в газовых системах при заданных межэлектродных зазорах и условиях смеси, сохраняя регламентируемую энергию искры и ресурс элементов.
