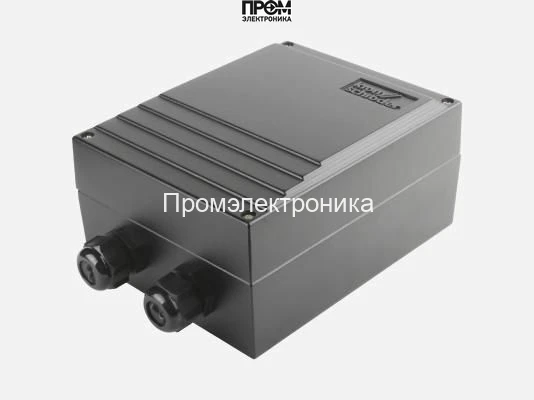

Трансформатор розжига Kromschroder TGI7,5-20/33R

Трансформатор розжига Kromschroder TGI7,5-20/33R — назначение и область применения

Трансформатор розжига Kromschroder TGI7,5-20/33R предназначен для генерации импульсного высокого напряжения в системах поджига газовых и жидкотопливных горелок. По классу это специализированный блок искрообразования промышленного уровня, применяемый в котельных установках, промышленном отопительном оборудовании и интегрируемых модулях горелок. Основная функция — формирование стабильной искры при токе поджига 20 мА и напряжении 7,5 кВ, необходимой для надежного воспламенения топливной смеси в условиях переменных окружных параметров.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме высоковольтного импульсного трансформатора с отдельной цепью питания первичной обмотки. На вход подается сетевое переменное напряжение 115 В, которое через первичную обмотку и электронный модулятор преобразуется в высокочастотные импульсы, затем ступенчато повышается на вторичной обмотке до уровня порядка 7,5 кВ. Для ограничения тока поджига используется резистивно-индуктивная цепь и контрольный узел ограничения до 20 мА, что снижает риск разрушения электрода при многократных попытках поджига.

Конструкция учитывает циклический характер работы: параметр ED(DU) = 33% означает отношение времени активной подачи к периоду и определяет допустимую тепловую нагрузку перекачиваемых обмоток. Для теплового расчета применены материалы с высокой температурной стабильностью и коэффициентом диэлектрической прочности, обеспечивающие долговременную работу при циклах включения/выключения.

Корпус с классом защиты IP65 обеспечивает защиту от пыли и струй воды; это достигается уплотнениями кабельных вводов и герметичной сборкой электронного отсека. Сочетание масс-габаритных характеристик (вес 3,5 кг, габариты 14x9,5x18 см) и длины кабеля питания 410 мм упрощает механическую интеграцию в монтажные отсеки горелок.

Ключевые технические характеристики

• Напряжение поджига 7,5 кВ: обеспечивает необходимую разрядную способность для преодоления зазора электрода и образования устойчивой плазмы в газозаполненной зоне горелки; критически для воспламенения при низком давлении или низком содержании топлива в смеси.
• Ток поджига 20 мА: ограничивает энергию единичного импульса, снижая эрозию электродов и тепловую нагрузку на искровой промежуток при повторных попытках розжига.
• Мощность 33 Вт и рабочий ток 1,8 А: указывают на энергоёмкость электронной части и позволяют оценить нагрев обмоток при длительной работе; эти параметры важны для расчёта теплового режима и выбора места установки рядом с теплоаккумулирующими элементами.
• ED(DU) = 33%: регламентирует допустимый режим циклов и служит критерием при проектировании последовательности розжига и переходных процессов в автоматике горелки.
• Класс защиты IP65: гарантирует работоспособность в запылённых и влажных средах, что позволяет устанавливать трансформатор вне чистых электроотсеков при соблюдении монтажа по инструкции.
• Габариты и масса: компактная конструкция облегчает модернизацию существующих установок и упрощает замену блока в ограниченных монтажных пространствах.

Сценарии эксплуатации и преимущества

Типовые сценарии включают: последовательный запуск камер с фазированием поджига, интеграцию в автоматические системы управления горением с контролем положения электродов и систем преднажига, применение в условиях циклической работы котельных и промышленных печей. Устройство адаптировано для сред с коррозионными и пылевыми нагрузками за счёт корпуса IP65 и немецкого контроля качества производства.

• Устойчивость к внешним воздействиям: эксплуатация в агрессивных средах с сохранением электрических параметров.
• Термическая стабильность: предусмотренные тепловые допустимые режимы (ED) позволяют минимизировать деградацию изоляции при повторных циклах.
• Контролируемая энергия импульса: снижение износа электродов и уменьшение риска ложных срабатываний.
• Простота замены и монтажа: стандартные габариты и длина кабеля упрощают сервис и сокращают время простоя оборудования.
• Совместимость с промышленными горелками: архитектура выхода и электрические параметры соответствуют типовым интерфейсам систем поджига.

Экспертное заключение

Трансформатор розжига Kromschroder TGI7,5-20/33R представляет собой индустриальный модуль для формирования высоковольтной искры с контролируемыми энергетическими параметрами. Он подходит для интеграции в установки с циклическим режимом работы, где критична долговременная стабильность разрядных характеристик и устойчивость к пылевым/влажным условиям. Для проектировщиков и сервисных инженеров важны параметры 7,5 кВ/20 мА, ED 33% и IP65 при расчёте ресурса и планировании профилактического обслуживания.

Как работает устройство: первичная сетевая обмотка подаёт энергию на электронный каскад, который формирует импульс, вторичная обмотка повышает напряжение до уровня поджига, а ограничительные элементы контролируют ток. Для каких задач предназначен: надежный воспламенитель топливных смесей в котельных, промышленных горелках и оборудовании отопления при требованиях по безопасности и длительной цикличности работы.
