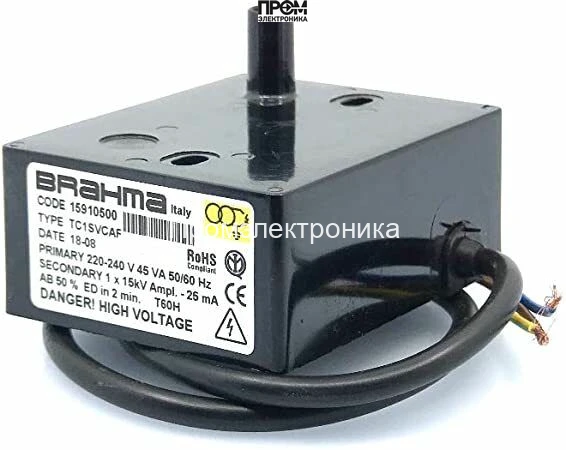

Трансформатор розжига Brahma TC1SVCAF 15910500

Трансформатор розжига Brahma TC1SVCAF 15910500 — назначение и область применения

Трансформатор розжига Brahma TC1SVCAF 15910500 — лабораторно-инженерный компонент для генерации высоковольтного пульсирующего напряжения в системах поджига газовых и жидкотопливных горелок. Это устройство класса поджиговых трансформаторов, применяемое в автоматике горелочных агрегатов для формирования искрового разряда на электроде. Основная функция — формирование стабильного высокого напряжения 15 кВ при питающем напряжении 220–240 В, обеспечивая надежный запуск горелочной камеры в широком диапазоне эксплуатационных условий.

Конструктивные особенности и принцип работы

По конструктивной схеме трансформатор выполнен по принципу повышающего трансформатора с изолированными первичной и вторичной обмотками и ферритовым или ламинированным сердечником, оптимизированным под рабочие частоты 50/60 Гц. Входной контур рассчитан на номинальную мощность 45 ВА, что ограничивает длительность непрерывной работы ED 50% и определяет тепловой режим при циклической эксплуатации.

Принцип работы: при подаче сетевого тока на первичную обмотку создается магнитный поток, который индуцирует высокое вторичное напряжение за счет числового отношения витков. Высоковольтный вывод обеспечивает до 15 кВ на электроде, при этом величина тока поджига ограничена встроенной обмоткой и вариатором тока, номинальное значение — 25 мА. Для подавления переходных помех и снижения эл.излучения применен интегрированный фильтр ЭМП и варисторная защита на входе для ограничения перенапряжений и импульсных выбросов.

Корпус выполнен из термостойкого диэлектрика с необходимой механической прочностью и теплоотводящими каналами. Конфигурация монтажных выводов и длина питающего кабеля 560 мм позволяют устанавливать модуль в любом положении и обеспечивать электрическое соединение в ограниченном пространстве шкафа управления. Класс пылевлагозащиты IP00 указывает на отсутствие специальной герметизации, поэтому монтаж требует соблюдения правил размещения в закрытых от пыли и влаги объемах.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает требуемую электрическую прочность межэлектродного зазора для надежного инициирования плазменного/искрового разряда при стандартных условиях горения.
• Ток поджига 25 мА: ограничивает энергию искрового разряда, снижая риск повреждения электрода и электропульсационной эрозии при многократных циклах включения.
• Потребляемая мощность 45 ВА: определяет тепловую нагрузку и требует соблюдения коэффициента включения ED50%, что критично при циклических режимах работы с высокой частотой поджигов.
• Частота 50/60 Гц: совместимость с сетями общеинженерной частоты, минимальная необходимая адаптация в проектах с переключаемой частотой питающей сети.
• Габариты 86×76×55 мм и вес 0.42 кг: компактность облегчает интеграцию в шкафы автоматики с ограниченным пространством и минимизирует механическую инерцию при монтажных вибрациях.
• Класс защиты IP00: отсутствие герметизации требует размещения в защищенном корпусе; задача проектировщика — обеспечить барьер от пыли и конденсата.
• Встроенный фильтр и варистор: снижение электромагнитных помех и обеспечение защиты от импульсных перенапряжений продлевают срок службы блока управления и снижают вероятность ложных срабатываний.

Сценарии эксплуатации и преимущества

Типичные сценарии: интеграция в горелочные панели отопительных котлов, промышленных печей, автоматических горелочных систем приточно-вытяжных установок, а также замена в сервисных работах для восстановления функциональности поджига. Устройство оптимально при циклических запусках с контролируемым временем работы и при проектах, где важна компактность и электромагнитная совместимость.

• Стабильность поджига: высокая амплитуда вторичного напряжения гарантирует инициирование разряда при изменении условий горения и загрязнении электрода.
• Защита от перенапряжений: варистор и фильтрация минимизируют риск выхода из строя при сетевых выбросах и помехах от силовой электроники.
• Компактный форм-фактор: упрощает модернизацию существующих шкафов управления без значительной переделки монтажных площадок.
• Совместимость с промышленными стандартами: типовые электрические параметры и механические размеры соответствуют использованию в серийных горелочных системах.

Экспертное заключение

Трансформатор розжига Brahma TC1SVCAF 15910500 целесообразен для задач, требующих повторяемого искрового поджига с ограниченной продолжительностью включения и контролируемыми энергиями разряда. Конструкция и интегрированные защитные элементы делают его подходящим для встроенных систем автоматики горелок, где приоритеты — электробезопасность, подавление помех и компактность. При проектировании систем с высокой частотой поджигов следует учитывать ограничение по ED50% и обеспечить условия для отвода тепла и защиту от попадания пыли и влаги.
