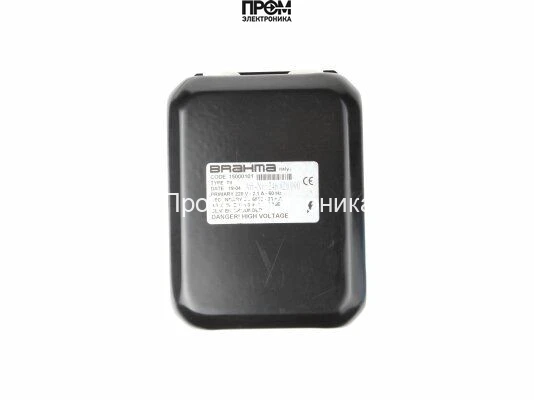

Трансформатор розжига Elco T8 15000101

Трансформатор розжига Elco T8 15000101 — назначение и область применения

Технический обзор модели Трансформатор розжига Elco T8 15000101. Это специализированное электромагнитное устройство класса трансформаторов поджига, предназначенное для формирования высоковольтных импульсов в системах воспламенения жидкого топлива — дизеля и мазута. Основная функция — преобразование сетевого переменного напряжения 220В в высоковольтный разряд 2×6,5кВ для инициирования электрической дуги в камере сгорания или на электродах розжига.

Конструктивные особенности и принцип работы

Корпус выполнен из штампованного металла с эмалевым покрытием; активная часть трансформатора отлита в полиэфирной смоле вакуумного литья для исключения пустот и снижения вероятности частичных разрядов. В конструкции присутствуют две первичные и две вторичные обмотки, что обеспечивает электрическую развязку и возможность реализации двухканального поджига с параллельным или независимым подключением выходов.

Рабочий цикл трансформатора — непостоянный, ED 33%. Это означает, что устройство рассчитано на периодическую работу с соотношением времени включено/полный цикл ≈0,33, что продиктовано тепловыми ограничениями обмоток и допустимой температурой изоляции. При включении сетевое напряжение 220В подается на первичную обмотку; через ферромагнитное магнитопроводное ядро обеспечивается трансформации энергии в высокое напряжение на вторичных обмотках. Высоковольтный разряд формируется при пробое искрового промежутка или при достаточной электрической напряженности на конце высоковольтного кабеля; номинальное вторичное напряжение — 6,5кВ на выход, ток поджига — 35мА, потребляемая мощность — 460ВА, рабочая частота сети — 60Гц.

По тепловому режиму и защите: отсутствие оболочки IP (класс IP00) требует размещения внутри защищённых корпусов горелочного блока или шкафов автоматики; тепло отводится через металлический корпус; использование эмалевого покрытия уменьшает коррозионные риски в промышленных условиях.

Ключевые технические характеристики

• Напряжение питания 220 В: обеспечивает совместимость с промышленными сетями; при 220В первичная обмотка нагружает сеть током до 2,1А, что определяет требования к коммутации и предохранителям.
• Потребляемая мощность 460 ВА: определяет тепловую нагрузку и требует расчёта коэффициента заполнения трансформатора при проектировании системы охлаждения.
• Высоковольтный разряд 2×6,5 кВ: достаточен для надёжного пробоя в электродах поджига и формирования устойчивой дуги для воспламенения тяжёлых фракций топлива.
• Ток поджига 35 мА: ограничивает энергию искрового разряда и влияет на скорость воспламенения; при проектировании электродов необходимо учитывать импеданс кабелей и форму волны разряда.
• ED 33%: влияет на длительность включения в цикле; непрерывная эксплуатация при больших циклах приведёт к перегреву и сокращению ресурса изоляции.
• Две первичные и две вторичные обмотки: позволяют реализовать схему резервирования или двухточечного поджига без дополнительной развязки.
• Рабочая температура −10…+60°C и длина кабеля питания 700 мм: задают монтажные и эксплуатационные ограничения по месту установки и необходимой поверхности теплоотвода.
• Класс пылевлагозащиты IP00: требует установки в закрытые от пыли и влаги отсеки.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях и для чего нужен элемент такого типа.

• Поджига электродов стационарных горелок большой мощности при запуске и повторных попытках розжига в автоматизированных котельных установках.
• Использование в системах с двумя зонами поджига для уменьшения временной задержки воспламенения и повышения надёжности при смене топлива.
• Интеграция в схемы с программируемыми контроллерами: учитывая 460 ВА и 2,1 А, важно настроить защиту по току и временные интервалы включения в соответствии с ED 33%.

• Преимущества:
• Раздельные вторичные обмотки для гибкой схемы подключения.
• Вакуумное литьё из полиэфирной смолы — снижение риска частичных разрядов.
• Металлический корпус — механическая прочность и улучшенный теплообмен.

Экспертное заключение

Модель Elco T8 15000101 рассчитана на циклическую эксплуатацию в горелочных комплексах средней и высокой мощности, где требуются стабильные высоковольтные импульсы 2×6,5 кВ при ограниченном рабочем цикле. Рекомендуется применение в закрытых защитных отсеках с учётом ограничения по IP00 и управлениями, которые обеспечивают соблюдение ED 33% для предотвращения термической деградации изоляции.
