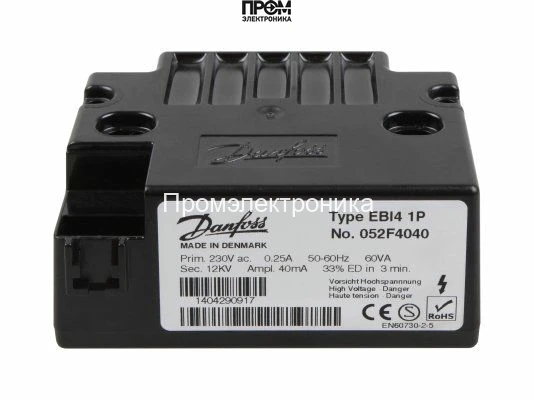

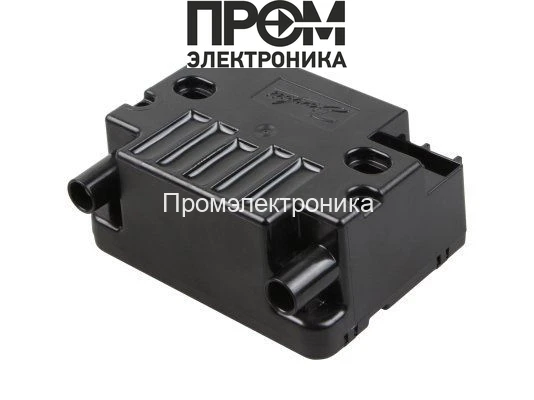

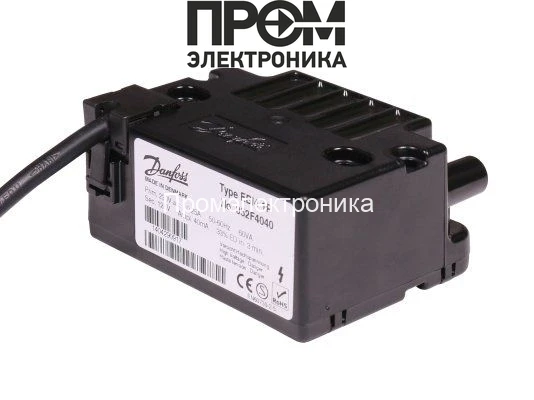

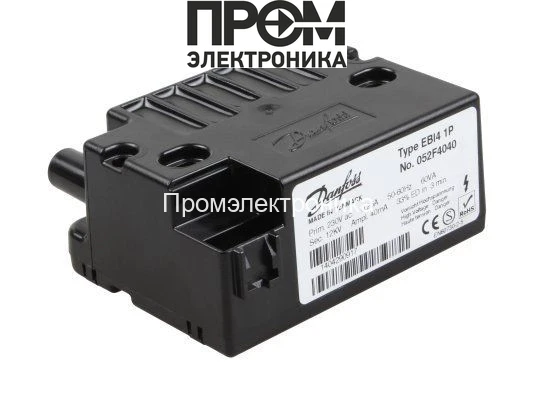

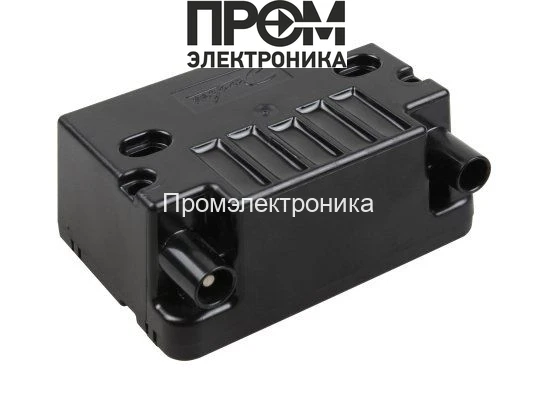

Трансформатор розжига Danfoss EBI4 1P 052F4040

Трансформатор розжига Danfoss EBI4 1P 052F4040 — назначение и область применения

Трансформатор розжига Danfoss EBI4 1P 052F4040 — электромеханический модуль класса поджига для газовых горелок и нагревательных агрегатов. Это устройство промышленного уровня, предназначенное для формирования высоковольтных импульсов, необходимых для инициирования электрической искры в камерах сгорания. Применяется в дутьевых горелках, тепловых пушках и котлах в бытовых и промышленных системах отопления. Основная функция — генерация стабильной искры 12 кВ при питающем напряжении 230 В, обеспечивая повторяемый и детерминированный розжиг горелочного узла.

Конструктивные особенности и принцип работы

Конструкция базируется на ферритовом сердечнике с первичной и вторичной обмотками, выполненными по схеме импульсного трансформатора высокого напряжения. На первичной стороне модуль принимает переменное питание 230 В/50–60 Гц и через управляющую обмотку и схемы коммутации формирует импульс тока с амплитудой до 0.25 А по первичной цепи. Вторичная обмотка повышает это напряжение до уровня 12 кВ, необходимого для пробоя газового зазора в электроде поджига.

Ключевой рабочий параметр — режим включения ED(DU) 33 %, который обозначает допустимую длительность включения в цикле, что важно для теплового расчёта и предотвращения перегрева. Потребляемая мощность модуля составляет 60 ВА, что определяет тепловыделение и требования к охлаждению при цикличной работе. Для передачи высокого напряжения используются штекерные разъёмы Ø4 мм, минимизирующие потери и электрические утечки при частых коммутациях.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: обеспечивает допустимый запас по пробивному напряжению для типичных зазоров свечи поджига и устойчивое воспламенение газо-воздушной смеси при разных давлениях и влажности.
• Потребляемая мощность 60 ВА: определяет тепловую нагрузку и выбор предохранителей; при длительных циклах эксплуатации требует оценку теплоотвода в монтажном отсеке.
• Сила тока 0.25 А: ограничивает первичный ток, снижая пиковые нагрузки на сеть и элементы коммутации.
• Ток поджига 40 мА: вторичный импульсный ток достаточен для заряда искрового зазора и формирования стабильной плазменной дорожки без влияния на электрод поджига.
• Класс защиты IP40: защита от крупных твердых частиц; монтаж в закрытых от влаги отсеках обязателен, требуются меры против пыли и конденсата.
• Частота 50/60 Гц: совместимость с сетями разных стандартов и устойчивость характеристик при смене частоты питания.
• Штекерные разъёмы Ø4 мм и длина кабеля питания 400 мм: упрощают интеграцию в горелочные блоки и сокращают время установки.

Сценарии эксплуатации и преимущества

Как работает трансформатор при запуске горелки? При подаче питающего напряжения контроллер задаёт импульс управления, первичная обмотка формирует токовую фронтовую составляющую, вторичная обмотка повышает напряжение до 12 кВ и через штекерный вывод подаёт импульс на электрод поджига. Искра инициирует воспламенение газо-воздушной смеси; после устойчивого розжига система переключается в рабочий режим.

Для чего нужен Danfoss EBI4 1P 052F4040? Он служит элементом обеспечения безопасного и повторяемого розжига в условиях изменяющейся температуры, давления и состава топливоподачи.

• Простота интеграции: штекерные соединения и стандартные габариты облегчают замену в полевых условиях.
• Термальная предсказуемость: ED 33% позволяет проектировщикам рассчитывать интервалы работы без риска перегрева.
• Электрическая совместимость: работа на 50/60 Гц и стандартном 230 В питании упрощает унификацию узлов.
• Надёжность искрообразования: стабильный вторичный ток 40 мА обеспечивает воспроизводимый розжиг при различных условиях эксплуатации.

Экспертное заключение

Модель Danfoss EBI4 1P 052F4040 целесообразна в системах с цикличной работой розжига, где требуется детерминированное высоковольтное воздействие при ограниченных тепловых режимах. Подходит для автоматизированных горелочных агрегатов, котельных и тепловых пушек при условии монтажа в сухих отсеках с учётом класса защиты IP40 и соблюдения режима включения 33 % ED. Для проектных расчётов учитывать 60 ВА потребляемой мощности и первичный ток 0.25 А при выборе кабельной и коммутационной элементарной базы.
