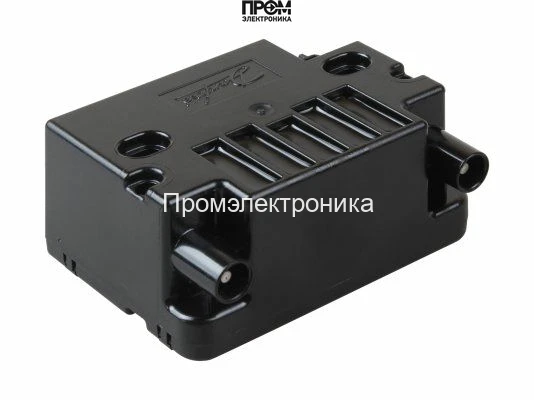

Трансформатор розжига Elco EBI4 052F4030

Трансформатор розжига Elco EBI4 052F4030 — назначение и область применения

Трансформатор розжига Elco EBI4 052F4030 представляется как трансформатор высокого напряжения промышленного исполнения для систем горения в котельных и промышленных горелках. Это устройство класса компонентов поджига, предназначенное для формирования импульсного высокого напряжения и обеспечения стабильного воспламенения топливовоздушной смеси. Основная функция — генерация высокого напряжения поджига с заданными параметрами по току и мощности для электрического пробоя на электроде или искровом промежутке горелки.

Конструктивные особенности и принцип работы

Конструкция трансформатора основана на классической схеме повышающего трансформатора с отдельной первичной обмоткой 230В и вторичной обмоткой, предназначенной для формирования напряжения поджига порядка нескольких киловольт. В пределах корпуса реализована изоляция по классу, обеспечивающая выдержку пиковых напряжений и снижение вероятности поверхностных разрядов. Конструктивно выделяются:

• Фазированная вторичная обмотка с намоткой, оптимизированной для высокой индуктивности и минимальных токовых утечек, что уменьшает потери и стабилизирует амплитуду импульсов.
• Система охлаждения и тепловой запас, рассчитанная на долю продолжительности работы ED(DU) 33%, что означает работу в режимах прерывистых включений с ограничением длительности нагрева сердечника и обмоток.
• Входной фильтр и защита от помех сети 230В, обеспечивающие работоспособность при сетевых искажениях и колебаниях частоты 50–60 Гц.

Принцип работы: при подаче сетевого напряжения первичная обмотка формирует переменное магнитное поле в магнитопроводе. Вторичная обмотка, обладая большим числом витков и специальной геометрией изоляции, выдает высокое вторичное напряжение (заданное в спецификации 15 кВ). Комбинация высокого напряжения и тока поджига 40 мА формирует искровой разряд на электроде горелки, инициируя воспламенение топлива. Потребляемая электрическая мощность и внутреннее сопротивление определяют форму импульса и его энергию, что критично для пробоя загрязненных или увлажненных электродов.

Ключевые технические характеристики

• Напряжение поджига 15 кВ: обеспечивает необходимое потенциал-дифференциаль для пробоя искрового промежутка при типичных зазорах и загрязнении электродов; влияет на расстояние между электродами и устойчивость воспламенения.
• Ток поджига 40 мА: определяет энергию импульса и способность преодолевать поглощение энергии в виде коронных разрядов; более высокий ток повышает вероятность образования стабильной искры в неблагоприятных условиях.
• Потребляемая мощность 60 ВА: указывает на нагрузку на сеть и тепловыделение; важно при проектировании электрической схемы автоматики и подборе предохранителей.
• Сила тока 0.25 А (первичный): влияет на выбор коммутационных элементов в цепи питания; обеспечивает запас по перегрузке при кратковременных пусках.
• Частота 50–60 Гц: совместимость с промышленными сетями разных стандартов; изменение частоты влияет на индуктивные характеристики и форму выходного импульса.
• Габариты 8.2×4.4×7.2 см и масса 0.25 кг: компактность упрощает интеграцию в ограниченные монтажные ниши горелочных блоков и уменьшает инерционность теплового режима.
• Класс пылевлагозащиты IP40: защита от посторонних предметов >1 мм, необходима при установке в контролируемых котельных шкафах; при уличной установке требуется дополнительная защита.
• Штекерные разъемы 4 мм: стандартизированные соединения для кабелей поджига, упрощают замену и сервисное обслуживание.

Сценарии эксплуатации и преимущества

Применение характерно для промышленных и коммерческих котельных, тепловых агрегатов и промышленных горелок, где требуются повторяемые и контролируемые пробои искры при частых пусках. Устройство оптимально в системах с прерывистым циклом работы и автоматикой розжига.

• Стабильная и повторяемая инициатива розжига при изменениях состава топливовоздушной смеси.
• Компактность и интегрируемость в существующие горелочные контроллеры и модули автоматики.
• Соответствие промышленным электротехническим стандартам по напряжению и частоте сети.
• Простота обслуживания благодаря штекерным разъемам и типовым габаритам замены.

Экспертное заключение

По совокупности технических параметров Elco EBI4 052F4030 рассчитан на интеграцию в горелочные модули с частыми циклическими включениями и требованиями к надежному пробою искры при стандартных зазорах и условиях окружающей среды внутри котельного отделения. Модель подходит для задач, где критичны предсказуемость формы импульса, согласование с сетевыми характеристиками 230В/50–60Гц и требование компактной установки. При установке в агрессивной среде рекомендуется предусмотреть дополнительную защиту корпуса выше IP40.
