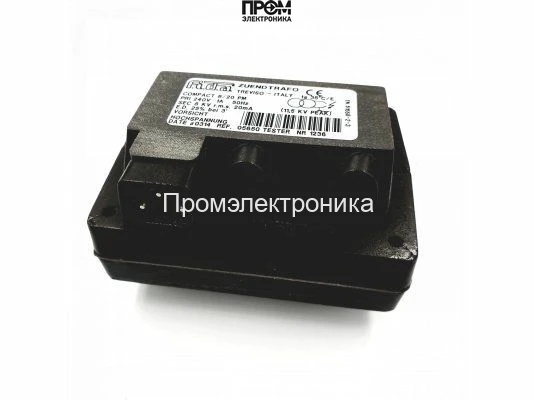

Трансформатор розжига Baltur Compact 8/20 PM

Трансформатор розжига Baltur Compact 8/20 PM — назначение и область применения

Трансформатор розжига Baltur Compact 8/20 PM — это промышленный модуль высоковольтного поджига для горелочных и котельных узлов. Устройство относится к классу трансформаторов импульсного поджига и предназначено для формирования высоковольтного разряда, обеспечивающего искровой поджиг топлива в газовых и жидкотопливных горелках. Основная функция — преобразование сетевого напряжения 230 В в импульсное высокое напряжение порядка 8 кВ при токе поджига 20 мА, с циклом нагрузки ED 25%.

Конструктивные особенности и принцип работы

Корпус изготовлен из термоустойчивого пластика с классом защиты IP44, что обеспечивает барьер против попадания пыли и брызг. Внутри расположен импульсный высоковольтный трансформатор с ферритовым сердечником и специализированной первичной обмоткой, рассчитанной на работу от сети 230 В, 50 Гц. Вторичная обмотка выполнена с укладкой, минимизирующей паразитные емкости и пробой межвиткового изоляционного слоя, что повышает долговечность при высоких пиковых напряжениях.

Принцип работы основан на быстром формировании импульса напряжения: первичная обмотка получает стабилизированную сетевую энергию, через электронную схему формирования импульса (напряжение, ограниченное на уровне, соответствующем 8 кВ) вторичная выдает кратковременные импульсы, достаточные для пробоя воздуха в зазорe электрода и создания устойчивой искры. Для предотвращения термических перегрузок применяется режим непостоянной работы ED 25%, что означает допустимую длительность включения относительно цикла.

Ключевые технические характеристики

• Напряжение питания 230 В, 50 Гц: совместимость с типовой сетью питания в промышленных и бытовых котельных без дополнительных преобразователей.
• Выходное напряжение 8 кВ: обеспечивает стабильный пробой газового зазора и надёжный поджиг при изменении состава газа и влажности в камере сгорания.
• Ток поджига 20 мА: значение, влияющее на энергию искры и требуемое сопротивление цепи зажигания; определяет совместимость с электродами и кабелями Ø4 мм.
• ED 25%: ограничение продолжительности включения защищает изоляцию и сердечник от перегрева при частых циклах поджига.
• Класс защиты IP44: допускает монтаж в помещениях с повышенной влажностью и наличием пыли, снижая риск коррозии и короткого замыкания.
• Габариты 11×8.6×6.8 см и компактный корпус: облегчают интеграцию в ограниченное пространство монтажных панелей и блоков горелок.
• Штекерные разъемы Ø4 мм и треугольный разъем питания: стандартизированные интерфейсы упрощают замену и сервисное обслуживание.

Сценарии эксплуатации и преимущества

Устройство применимо в котельных установках малой и средней мощности, теплогенераторах и промышленных горелках, где требуется повторяемый искровой поджиг в циклах запуска. Подходит для систем с автоматикой управления горением, где последовательность срабатывания требует согласованного тайминга подачи импульсов.

• Надежность в условиях пыли и влаги: IP44 и конструктивные уплотнения уменьшают частоту аварий и влияют на интервалы технического обслуживания.
• Минимизация перегрева: режим ED снижает термическую нагрузку на изоляцию и продлевает ресурс при циклической работе.
• Унификация интерфейсов: штекерный выход Ø4 мм и треугольный сетевой разъем упрощают заменяемость в существующих системах.
• Простота монтажа: компактные размеры и возможность установки в любом положении уменьшают время монтажных работ.

Экспертное заключение

Трансформатор поджига Baltur Compact 8/20 PM предназначен для обеспечения повторяемого и контролируемого искрового поджига в типовых горелочных установках. Конструкция соответствует требованиям по электробезопасности и промышленной эксплуатации; ограничения по ED диктуют необходимость проектирования схемы управления с учётом продолжительности импульсного режима. Рекомендуется для систем с частыми пусками и остановками, где важна предсказуемость формирования высоковольтного импульса и совместимость со стандартными кабельными интерфейсами.
