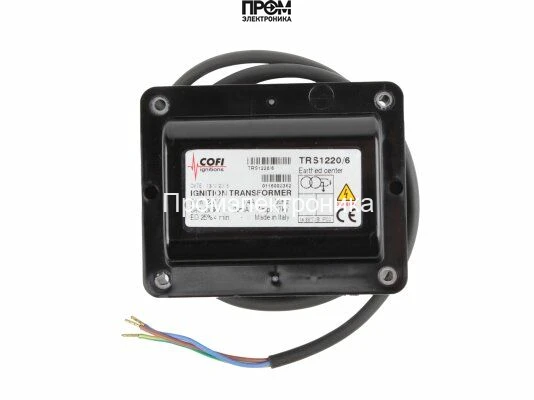

Трансформатор розжига Elco TRS1220/6

Трансформатор розжига Elco TRS1220/6 — назначение и область применения

Трансформатор розжига Elco TRS1220/6 — это электромеханическое устройство классической конструкции, предназначенное для формирования высоковольтных импульсов, необходимых для поджига горелочных камер. Основная функция — генерация искрового напряжения для воспламенения топливно-воздушной смеси в газовых и жидкотопливных горелках, котлах и агрегатах промышленного и бытового назначения.

Конструктивные особенности и принцип работы

По конструктивной схеме изделие представляет собой понижающе-повышающий трансформатор с изолированным первичным контуром, выполненным для сети 230 В, и вторичным контуром, сформированным для выдачи импульсов порядка 6 кВ. Внутренние обмотки экранированы для снижения емкостных связей, а сердечник оптимизирован по форме и материалу для минимизации гистерезисных потерь в диапазоне сетевой частоты 50 Гц.

Работа устройства основана на быстром намагничивании сердечника при подаче питающего напряжения и дискретном разряде вторичной цепи на выводы поджига. Для обеспечения коротких, но энергонасыщенных импульсов применяются изоляционные материалы с высоким диэлектрическим напряжением и термостойкие полимеры корпуса. Центр корпуса заземлен, что снижает остаточные потенциалы и повышает безопасность при монтаже.

Ключевые технические характеристики

• Входное напряжение 230 В: совместимость с промышленной и бытовой сетью, стабильность работы при колебаниях ±10% в рамках допустимых допусков.
• Выходное напряжение 6 кВ: достаточное для формирования устойчивой искры при зазорах и конфигурациях электродов, типичных для горелочных систем.
• Режим работы 25% (ED): непостоянный режим означает необходимость периодов охлаждения; при проектировании систем учесть цикл нагрузки для предотвращения перегрева.
• Ток в первичной цепи 1.4 А и ток поджига 20 мА: значения определяют потери в обмотках и требования к предохранителям и кабельной разводке.
• Штекерные разъемы 4 мм: стандартизированный интерфейс поджига упрощает замену кабелей и обеспечивает совместимость с широким спектром свечей и электродов.
• Длина кабеля питания 800 мм: ограничивает расстояние до подключения, учитывайте при планировке места монтажа и прокладки кабелей.
• Класс пылевлагозащиты IP00: отсутствие защиты требует установки внутри защищенных корпусов или шкафов с соответствующей степенью IP.
• Диапазон рабочих температур 0…+60 °C: эксплуатация вне диапазона ведет к ускоренному старению изоляции и снижению надежности.
• Вес 2.1 кг и габариты 17×16×15 см: компактность облегчает интеграцию в модули горелок с ограниченным пространством.

Сценарии эксплуатации и преимущества

Для чего нужен этот трансформатор и как он используется: агрегат устанавливают в линию розжига котлов, горелок и промышленных установок, где требуется контролируемая подача искровых импульсов. Типовые сценарии — автоматический запуск пламени при включении горелки, повторный поджиг при кратковременных погасаниях, интеграция в системы безопасности газового оборудования.

• Простота интеграции: стандартные штекеры и компактные габариты облегчают монтаж в заводских и полевых условиях.
• Термостойкий корпус: устойчивость к локальным источникам тепла в монтажной зоне.
• Центр заземления: понижает риск потенциалов прикосновения и улучшает совместимость с системами защиты.
• Надежность при типичных циклах: при соблюдении ED25% обеспечивает длительный срок службы без деградации изоляции.

Экспертное заключение

Elco TRS1220/6 подходит для задач розжига в системах с периодическим режимом работы, где важна компактность, стандартизированные интерфейсы и возможность установки в ограниченном объеме. При проектировании учитывайте ED 25%, отсутствие внешней защиты по IP и требования к заземлению. Для постоянной интенсивной эксплуатации необходимо выбирать трансформаторы с более высокой классом ED и защитой корпуса.
