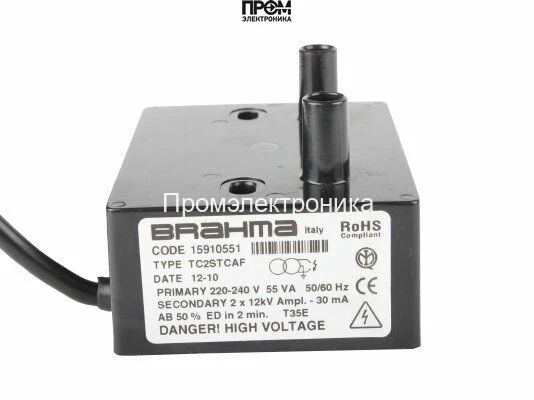

Трансформатор розжига Brahma TC2STCAF 15910551

Трансформатор розжига Brahma TC2STCAF 15910551 — назначение и область применения

Технический компонент класса трансформаторов розжига, предназначенный для преобразования сети переменного напряжения в импульс высокого напряжения. Устройство реализует функцию генерации искрового напряжения для поджига газовых и жидкотопливных горелок, пусковых электродов и нагревательных модулей в климатическом и промышленном оборудовании. Типичное применение — модуль поджига в горелочных блоках котлов, тепловых пушек и автоматизированных топочных установках.

Конструктивные особенности и принцип работы

Конструкция трансформатора основана на классической схеме с первичной обмоткой, рассчитанной на сеть переменного тока 220 В, и вторичной высоковольтной обмоткой, формирующей импульсы порядка 12 кВ. Межобмоточная изоляция и конструктивная заливка обеспечивают диэлектрическую прочность и тепловую стабильность при импульсных режимах работы.

Принцип работы: при подаче питания первичная обмотка создает магнитное поле в сердечнике, которое через вторичную обмотку индуцирует высокое напряжение. Генерация импульса согласована с варисторной защитой и помехоподавляющим фильтром, что минимизирует перенапряжения и электромагнитные помехи. Для обеспечения допустимого температурного режима и долговечности применяется заливка электронной части — это снижает риск коррозии и микротрещин в изоляции.

Электрические характеристики рассчитаны на импульсный эксплуатационный цикл ED 50%, т.е. режим с перемежающимися периодами активности и охлаждения, что типично для систем розжига. Разъемы Ø4 мм и выводы снизу корпуса упрощают монтаж в ограниченном пространстве и обеспечивают совместимость с типовыми кабельными сборками.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: обеспечивает требуемую пробивную величину для создания устойчивой искры при зазорах электродов и условиях повышенной влажности; влияет на надежность поджига при загрязненных или корродированных электрода.
• Потребляемая мощность 55 ВА: определяет нагрузку на первичную цепь и требует соответствующего предохранения в схеме питания; при выборе блока питания учитывать пусковые токи.
• Ток поджига 30 мА: ограничивает энергию искрового импульса, что влияет на скорость и безопасность поджига — достаточен для типовых горелочных зазоров без превышения тепловых нагрузок.
• Частота 50/60 Гц: совместимость с промышленными и сетевыми стандартами; минимальная чувствительность к вариациям частоты сети.
• Продолжительность работы ED 50%: допускает эксплуатацию в импульсных циклах, но не предназначен для постоянной работы; необходимо предусмотреть периоды восстановления теплового баланса.
• Класс пылевлагозащиты IP 00: требует установки в защищенном объёме или корпусе; недопустима прямая экспозиция влаги и пыли высокой концентрации.
• Температурный диапазон -10…+60 °C: обеспечивает работоспособность в умеренных климатических условиях; при низких температурах возможна деградация заливки без предварительного прогрева.
• Габариты 8.6×7.6×5.4 см и вес 0.42 кг: компактность облегчает интеграцию в модульные блоки горелочных систем.

Сценарии эксплуатации и преимущества

Как работает в реальном оборудовании: модуль включается совместно с командой управления горелкой, формирует импульсы высокого напряжения до появления искры и устойчивого горения. Для чего нужен: обеспечивает повторяемый и безопасный поджиг при автоматическом запуске котла или тепловой установки.

• Интеграция в автоматические системы: подходит для модулей с импульсным циклом и стандартными сигнальными интерфейсами.
• Защита от перенапряжения: встроенный варистор снижает риск выхода из строя при скачках сети.
• Пониженная электромагнитная несовместимость: противопомеховый фильтр уменьшает влияние на соседние электронные блоки.
• Удобство монтажа: стандартные Ø4 мм разъемы и расположение выводов снизу ускоряют подключение в ограниченном пространстве.

Экспертное заключение

Модель рассчитана на импульсные циклы розжига в климатической и промышленной технике. Подходит для систем с частыми, но короткими включениями, где важна надежность формирования искрового импульса, защита от перенапряжений и простота монтажа. Не рекомендуется для непрерывной работы и эксплуатации во влажных или пылевых средах без дополнительной защиты.
