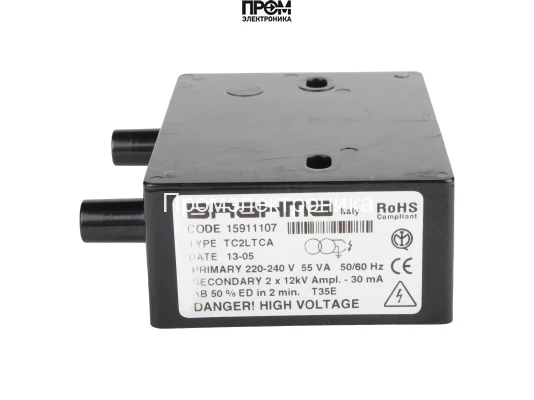

Трансформатор розжига Brahma TC2LTCA 15911107

Трансформатор розжига Brahma TC2LTCA 15911107 — назначение и область применения

Трансформатор розжига Brahma TC2LTCA 15911107 — это специализированный силовой модуль класса трансформаторов импульсного/высоковольтного розжига, применяемый в горелочных и горелочно-котельных системах для формирования стабильного высоковольтного импульса розжига. Основная функция устройства — генерация напряжения поджига 12 кВ при номинальном питании сети переменного тока 220–240 В и частоте 50/60 Гц, обеспечивая ионизационный разряд в камере сгорания и надёжное воспламенение топливной смеси.

Конструктивные особенности и принцип работы

Устройство представляет собой изолированный силовой трансформатор с первичной обмоткой, рассчитанной на сетевое напряжение, и вторичной обмоткой высокого напряжения. В корпусе реализованы стандартные инженерные решения для трансформаторов розжига: ферритовый/стеклоксилановый сердечник с минимизацией потерь при рабочей частоте, конструирование обмоток с пониженными паразитными ёмкостями и выдержкой на импульсные перенапряжения.

Принцип работы: при подаче на первичную обмотку сетевого питания через конденсаторную и/или резистивную цепь формируется ток первичной обмотки, который индуктивно преобразуется во вторичное высокое напряжение. Формирование импульса поджига происходит за счёт быстрого нарастания напряжения на вторичной обмотке и передачи энергии через штекерный разъём к электродам поджига. Сила тока розжига ограничена до 30 мА, что определяет рабочий режим разряда и тепловую нагрузку на электроды и кабель.

Длительность рабочего цикла в режиме ED(DU) составляет 50%, что означает, что трансформатор предназначен для циклической работы с чередованием включения/выключения; такой режим учитывает температурные ограничения изоляции и потери в железе. Класс пылевлагозащиты указан как IP00, что требует инсталляции в защищённых от внешнего воздействия монтажных отсеках.

Ключевые технические характеристики

• Напряжение поджига 12 кВ: достаточное для формирования корректного искрового/коронного разряда в широком диапазоне горелочных камер; повышенное напряжение снижает требования к механической точности электродов.
• Потребляемая мощность 55 ВА: определяет тепловой баланс и требования к питанию; при 55 ВА и 50% ED допустима эксплуатация в циклическом режиме без перегрева при соблюдении вентилляции корпуса.
• Ток поджига 30 мА: ограничение по току минимизирует повреждения электродов и снижает энергетическую нагрузку на систему заземления при замыканиях.
• Частота 50/60 Гц: совместимость с сетями различных стандартов позволяет использовать блок в международных инсталляциях без дополнительных преобразователей частоты.
• Габариты 8.6×8.6×3.5 см и вес 0.42 кг: компактный форм-фактор упрощает интеграцию в модули управления горелкой и экономит монтажное пространство.
• Длина кабеля питания 560 мм и штекерные разъёмы 4 мм: стандартизированные подключения упрощают замену и сервис, уменьшают время простоя при техническом обслуживании.
• Класс IP00: требование к установке в защищённой среде; при монтаже необходимо предусмотреть кожух или монтаж в пыле/влагонепроницаемый отсек.

Сценарии эксплуатации и преимущества

Как работает в сценариях эксплуатации: при запуске горелочной системы модуль подключается к блоку управления. Сигнал управления инициирует подачу сетевого питания на первичную обмотку, после чего трансформатор генерирует заданный импульс высокого напряжения. Искровой разряд ионизирует газовую смесь, что обеспечивает её устойчивое воспламенение при подаче топлива.

Для чего нужен: трансформатор предназначен для обеспечения безопасного и воспроизводимого розжига в промышленных и коммерческих котельных установках, в системах отопления и технологических печах с применением газовых и легковоспламеняющихся жидких топлив.

• Надёжность монтажа: штекерные разъёмы и компактные размеры ускоряют обслуживание и замену.
• Термомеханическая устойчивость: рассчитан на циклическую работу ED50%, что соответствует типовым циклам включения горелок при модуляции нагрузки.
• Совместимость: универсальная частотная поддержка и стандартные габариты облегчают интеграцию в существующие установки.
• Ограничение тока: 30 мА снижает вероятность пробоя и продлевает срок службы электродов и кабелей поджига.

Экспертное заключение

Трансформатор розжига Brahma TC2LTCA 15911107 отвечает инженерным требованиям для модульных горелочных систем средней цикличности. При соблюдении монтажных условий (защищённый корпус ввиду IP00, корректная вентиляция при длительной эксплуатации) он подходит для задач воспламенения при номинальной нагрузке 55 ВА, напряжении розжига 12 кВ и ограничении тока 30 мА. Для проектирования систем рекомендуется учитывать ED50% в расчётах теплового баланса и предусматривать защиту от перенапряжений и помех, особенно при использовании в промышленных электромагнитно-«грязных» средах.
