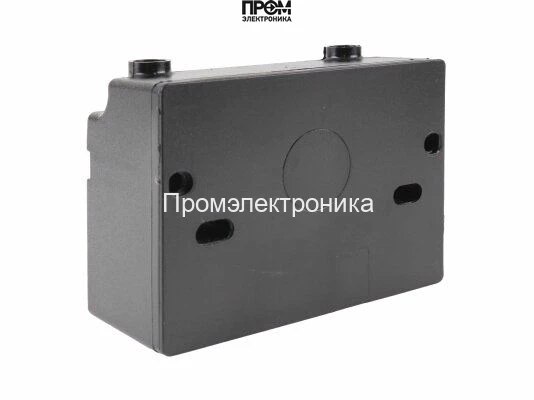

Трансформатор розжига Elco 65314069

Трансформатор розжига Elco 65314069 — высоковольтный модуль искрового поджига для газовых горелок

Трансформатор розжига Elco 65314069 представляет собой специализированный силовой преобразователь класса искровых трансформаторов, предназначенный для формирования высоковольтного импульса до 26 кВ и обеспечения надежного искового поджига топлива в горелочных установках. Применяется в промышленном и коммунальном оборудовании, в составах автоматических горелочных автоматик и систем розжига атмосферных и наддувных горелок.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме импульсного или полупостоянного трансформатора с изолированными первичной и вторичной обмотками, размещенными в ударопрочном и термостойком корпусе. На первичную обмотку подается сетевое переменное напряжение 230–240 В, 50/60 Гц; через узел согласования и ограничивающий резистивно-индуктивный элемент формируется ток первичной цепи, указанный как 0,15 А в паспортных данных.

Во вторичной обмотке достигается коэффициент трансформации, обеспечивающий выходное пиковое напряжение порядка 26 кВ. Для формирования устойчивой искры важен не только амплитудный уровень напряжения, но и энергетика разряда, определяемая произведением тока поджига (40 мА) и времени разряда, а также емкостно-индуктивными параметрами цепи между электродом и корпусом горелки. Высоковольтный вывод выполнен в виде одного выхода с штекерным разъемом для удобства подключения электрода поджига; электрическая изоляция выполнена по стандартам для рабочих напряжений этой категории, минимизируя вероятность коронного разряда и частичных переходов через изоляцию.

Тепловой режим и режимы работы регламентируются показателем ED 50% при 3 мин, что указывает на требование к цикличности включений — полная продолжительность включения не должна превышать половину рабочего цикла в трехминутном интервале во избежание перегрева обмоток и магнитопровода. Корпус из термопластика обеспечивает механическую защиту и ограничивает тепловой контакт с соседними компонентами горелки.

Ключевые технические характеристики

• Выходное напряжение 26 кВ: обеспечивает пробой воздушного зазора и стабильное формирование искрового разряда при стандартных зазорах электрода в горелках, обеспечивает воспламенение смеси с минимальной энергией импульса.
• Сетевое питание 230–240 В, 50/60 Гц: совместимость с промышленными стандартами электроснабжения; наличие двойной частотной работы уменьшает риск несоответствия при глобальном использовании.
• Ток первичной цепи 0,15 А: определяет нагрузку на питающую линию и тепловыделение в обмотке; важен при расчете предохранителей и проводников.
• Ток поджига 40 мА: характеризует энергетическую составляющую искрового разряда; влияет на надежность воспламенения трудновоспламеняющихся смесей.
• ED 50% (3 мин): эксплуатационный режим, задающий допустимую продолжительность включения для предотвращения термического старения изоляции и перегрева магнитопровода.
• Масса 0.35 кг и габариты 11×8×4 см: компактность облегчает интеграцию в ограниченное пространство горелочного узла и снижает механические нагрузки на крепления.

Сценарии эксплуатации и преимущества

Для чего нужен этот трансформатор и как он работает в типичных сценариях:

• В системах атмосферных и наддувных горелок — обеспечивает повторяемый искровой поджиг при автоматическом запуске горелочной группы.
• В котельных и тепловых агрегатах — синхронизируется с блоком управления для многоступенчатого розжига и контроля ошибок поджига.
• В сервисном и монтажном обслуживании — штекерное подключение упрощает замену и диагностику без перепайки высоковольтных проводов.

• Надежность электроподжига: снижает вероятность повторных попыток розжига и аварийных остановов.
• Изоляция высокого напряжения: снижает риск частичных разрядов и продлевает срок службы при повышенной влажности и температуре.
• Компактный термостойкий корпус: облегчает интеграцию и защищает в агрессивных окружениях.

Экспертное заключение

Трансформатор розжига Elco 65314069 подходит для применения в автоматических горелочных системах с цикличностью розжига, требующих стабильной искры при стандартных сетевых условиях. Конструктивные параметры и паспортные токи указывают на ориентированность на интеграцию в промышленные и коммунальные установки с периодическими включениями; при проектировании систем необходимо учитывать ED50% и обеспечить тепловой зазор для охлаждения. Для оценки совместимости следует сверить зазор электрода, импеданс цепи высокого напряжения и параметры блока управления розжигом.
