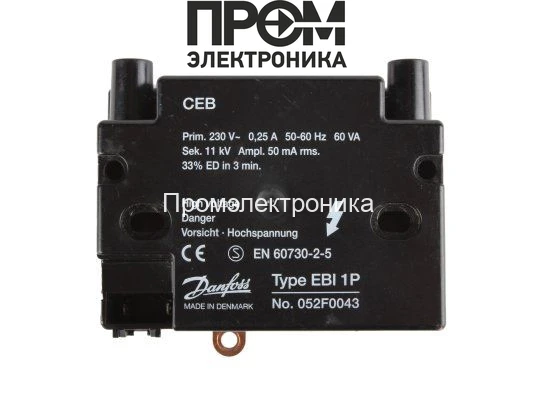

Трансформатор розжига Danfoss EBI4 1P 052F0043

Трансформатор розжига Danfoss EBI4 1P 052F0043 — назначение и область применения

Трансформатор розжига Danfoss EBI4 1P 052F0043 — это специализированный электромагнитный преобразователь высокой частоты и высокого напряжения, предназначенный для формирования искрового разряда в горелочных устройствах промышленных котлов. Класс устройства — модуль поджига для газовых горелок в отопительных и технологических системах; основная функция — создание импульса 11 кВ на электроде розжига при питании от сети 230 В.

Вводный абзац выделяет ключевую функцию: формирование надежного и повторяемого искрового разряда, обеспечивающего стабильный поджиг топлива и коррекцию процесса розжига в циклических или автоматических режимах работы горелки.

Конструктивные особенности и принцип работы

Устройство выполнено по традиционной схеме повышающего трансформатора с первичной обмоткой, рассчитанной на сетевое напряжение 230 В, и вторичной обмоткой, формирующей высокое напряжение порядка 11 кВ. Высоковольтный импульс генерируется в результате пропускания тока через первичную обмотку и последующей индукции во вторичной. Конструктивно обмотки изолированы согласно отраслевым стандартам для повышения стойкости к поверхностным утечкам и пробоям при повторных импульсах.

Ключевые элементы и их роль:

• Первичная обмотка — рассчитана на потребляемую мощность 60 ВА и рабочий ток 0.25 А; обеспечивает запас по перенапряжению и допустимую тепловую нагрузку при цикле работы ED 33%.
• Вторичная обмотка — многовитковая, выполнена с усиленной изоляцией для генерации 11 кВ при сохранении допустимого тока поджига 50 мА, что обеспечивает устойчивый электрический разряд на зазорах поджиговой электроды.
• Изоляция и корпус — класс пылевлагозащиты IP40, что допускает эксплуатацию в защищённых производственных помещениях, но требует профилактики при агрессивной среде.
• Разъёмы — штекерные контакты Ø4 мм упрощают монтаж и замену без дополнительной пайки.

При подаче сети 230 В трансформатор инвертирует энергию в короткие высоковольтные импульсы; длительность и частота импульсов синхронизируются с системой управления горелкой. Тепловой режим контролируется через паспортный ED (duty cycle) — 33%, что означает предельную продолжительность включения без перегрева в циклическом режиме.

Ключевые технические характеристики

• Напряжение поджига 11 кВ: обеспечивает достаточную амплитуду для преодоления электрического сопротивления зазора и создания искрового разряда при стандартных условиях; напрямую влияет на максимальную длину зазора и устойчивость розжига.
• Потребляемая мощность 60 ВА: определяет энергоресурс, доступный для формирования импульса; влияет на внутренний нагрев и требования к источнику питания.
• Сила тока 0.25 А: значение первичного тока при номинальной нагрузке; используется при расчёте теплового баланса и защитных устройств.
• Ток поджига 50 мА: практический ток вторичной цепи при пробое; обеспечивает энергию искры достаточную для надежного поджига топлива, но ограниченную для безопасности изоляции.
• Частота 50/60 Гц: совместимость с сетями разных регионов без изменения схемы питания; влияет на параметры магнитного насыщения и эффективную энергию импульса.
• ED 33%: паспортный коэффициент работы указывает на режим долговременной циклической нагрузки; при длительной непрерывной работе требуется дополнительное охлаждение.
• Класс защиты IP40 и штекерные Ø4 мм: определяют условия монтажа и обслуживание; штекерные соединения ускоряют замену без инструментов и снижают риск ошибок при подключении.

Сценарии эксплуатации и преимущества

Как работает в реальном применении: при старте горелочной автоматики блок управления подаёт команду на поджиг; трансформатор формирует серию высоковольтных импульсов, которые через штекерные кабели и электрод создают искру в камере сгорания. Повторяемость и стабильность разряда минимизируют ложные срабатывания и пропуски поджига.

• Индустриальные котлы и агрегаты — использование в циклическом режиме с контролируемыми интервалами работы.
• Резервные и модульные системы поджига — быстрая замена благодаря штекерным Ø4 мм разъёмам.
• Региональная совместимость — поддержка 50/60 Гц позволяет эксплуатировать изделие в разных сетях без модификаций.
• Надёжность в обслуживаемых помещениях — корпус с IP40 подходит для котельных с контролируемым уровнем пыли и влаги.

Экспертное заключение

Трансформатор розжига Danfoss EBI4 1P 052F0043 целесообразен при задачах циклического поджига газовых горелок с требованием надежного формирования импульса 11 кВ и ограничением по длительности включения до 33% ED. Подходит для замены в существующих системах с сетевым питанием 230 В, где критичны параметры потребления 60 ВА и токи первичной/вторичной обмоток. При эксплуатации необходимо соблюдать тепловые ограничения и требования по монтажу в средах, соответствующих классу IP40.
