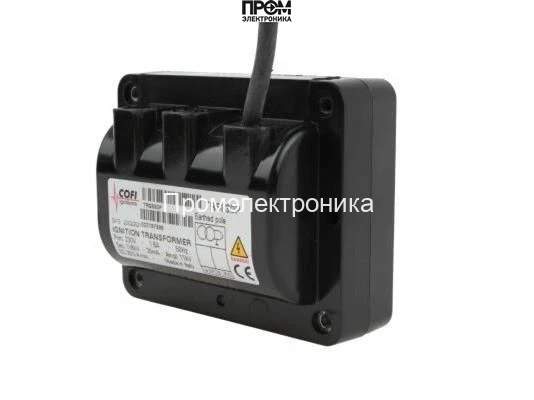

Трансформатор розжига Cofi TRS830P/6

Трансформатор розжига Cofi TRS830P/6 — назначение и область применения

Трансформатор розжига Cofi TRS830P/6 представляет собой силовой импульсный трансформатор общего назначения для систем автоматического поджига топочных горелок в промышленных и коммунально‑бытовых котлах. Основная функция устройства — формирование высоковольтного импульса для создания искрового разряда и инициирования горения топлива в камере сгорания. Продукт относится к классу генераторов искрового поджига для атмосферных и полупромышленных горелочных блоков.

Конструктивные особенности и принцип работы

Устройство выполнено по схеме понижающе‑повышающего трансформатора с изолированным первичным и вторичным витком. На входе трансформатора подаётся переменное сетевое напряжение 230 В, которое через первичную обмотку и магнитопровод конвертируется в высоковольтный импульс на вторичной обмотке. Вторичная обмотка сконструирована для выдачи пикового выходного напряжения до 8 кВ при импульсном токе коммутации, обеспечивая формирование искрового разряда.

Ключевые инженерные решения: применение магнитного сердечника с высокой насыщаемостью для быстрого нарастания поля, оптимизация числа витков вторичной обмотки для достижения требуемого соотношения напряжений и использование изоляционных материалов, рассчитанных на импульсные перенапряжения. Ограничение длительности включения (ED 25 %) является конструктивной мерой термического режима — трансформатор предназначен для циклической работы с короткими сериями импульсов и последующим остыванием корпуса.

Ток поджига 30 мА определяет минимальную энергию искры, необходимую для надежного воспламенения смеси рабочего топлива и воздуха в стандартных условиях. Номинальная сила тока вторичной цепи до 1.6 А указывает на способность трансформатора выдерживать кратковременные перегрузки при формировании импульса. Соединение с горелочным электродом реализуется через штекерные разъёмы с диаметром контакта Ø4 мм, что уменьшает переходное сопротивление и повышает стабильность искрового разряда.

Ключевые технические характеристики

• Выходное напряжение 8 кВ: обеспечивает достаточную разность потенциалов для пробоя зазора и формирования стабильной искры при стандартных дистанциях между электродами;
• Номинальный ток 1.6 А: определяет допустимую амплитуду вторичного тока при коммутации — влияет на амплитуду импульса и скорость нарастания тока;
• Ток поджига 30 мА: гарантия передачи минимальной энергии в искру для воспламенения легковоспламеняющихся смесей в типичных горелочных узлах;
• ED 25 %: класс продолжительности работы указывает на необходимость циклического режима с охлаждением — критично при проектировании систем автоматизации и монтажа в шкафах управления;
• Питание 230 В: стандартное сетевое питание снижает требования к дополнительной электронике питания и упрощает интеграцию в существующие установки;
• Габариты 8,54×7×9 см и масса 0.55 кг: компактная конструкция облегчает установку в ограниченном пространстве горелочного отсека и упрощает обслуживание;
• Штекер Ø4 мм: обеспечивает совместимость с распространёнными кабельными системами поджига и минимизирует потери на контактах;
• Производство — Италия: соответствует распространённым европейским требованиям к качеству сборки и применяемым изоляционным материалам.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: при стартовом цикле автоматики котла контроллер подаёт питание на первичную обмотку трансформатора; на вторичной стороне формируется высоковольтный импульс 8 кВ, который пробивает газо‑воздушную смесь в районе электродов, инициируя поджигание. После воспламенения питание импульсного трансформатора отключается или переводится в режим ожидания в соответствии с алгоритмом безопасности горелки.

• Интеграция в автоматику: простое подключение к 230 В и стандартизированные штекеры сокращают время монтажа и наладки;
• Надёжность при импульсном режиме: рассчитан на кратковременные нагрузки с контролируемым ED, что минимизирует перегрев и продлевает ресурс;
• Компактность: позволяет устанавливать модуль в ограниченных пространствах шкафов и топок;
• Совместимость с горелками: параметры вторичной цепи и штекеры обеспечивают широкую совместимость с типовыми системами поджига;
• Техническая предсказуемость: понятные электрические параметры упрощают расчёт цепей защиты и предохранителей.

Экспертное заключение

Модель Cofi TRS830P/6 оптимизирована для циклических операций поджига с ограничением по продолжительности работы 25 % ED и рассчитана на выдачу импульсных напряжений 8 кВ при токах до 1.6 А и рабочем токе поджига 30 мА. Рекомендуется для интеграции в промышленные и полу‑промышленные котельные установки, где требуются компактный корпус, стандартизированное питание 230 В и контактные штекеры Ø4 мм. Для проектирования систем с непрерывной многочасовой эксплуатацией следует учитывать ED и обеспечивать компоновку с подходящими средствами охлаждения и защитой электроцепей.
