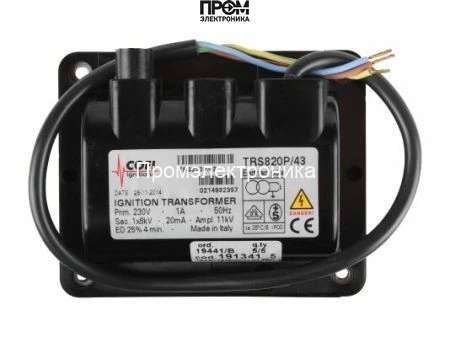

Трансформатор розжига Cofi TRS820P/43

Трансформатор розжига Cofi TRS820P/43 — назначение и эксплуатационная область

Трансформатор розжига Cofi TRS820P/43 — электрическое силовое устройство класса трансформаторов поджига, предназначенное для формирования высокого напряжения импульсного разряда в камерах поджига промышленного газового или жидкотопливного оборудования. Это компонент систем автоматики горелок в отопительных котлах и промышленных горелочных установках. Основная функция — стабильное формирование импульса высокого напряжения для воспламенения топливовоздушной смеси при рабочем давлении и температурных условиях котельной.

Конструктивные особенности и принцип работы

Устройство реализовано как понижающе-повышающий трансформатор с изолированной вторичной обмоткой, рассчитанной на выходное напряжение порядка 8 кВ. На первичной стороне применяется стандартное сетевое питание 230 В, номинальный ток первичной цепи — 1 А, что определяет тепловой режим и требования к питающей линии.

Принцип действия: при подаче питающего напряжения первичная обмотка создает переменное магнитное поле в сердечнике, которое через диэлектрическую систему передается на вторичную обмотку с высоким числом витков, формируя импульс высокого напряжения. Для обеспечения импульсной работы обычно применяется схема с ограничением тока и накоплением энергии (чаще через резистивно-индуктивную цепь или конденсаторные накопители в сопряжённой системе), что ограничивает длительность тока разряда и защищает изоляцию.

С точки зрения электрической безопасности и взаимодействия с горелочной аппаратурой важны следующие конструктивные элементы: экранированный вывод вторичной обмотки, штекерные соединения поджига диаметром Ø4 мм, и длина питающего кабеля 370 мм, влияющая на удобство установки и требования к прокладке. Класс защиты корпуса указан как IP 00, что означает отсутствие специальных пылевлагозащитных барьеров и необходимость установки в защищённом от пыли и влаги шкафу автоматики.

Ключевые технические характеристики

• Напряжение поджига 8 кВ: обеспечивает энергию пробоя искрового зазора и формирование устойчивого электростатического поля для инициирования разряда в типичных газовых и жидкотопливных горелках; влияет на длину допустимого зазора и требуемое расстояние до электродов.
• Ток поджига 20 мА: ограничивает энергию разряда, снижая тепловую нагрузку на электроды и уменьшая риск преждевременного износа изоляции при многократных циклах поджига.
• Номинальный ток 1 А: определяет нагрев первичной обмотки при длительной работе; влияет на требования по сечению проводов и защите цепи (предохранители/автоматы).
• Электропитание 230 В AC: совместимость с промышленными и бытовыми питающими сетями; необходимо учитывать качество сети и фильтрацию помех для стабильной работы и предотвращения ложных срабатываний.
• Штекер Ø4 мм и длина кабеля 370 мм: стандартизированные соединения упрощают монтаж, но требуют соблюдения правил контактов и герметичности при подключении в агрессивной среде.
• Класс защиты IP 00: указывает на требование установки в защищённом корпусе; трансформатор не предназначен для эксплуатации на открытом воздухе или во влажных зонах без дополнительной защиты.
• Производство — Италия: предполагает соблюдение отраслевых стандартов и контроль качества при намотке обмоток и сборке корпуса.

Сценарии эксплуатации и преимущества

Как работает этот трансформатор в реальном сценарии? При запуске горелки автомат управления подает команду на подачу напряжения на первичную обмотку; трансформатор формирует импульс высоковольтного разряда, который создаёт искру между электродами поджига. После устойчивого воспламенения система переводит трансформатор в режим ожидания. При циклической эксплуатации важны тепловой режим и длительность включения (ED), поэтому в монтажных схемах учитывают чередование времени поджига и пауз.

• Удобство монтажа: стандартизированные разъёмы и компактные габариты позволяют интеграцию в типовые шкафы автоматики.
• Электрическая совместимость: работает от сети 230 В без дополнительных преобразователей.
• Контроль износа: спецификации по току и напряжению позволяют проектировать искровые зазоры с предсказуемым ресурсом.
• Требования к защите: классификация IP вынуждает размещать устройство в условиях, исключающих влагу и пыль.

Экспертное заключение

Для инженерных задач по поджига горелок в стационарных котельных и промышленных установках TRS820P/43 является типичным решением класса высоковольтных трансформаторов поджига с номиналом 8 кВ / 20 мА. Модель подходит для систем с цикличным автоматическим поджигом при соблюдении требований по монтажу, охлаждению и защите от внешней среды. При проектировании систем следует учитывать ограничение по классу защиты IP 00 и обеспечивать корректную коммутацию и защиту первичной цепи.
