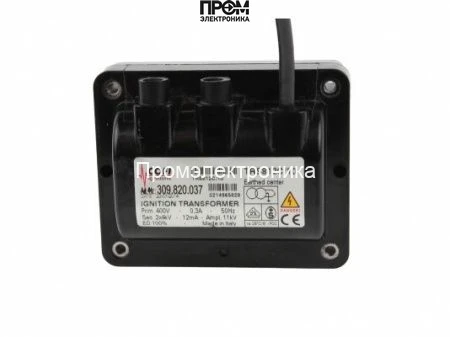

Трансформатор розжига Cofi TRS812C/10

Трансформатор розжига Cofi TRS812C/10 — назначение и область применения

Представленный модуль — это промышленный трансформатор розжига серии Cofi TRS, предназначенный для формирования высокого напряжения искрового разряда в горелочных узлах отопительных котлов и промышленных горелок. Устройство относится к классу вспомогательных источников высокого напряжения с питанием от сети 400 В и используется для обеспечения стабильного поджига в автоматизированных циклах горения.

Конструктивные особенности и принцип работы

Корпус трансформатора с габаритами 10.7x7x8.4 см содержит первичную и вторичную обмотки, размещённые на общем магнитопроводе с минимизированными потерями на гистерезис и вихревые токи. Первичная обмотка рассчитана на ток питания 0.3 А, вторичная выполнена для выдачи пиковых напряжений до 4 кВ, что обеспечивает создание искрового промежутка с требуемой энергоёмкостью.

Принцип работы основан на трансформации электрической энергии: при подаче сетевого напряжения первичная обмотка генерирует переменное магнитное поле, которое индуктирует во вторичной обмотке высокое напряжение. Конструкция обмоток и коэффициент трансформации рассчитаны так, чтобы обеспечить требуемый ток поджига 12 мА, достаточный для пробоя искрового промежутка с учётом типичных зазоров и атмосферных условий в камерах сгорания.

Класс защиты IP00 указывает на отсутствие специальных уплотнений для пыли и влаги; это отражает архитектурное решение для монтажа в защищённых от внешней агрессии нишах горелочного блока, где требуется вентиляция и отвод тепла. Показатель продолжительности работы ED 100% означает, что трансформатор рассчитан на непрерывную эксплуатацию в режиме номинальной нагрузки при соблюдении теплового режима и требований к охлаждению.

Ключевые технические характеристики

• Напряжение поджига 4 кВ: обеспечивает пробой на стандартных искровых зазорах в горелочных камерах, снижая вероятность ложных пропусков поджига при загрязнениях электрода и вариациях зазора.
• Сила тока первичной обмотки 0.3 А: определяет тепловую нагрузку и требования к питающей линии; низкий ток уменьшает нагрев и снижает требования к предохранителю.
• Ток поджига 12 мА: обеспечивает достаточную энергию искры для надежного воспламенения топливно-воздушной смеси при минимальном тепловом воздействии на электроды.
• Питание 400 В: совместимость с промышленными сетями; требует соблюдения полярности и заземления в соответствии с электротехническими нормами.
• Габариты 10.7x7x8.4 см и масса 0.5 кг: компактность упрощает интеграцию в ограниченные монтажные ниши и минимизирует механические нагрузки на крепления.
• Класс защиты IP00: предопределяет размещение в зоне с контролируемыми условиями; при работе в запылённой или влажной среде необходимы внешние защитные кожуха и вентиляция.
• ED 100%: допускает непрерывную эксплуатацию при соблюдении температурных ограничений и отведения тепла конструкцией горелочного блока.

Сценарии эксплуатации и преимущества

Как работает в типичном цикле: при запуске автоматики горелки модуль получает питание 400 В, первичная обмотка формирует магнитное поле, вторичная выдает импульс до 4 кВ и 12 мА, искра инициирует воспламенение, после чего система переключается в режим устойчивого горения. Такой алгоритм применим в котельных установках, тепловых агрегатах промпредприятий и системах резервного отопления.

• Интеграция в автоматизированные системы: подходит для модулей с логикой управления поджига и диагностикой искровых разрядов.
• Непрерывная работа: ED 100% позволяет использовать устройство в циклах с частыми пусками без дополнительных пауз на охлаждение.
• Компактность: уменьшенные габариты упрощают ретрофит и замену узлов в существующих горелочных блоках.
• Итальянское производство: соответствие отраслевым стандартам в части качества намотки и изоляционных материалов.

Экспертное заключение

Трансформатор розжига Cofi TRS812C/10 предназначен для эксплуатации в защищённых монтажных условиях в составе промышленных горелочных комплексов, где требуется стабильный поджиг при питании 400 В и возможности работы без перерывов. Модель подходит для задач с частыми циклами запуска и требованиями к компактной установке; при использовании в агрессивной среде необходимы дополнительные защитные мероприятия в соответствии с электротехническими регламентами.
