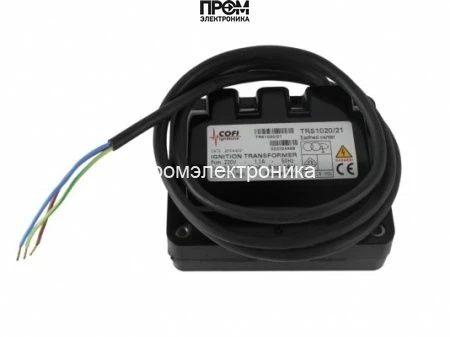

Трансформатор розжига Cofi TRS1020/21

Трансформатор розжига Cofi TRS1020/21 — назначение и применение

Cofi TRS1020/21 — это импульсный трансформатор розжига класса компонентов для атмосферных и избыточно-давленных горелочных агрегатов. Устройство предназначено для формирования высоковольтного разряда, обеспечивающего воспламенение топливной смеси, и применяется в отопительных котлах, промышленных горелках и системах автоматизированного поджига. Основная функция — генерация стабильного высокого напряжения для инициации искрового разряда на электродах поджига.

Конструктивные особенности и принцип работы

По конструктивной схеме TRS1020/21 соответствует двухканальному трансформатору с автономными вторичными обмотками, что обеспечивает два независимых выхода высокого напряжения. На входе устройство рассчитано на сеть переменного тока 230 В; первичная обмотка сформирована для работы в условиях переменного сетевого напряжения с высоким пиковым током включения. Вторичная часть представляет собой развязанные обмотки, каждая из которых выдает номинальное высокое напряжение порядка 5 кВ при токе поджига 20 мА.

Физика процесса: трансформатор повышает амплитуду напряжения до уровня, при котором между электродами поджига преодолевается диэлектрическая прочность газового зазора. Формирование искрового разряда подчиняется законам пробоя газов (включая расчёт по кривой Паскена для конкретного зазора и давления). Наложение высоковольтного импульса на электроды создает локальную ионизацию газа и зарождение плазмы, которая инициирует устойчивое горение при подаче топлива.

Материалы и надёжность: корпус выполнен из термопластичного компаунда, устойчивого к коротковременному нагреву и электрическим перегрузкам. Изоляция вторичных обмоток проектирована с учетом ED 25% — это означает допустимый рабочий цикл нагрузки, при котором трансформатор рассчитан выдерживать повторяющиеся импульсы без перегрева. Отсутствие защиты по корпусу (указано IP00) требует установки внутри шкафов или в местах, исключающих попадание влаги и пыли.

Ключевые технические характеристики

• Напряжение поджига 5 кВ: достаточное для стабильного пробоя в стандартных зазорах электродов поджига; влияет на максимальное расстояние между электродами и требуемую энергию искры.
• Ток поджига 20 мА: определяет энергию искрового импульса и скорость ионизации топливно-воздушной смеси; при прочих равных параметрах увеличение тока повышает вероятность воспламенения, но увеличивает тепловую нагрузку на трансформатор и электроды.
• Первичный ток 1.1 А: указывает нагрузку на питающую сеть при выдаче номинального поджигового импульса; важно учитывать при проектировании цепей питания и предохранительной коммутации.
• ED 25%: ограничение рабочего цикла означает, что в непрерывно работающих режимах необходимо предусмотреть охлаждение и время на восстановление температуры окон трансформатора; влияет на допустимую частоту включений.
• Штекерные разъемы Ø4 мм: стандартизированный интерфейс для подключения кабелей поджига, упрощает замену электродов и обслуживание; обеспечивает совместимость с распространёнными проводами высокого напряжения.
• Длина кабеля питания 1150 мм: упрощает монтаж в типовых шкафах автоматики без удлинения проводов; сокращает контактные переходы, что уменьшает риск помех и потерь напряжения.
• Класс защиты IP00: требует установки в защищённой зоне; при эксплуатации в агрессивной среде необходимы дополнительные герметичные корпуса или защитные модули.
• Производство — Италия: соответствует типичным европейским требованиям к материалам и методам изоляции для горелочной аппаратуры.

Сценарии эксплуатации и преимущества

Как работает в типовой системе: трансформатор интегрируется в модуль управления горелкой и получает команду поджига от контроллера. При подаче питания первичная обмотка формирует импульс, вторичные обмотки повышают напряжение до 5 кВ и через штекерные разъемы передают энергию на электроды. Искра возникает в заданной точке, инициируя подачу топлива и переход в устойчивый режим горения.

• Интермиттирующий розжиг в котлах отопления: обеспечивает надёжный старт при каждом цикле включения автоматики.
• Пилотные и основное зажигание в промышленных горелках: применимо в условиях периодических запусков с соблюдением рабочего цикла.
• Ремонтопригодность и модульность: стандартизированные Ø4 мм разъемы упрощают обслуживание и замену кабелей без пайки.
• Совместимость с аварийными схемами: благодаря автономным выходам можно реализовать резервирование электродов или организовать двухзонный поджиг.

Экспертное заключение

Трансформатор поджига Cofi TRS1020/21 предназначен для задач периодического импульсного розжига в горелочных системах с ограниченным рабочим циклом. По совокупности параметров — напряжение 5 кВ, ток 20 мА и ED 25% — он оптимален для типичных бытовых и промышленных котлов, где требуется надежный искровой поджиг при контролируемой частоте включений. Ограничения по IP00 и ED 25% определяют условия установки: внутри герметичных шкафов автоматики и с расчетом теплового режима. Для проектировщиков и инженеров важно учитывать кривую Паскена при выборе зазора электродов и предусматривать защиту от частичных разрядов и накопления углеродистых отложений на электродах при эксплуатации в тяжёлых топливных режимах.

Если требуется интеграция в систему с длительной цикличностью включений, рекомендуется проанализировать тепловой баланс и предусмотреть внешнее охлаждение или выбрать модификацию с более высоким ED. В типичных сценариях эксплуатации TRS1020/21 обеспечивает воспламенение с предсказуемой энергией импульса и совместим с промышленными стандартами подключения.
