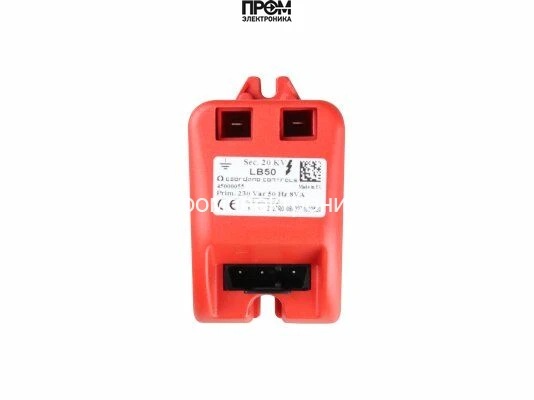

Трансформатор розжига Riello LB50

Трансформатор розжига Riello LB50 — техническое наименование и назначение

Трансформатор розжига Riello LB50 (артикул 4366419) — специализированное высоковольтное устройство для формирования искрового разряда в системах поджига газовых и жидкотопливных горелок. Класс изделия — силовой импульсный трансформатор поджига, применяемый в котельных установках и промышленном отопительном оборудовании. Основная функция — формирование и подача стабильного высоковольтного импульса для инициирования горения.

Конструктивные особенности и принцип работы

Конструкция реализована по схеме двухобмоточного трансформатора с ортогонально расположенными первичной и вторичной обмотками на сердечнике, оптимизированном под импульсные нагрузки. На первичной стороне рассчитан вход от сети 230 В, 50 Гц, вторичная обмотка выполнена для генерирования постоянного или импульсного высокого напряжения порядка 10 кВ.

Принцип работы основан на трансформации энергии первичной обмотки в накопленную магнитную энергию сердечника и её быстрый перенос во вторичную обмотку при коммутации. Для обеспечения требуемой амплитуды искрового импульса конструкция учитывает индуктивность обмоток, взаимную индукцию и паразитные емкости, которые формируют форму импульса и время нарастания напряжения.

Важные элементы: усиленный изоляционный слой вторичной обмотки для предотвращения диэлектрического пробоя при 10 кВ, выводы с антикоррозийной обработкой и экранирование для снижения электромагнитных помех. Тип корпуса и материалы изоляции подобраны с учётом теплового режима и теплопроводности, что снижает деградацию диэлектрика при циклической работе.

Ключевые технические характеристики

• Напряжение поджига 10 кВ: обеспечивает величину пикового напряжения, достаточную для пробоя зазора в свечах поджига и формирования стабильно повторяемого искрового разряда; повышенная амплитуда снижает зависимость от загрязнения электродов.
• Потребляемая мощность 8 ВА: отражает энергию, необходимую на создание импульса; низкая кажущаяся мощность уменьшает нагрузку на питающую сеть и позволяет интегрировать трансформатор в существующие блоки управления без дополнительной модернизации питания.
• Питание 230 В, 50 Гц: совместимость со стандартной сетевой частотой и напряжением упрощает монтаж в типовых системах отопления и исключает необходимость дополнительного понижающего оборудования.
• Изоляция и материалы: применение диэлектриков, выдерживающих импульсные перенапряжения, уменьшает риск пробоя и повышает долговечность при циклических запусках.
• Габариты и монтаж: компактный форм-фактор облегчает установку в ограниченных монтажных отсеках горелочных блоков; конструктивно предусмотрены крепёжные точки и стандартные клеммные разъёмы.

Сценарии эксплуатации и преимущества

Как работает и для чего нужен трансформатор: при подаче командного сигнала блок управления формирует управляющий импульс на первичной цепи трансформатора, при коммутации энергия преобразуется и на вторичной стороне создаётся высоковольтный разряд, инициирующий воспламенение горючей смеси. Устройство предназначено для повторяющихся циклов поджига при запуске и для модулируемых режимов работы в автоматических котельных.

Реальные кейсы использования: монтаж в промышленных и коммерческих котлах, замена изношенных элементов в сервисных помещениях, интеграция в блоки управления горением с модуляцией пламени, применение в лабораторных стендах для тестирования горелочных систем.

• Стабильность поджига: минимизация ложных срабатываний и повторных попыток поджига за счёт амплитуды 10 кВ.
• Низкое энергопотребление: 8 ВА снижает требования к питающей сети и тепловую нагрузку.
• Универсальность монтажа: соответствует типовым интерфейсам в горелочных блоках Riello и совместимых системах.
• Повышенная надёжность изоляции: снижает вероятность аварийных пробоев при повышенной влажности или загрязнении электродов.

Экспертное заключение

Трансформатор розжига Riello LB50 (артикул 4366419, изготовлено в Италии) предназначен для задач, где требуется формирование повторяемого высоковольтного импульса порядка 10 кВ при минимальном энергопотреблении (8 ВА). Модель подходит для интеграции в промышленные и коммерческие котельные установки с стандартным питанием 230 В, 50 Гц, где критичны стабильность поджига, долговечность изоляции и совместимость с типовыми блоками управления. При выборе учитывайте условия окружающей среды, требования к изоляции и конструктивные габариты монтажного отсека.
