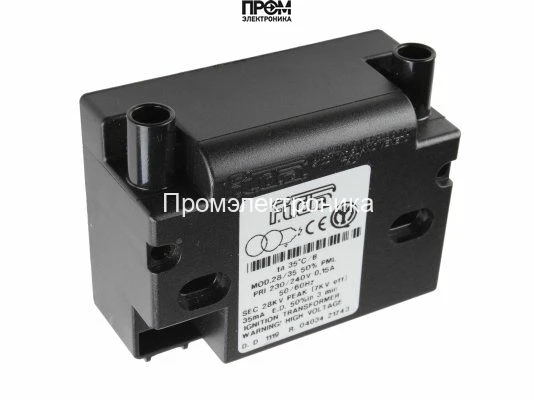

Трансформатор розжига Fida 28/35 PML Kit2

Трансформатор розжига Fida 28/35 PML Kit2 — техническое назначение и область применения

Данный узел представляет собой высоковольтный трансформатор розжига серии FIDA PML, предназначенный для инициирования электрической искры в газовых и жидкотопливных горелках. Класс устройства — модуль поджига низкообъёмных горелочных блоков для промышленного и коммунально-бытового оборудования. Основная функция — формирование стабилизированного высоковольтного импульса при питающем напряжении 230–240 В с рабочим выходным напряжением 28 кВ и ограничивающим током поджига 35 мА.

Конструктивные особенности и принцип работы

Конструкция основана на классической трансформаторной схеме: первичная обмотка рассчитана на сетевое напряжение 230–240 В и частоту 50/60 Гц, вторичная сформирована как многооборотная высоковольтная секция с изоляцией, рассчитанной на пробивное напряжение свыше номинальных 28 кВ. Передача энергии реализована через магнитопровод с минимизированными потерями на вихревые токи, что обеспечивает предсказуемую температуру нагрева при циклической нагрузке.

Защитный корпус и компоновка учитывают требования по электромагнитной совместимости и теплоотводу: габариты 8,5x3,8x7,3 см позволяют размещать модуль внутри горелочного отсека, а степень защиты IP44 гарантирует базовую защиту от твердых частиц и брызг воды при типичных монтажных схемах. Соединение со свечеобразными электродами или кабелями поджига выполняется через стандартные штекерные разъёмы 4 мм, что упрощает обслуживание и замену.

Рабочий режим определяется параметром ED (duty cycle) — 50%, это означает, что устройство допускает непрерывную работу в цикле с равной долей включённого и выключенного времени; при проектировании электрической схемы необходимо учитывать это ограничение для предотвращения перегрева. При подаче первичного питания трансформатор формирует высоковольтный импульс, который преодолевает сопротивление и межэлектродный зазор, создавая искру; амплитуда и длительность искрового импульса определяют энергию розжига и надёжность воспламенения.

Ключевые технические характеристики

• Выходное напряжение 28 кВ: обеспечивает достаточный электрический потенциал для пробоя типичных искровых зазоров в горелках, снижая зависимость от загрязнения электрода и возрастания зазора.
• Ток поджига 35 мА: ограничивает энергию искры и снижает нагрузку на электродные соединения, повышая ресурс кабелей и изоляции при многократных циклах поджига.
• Сила тока первичной обмотки 0,15 А: определяет токовую нагрузку на сеть и позволяет оценить тепловыделение в первичной обмотке при длительной работе.
• Частота 50/60 Гц: совместимость с основными сетевыми стандартами; при проектировании систем управления учитывается влияние частоты на индуктивные характеристики и фазы тока.
• Габариты 8,5x3,8x7,3 см и IP44: компактность и базовая пылевлагозащита позволяют интеграцию в ограниченные монтажные пространства с защитой от брызг.
• ED 50%: режим работы с половинным рабочим циклом; критично для расчёта термической устойчивости и обслуживания.
• Штекерные разъёмы 4 мм: унификация подключения кабелей поджига, упрощение замены и измерений.

Сценарии эксплуатации и преимущества

Как работает и для чего нужен этот компонент: трансформатор используется в системах розжига газовых и жидкотопливных горелок, где требуется воспламенение горючей смеси посредством электрической искры. Обычные сценарии — котельные установки, промышленные горелочные модули, резервные и автоматические системы розжига в тепловом оборудовании.

• Интеграция в блоки Elco/FIDA PML — упрощённая замена в сервисных циклах.
• Устойчивость к циклической нагрузке при соблюдении ED 50% — предсказуемая термальная динамика.
• Стандартные электрические интерфейсы (230–240 В, 4 мм штекеры) — совместимость с существующими кабельными разводками.
• Высокое выходное напряжение при ограниченном токе поджига — баланс между надёжностью розжига и долговечностью электродов.
• Компактный корпус — минимальное влияние на габаритные ограничения горелочных секций.

Экспертное заключение

Трансформатор Fida 28/35 PML Kit2 представляет собой типовой высоковольтный модуль розжига, сконструированный под требования горелочных систем с циклическим режимом эксплуатации. При соблюдении заявленных электротехнических параметров и ограничения ED 50% он подходит для задач инициирования искрового поджига в котельных и горелочных установках средней интенсивности. Для проектов с повышенной частотой срабатываний следует учитывать тепловой баланс и предусмотреть систему охлаждения или выбрать модуль с более высоким ED.
