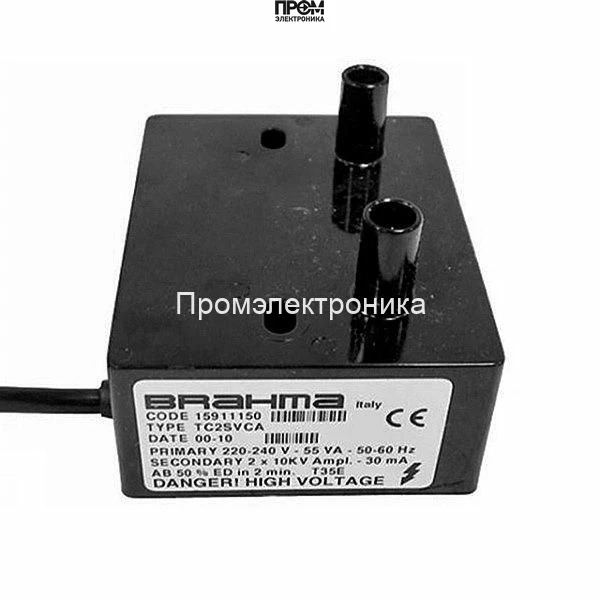

Трансформатор розжига Brahma TC2SVCA 15911158

Трансформатор розжига Brahma TC2SVCA 15911158 — назначение и область применения

Данное устройство представляет собой силовой импульсный модуль для генерации высоковольтных импульсов в системах поджига горелок. Класс устройства — трансформатор розжига для промышленных и бытовых горелочных блоков; сфера применения — газовые и жидкотопливные горелки, автоматические модули поджига и стенды испытаний электроискровых систем. Основная функция — формирование стабильного высокого напряжения для создания искрового разряда между электродами поджига.

Конструктивные особенности и принцип работы

По конструктивной архитектуре устройство реализовано как импульсный повышающий трансформатор с первичной обмоткой, рассчитанной на питание от низковольтного постоянного или переменного источника 24 В, и вторичной обмоткой, выполненной для подачи импульсного выходного напряжения до 12 кВ. Сердечник и обмотки заключены в герметизирующую смолу, что снижает вероятность пробоя при повышенной влажности и термических циклах. Наличие варистора во входной цепи обеспечивает защиту от импульсных перенапряжений, а винтовые клеммы Ø2,5 мм упрощают монтаж и минимизируют контактное сопротивление.

Принцип работы: при подаче питающего сигнала контроллера с длительностью импульса и повторением, заданным схемой управления горелкой, первичная обмотка генерирует магнитный поток в сердечнике; вторичная обмотка преобразует этот поток в высоковольтный импульс, амплитуда которого достигает 12 кВ при токе поджига порядка 25 мА. Пара выходов высокого напряжения позволяет формировать разряд на одном или двух электродах одновременно, распределяя нагрузку и повышая вероятность образования устойчивой поджигающей дуги.

Ключевые технические характеристики

• Входное напряжение 24 В: обеспечивает совместимость с типичными блоками управления горелками и стабилизированными источниками питания 24 В, снижая необходимость в дополнительных преобразователях.
• Выходное напряжение 12 кВ: достаточное для пробоя зазора электродов типичных горелок; амплитуда влияет на максимальное расстояние между электродами и плотность ионизации воздушного промежутка.
• Ток поджига 25 мА: определяет максимальную энергию импульса и влияние на износ электродов; значение в 25 мА балансирует эффективность розжига и срок службы электродов.
• Продолжительность работы ED 50%: допускает импульсный режим с равной долей включения и отключения; в стационарных системах это обеспечивает теплообмен и предотвращает перегрев сердечника при типичных циклах поджига.
• Мощность 52 Вт и длина кабеля 560 мм: мощность указывает на электрические потери и тепловой режим, длина кабеля упрощает подключение к модулю управления без дополнительных удлинителей.
• Класс пылевлагозащиты IP 00: отсутствие защиты от пыли и влаги требует установки в защищённом шкафу или корпусе с соответствующим рейтингом, чтобы избежать коронных разрядов и коротких замыканий.
• Габариты и вес (8.6×7×3.5 см, 0.42 кг): компактность облегчает интеграцию в ограниченное пространство горелочного блока и снижает инерционность при вибрациях.

Сценарии эксплуатации и преимущества

Как работает в типовом сценарии: модуль получает управляющие импульсы от блока контроля; при каждом цикле формируется высоковольтный выброс, который инициирует ионизацию газового промежутка и образование искры. При наличии двух выходов можно реализовать схему резервирования или разнофазного поджига для увеличения надёжности. Для чего нужен: служит основным элементом инициации сгорания в автоматике горелок, где требуется повторяемый и контролируемый источник искровых импульсов.

• Стабильность искрообразования: конструкция и варисторная защита уменьшают вероятность ложных срабатываний и деградации при скачках напряжения.
• Удобство интеграции: стандартные винтовые клеммы и компактные габариты упрощают механическое и электрическое подключение.
• Защита от перенапряжений: варистор поглощает пиковые импульсы, продлевая ресурс обмоток и электроники блока управления.
• Дублирование выходов: повышает гибкость монтажа и возможность резервирования без дополнительной коммутации.

Экспертное заключение

Модель подходит для интеграции в горелочные модули и системы автоматизации с импульсным режимом работы и входным питанием 24 В, при требованиях к выходному импульсу порядка 12 кВ и токе 25 мА. Необходима установка в защищённом корпусе из‑за класса IP 00. Для сценариев с высоким процентом включения следует предусмотреть тепловой расчёт панели и допустимое ED=50 % в соответствии с требованиями к длительности цикла.
