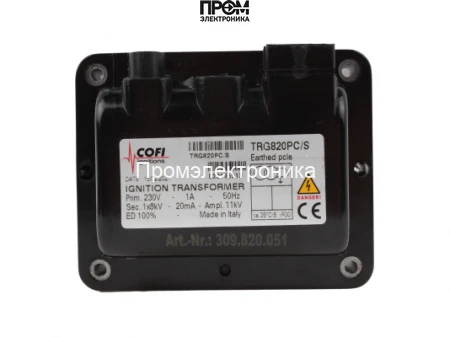

Трансформатор розжига Cofi TRG820PC/S

Трансформатор розжига Cofi TRG820PC/S — техническое назначение

Трансформатор розжига Cofi TRG820PC/S — это специализированное электромагнитное устройство класса силовых трансформаторов импульсного типа, предназначенное для формирования высокого напряжения поджига в горелочных и теплотехнических системах. Основная функция — генерация импульсного высоковольтного напряжения 8 кВ при питании от сети 230 В для инициирования искрового или коронного разряда в камерах сгорания, запальниках и инициирующих электродах.

Конструктивные особенности и принцип работы

По конструкции трансформатор представляет собой железосодержащий магнитопровод с обмотками первичного и вторичного типа, реализованный в компактном корпусе. На первичной стороне выполнена обмотка, рассчитанная на сетевое напряжение 230 В и номинальный ток ~1 А, что определяет тепловой режим и требования к теплоотводу. Вторичная обмотка имеет большое число витков с высоким рабочим напряжением, обеспечивающее выходное поле ~8 кВ, при этом малый рабочий ток вторичной линии (20 мА) снижает энергопотребление искрового промежутка и ограничивает энергию одного импульса.

Работает по принципу электромагнитной индукции: при подаче переменного или импульсного тока на первичную обмотку в магнитопроводе наводится переменное магнитное поле, которое индуцирует высокое напряжение на вторичной обмотке пропорционально отношению числа витков. Для устойчивого поджига система использует согласование импедансов вторичного выхода и искрового зазора, а также ограничение энергии импульса через параметры обмоток и собственные потери. Класс защиты корпуса указан как IP 00, то есть корпус не имеет специальной защиты от пыли и влаги; это влияет на монтажные требования и экологические условия эксплуатации.

Ключевые технические характеристики

• Напряжение поджига 8 кВ: обеспечивает достаточную амплитуду для образования устойчивого электрического разряда на зазорах стандартных запальников; при увеличении длины зазора требуется пересчитать коэффициент запаса напряжения.
• Ток поджига 20 мА: ограничивает энергию импульса, снижая риск пробоя изоляции и тепловых повреждений электродов при длительной эксплуатации.
• Питание 230 В / сила тока 1 А: стандартный сетевой режим упрощает интеграцию в существующие схемы управления горелками; номинальный ток определяет трансформаторную мощность и тепловое выделение.
• Продолжительность работы 100 % (ED): допускает непрерывную эксплуатацию без обязательных периодов отдыха, что критично для промышленных циклов с длительными пусками и поддержанием пилотного пламени.
• Габариты 8.9×8×10.8 см и масса 0.35 кг: компактность и низкая масса упрощают монтаж в ограниченных пространствах и уменьшают механическую нагрузку на крепления.
• Класс защиты IP 00: требует установки в герметичных или защищённых от агрессивной среды отсеках; недопустимо внешнее воздействие конденсата и пыли на выводы и изоляцию.
• Производитель — Италия: указывает на соответствие европейским нормам по электрической безопасности и контролю качества изготовления трансформаторной изоляции.

Сценарии эксплуатации и преимущества

Трансформатор предназначен для использования в стационарных и модульных горелочных блоках, камерах малого и среднего объёма, а также в системах предварительного запальника и автоматических системах контроля пламени. Рассматриваемые сценарии включают запуск промышленных и бытовых горелок, поддержание пилотных пламен, использование в стендах испытаний запальников и в системах резервного розжига.

• Интеграция в стандартные сети 230 В: сокращает необходимость дополнительных преобразователей питания.
• Низкий вторичный ток: уменьшает риск повреждения искровых электродов и позволяет применять тонкие контакты в цепи поджига.
• Непрерывный режим работы (100% ED): годится для длительных циклов эксплуатации без деградации при соблюдении температурных лимитов.
• Компактность и малый вес: упрощают монтаж в ограниченных отсеках и на панелях управления.
• Требования к защите корпуса: возможность размещения в шкафах с контролируемой средой повышает ресурс изоляции и безопасность.

Экспертное заключение

Трансформатор розжига Cofi TRG820PC/S подходит для задач, требующих формирования стабильного высокого напряжения 8 кВ при ограниченном вторичном токе 20 мА и возможности непрерывной работы. Рекомендуется для промышленных и отопительных применений с контролируемой средой установки. При проектировании системы необходимо предусмотреть защиту от внешней пыли и влаги, корректный подбор искрового зазора и обеспечение теплоотвода, соответствующего номинальному току первичной обмотки.
