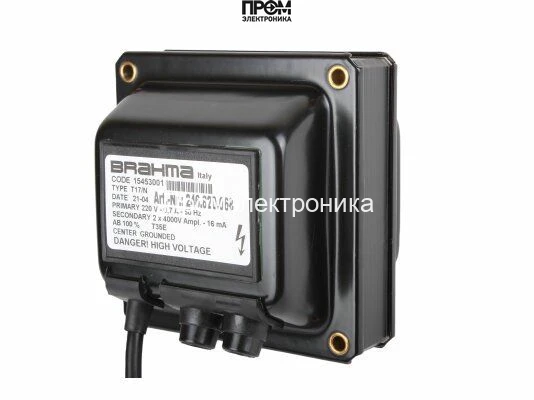

Трансформатор розжига Brahma T17/N

Трансформатор розжига Brahma T17/N — назначение и область применения

Трансформатор розжига Brahma T17/N представляет собой силовой импульсный или стационарный повышающий трансформатор для систем поджига газовых и дизельных горелок в промышленных отопительных котлах и тепловых агрегатах. Это компонент класса питания для электронных и электромеханических блоков управления, предназначенный для формирования высоковольтного напряжения поджига при питании от стандартной сети 220 В. Основная функция — формирование устойчивой искры/коронного разряда в камере сгорания для инициирования воспламенения топлива.

Конструктивные особенности и принцип работы

По конструкции трансформатор реализован как повышающий трансформатор с изолированными первичной и вторичной обмотками, выполненными из меди с классической для данной номенклатуры намоткой. На входе — линейная сеть 220 В, через первичную обмотку проходит ток питания; мощность устройства заявлена как 155 Вт, что сопоставимо с током первичной цепи порядка 0.7 А (P≈U·I). Вторичная обмотка рассчитана на формирование 15 кВ при кратковременном режиме поджига, при этом ограничивающим параметром является номинальный ток поджига 16 мА, обеспечивающий энергию искрового разряда при допустимых тепловых и электрических потерях.

Принцип работы: при подаче питания первичная обмотка создает магнитный поток в сердечнике; через соотношение витков и индуктивность вторичной получается повышенное напряжение. Управление подачей напряжения осуществляется внешней схемой управления горелкой (трансформатор не содержит электронного инвертора внутри, если иное не заявлено производителем). Важные инженерные аспекты — диэлектрическая прочность изоляции вторичной цепи, минимизация паразитных емкостей и утечек, а также управление тепловым режимом при сериях поджигов.

Кабель питания длиной 550 мм обеспечивает монтажную гибкость; класс защиты указан как IP 00, что означает отсутствие защищенности от проникновения пыли и влаги, поэтому монтаж в техотсекциях должен выполняться в герметичных или защищенных от конденсата корпусах с соблюдением требований по заземлению и прокладке кабелей.

Ключевые технические характеристики

• Мощность 155 Вт: обеспечивает потребление первичной цепи примерно 0.7 А при 220 В — это лимит тепловой нагрузки сердечника и обмоток; влияет на длительность непрерывных серий поджигов и требования к теплоотводу.
• Напряжение поджига 15 кВ: позволяет преодолевать зазор и коронные потери в типичных камерах сгорания и создает достаточную энергию искрового разряда при токе вторичной цепи 16 мА; важно для надежной и повторяемой инициации пламени при загрязненных электродах.
• Ток поджига 16 мА: определяет энергию каждого импульса и влияет на износ электродов и изоляции; снижение тока уменьшает надежность поджига, увеличение — увеличивает тепловую нагрузку и риск пробоя.
• Длина кабеля 550 мм: даёт запас для подключения к блоку управления, но при прокладке следует учитывать паразитную индуктивность и возможные наводки, особенно в плотной электропроводке котельной.
• Класс пылевлагозащиты IP 00: требует размещения в сухих и защищённых от пыли отсеках или дополнительной оболочке; монтаж в агрессивной среде требует внешней защиты.
• Производитель и страна: изготовлено компанией Brahma (Италия) — означает соответствие европейским стандартам сборки и требованиям к изоляционным материалам и маркировке.

Сценарии эксплуатации и преимущества

Как работает в типовых сценариях: при включении блока управления трансформатор формирует высоковольтный импульс, который через электроды передает энергию в камеру сгорания, вызывая пробой между электродами и образование искры. Для горячего пуска и повторных попыток трансформатор выдерживает мультипульсный режим при соблюдении пауз охлаждения, определяемых тепловой стабильностью 155 Вт схемы.

• Монтаж в промышленных котельных и тепловых пунктах с унифицированными интерфейсами для горелочных блоков.
• Совместимость с типовыми автоматами розжига и контроллерами, рассчитанными на 15 кВ/16 мА.
• Простота замены при почищенных или изношенных электродах благодаря стандартному исполнению и кабельному выводу.
• Прогнозируемая эксплуатационная долговечность при соблюдении ограничений по влажности и температуре из-за отсутствия корпуса с высоким IP-классом.

Экспертное заключение

Трансформатор розжига Brahma T17/N подходит для задач формирования высоковольтного импульса поджига в стационарных промышленных и коммунальных горелочных модулях с типичными требованиями 15 кВ/16 мА и потреблением порядка 155 Вт. При проектировании системы необходимо учитывать требования по изоляции, тепловому режиму и защиту от внешних воздействий ввиду класса IP 00. Для обеспечения надежной работы — предусмотреть контроль числа подряд идущих импульсов, паузы на охлаждение и экранирование кабельных трасс.
